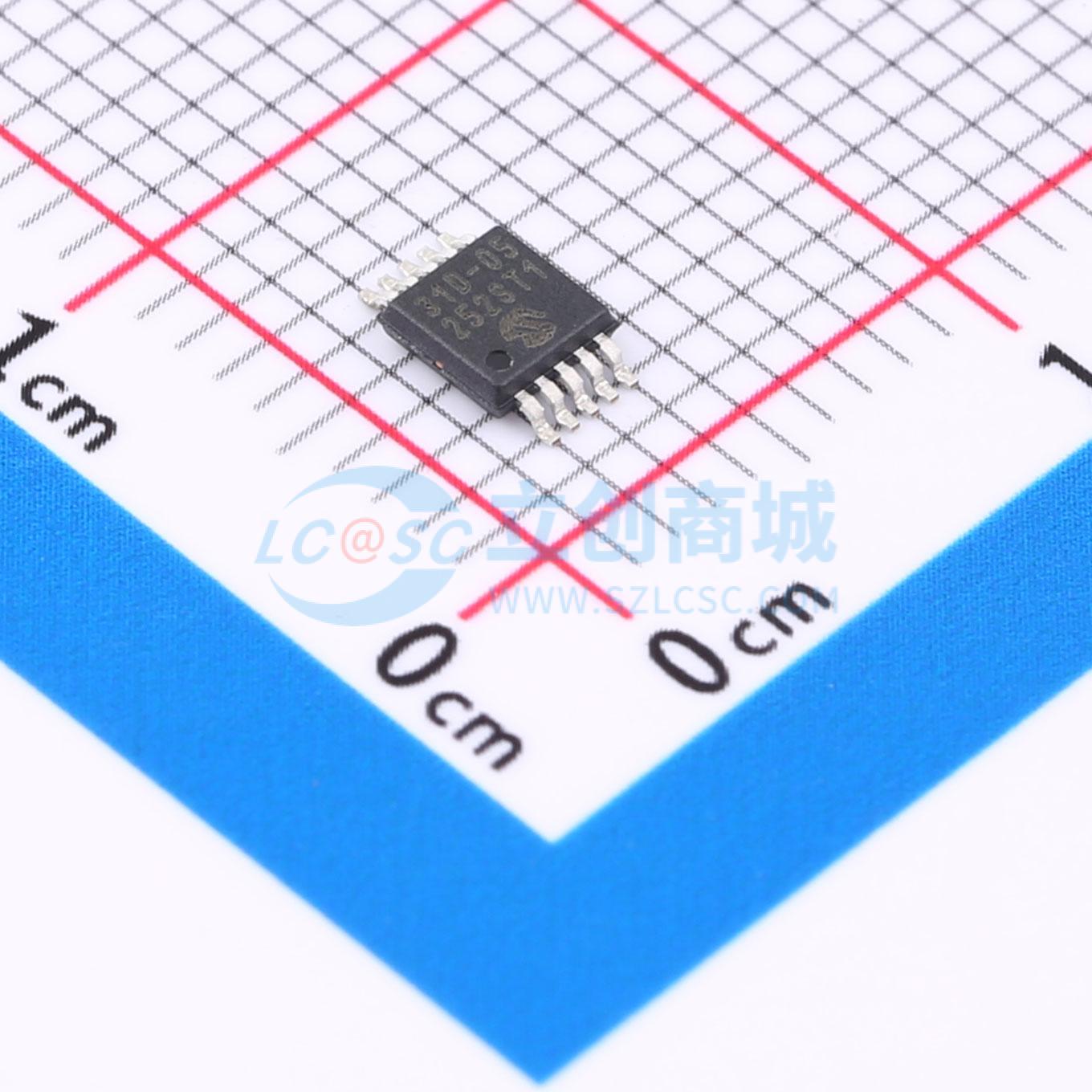

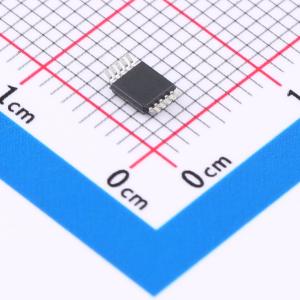

MCP33131D-05-E/MS

MCP33131D/MCP33121D/MCP33111D - 10和MCP33131D/MCP33121D/MCP33111D - 05分别是全差分的16位、14位和12位单通道1 Msps和500 kSPS ADC系列器件，具有低功耗和高性能特点，采用逐次逼近寄存器（SAR）架构。 该器件使用2.5V至5.1V的外部参考电压（V_REF），支持从 -V_REF到 +V_REF的宽输入满量程范围。参考电压设置独立于模拟电源电压（AV_DD），且高于AV_DD。转换输出可通过易于使用的简单SPI兼容三线接口获取。 该器件需要1.8V的模拟电源电压（AV_DD）和1.7V至5.5V的数字I/O接口电源电压（DV_IO）。宽数字I/O接口电源（DV_IO）范围（1.7V - 5.5V）使该器件无需使用外部电压电平转换器，即可与当前行业中大多数可用的主机设备（主设备）（如PIC32微控制器）接口。 设备首次上电时，会进行自校准以最小化失调、增益和线性误差。在指定温度范围内，器件性能保持稳定。但是，当工作环境发生极端变化（如参考电压相对于初始条件发生变化，例如在初始上电序列期间参考电压未完全稳定）时，用户可随时发送重新校准命令以启动另一次自校准，恢复最佳性能。 初始上电序列完成后，设备进入低电流输入采集模式，此时采样电容连接到输入引脚。此模式称为待机模式。 在待机模式下，大部分内部模拟电路关闭以降低电流消耗。通常，设备在待机模式下的功耗小于1 μA。在CNVST上升沿开始新的转换。转换完成且主机拉低CNVST时，输出数据会显示在SDO上，设备进入待机模式以开始采集下一个输入样本。用户可在待机模式下使用SPI兼容串行时钟读取ADC输出数据。 ADC系统时钟由内部片上时钟生成，因此转换独立于SPI串行时钟（SCLK）进行。 该器件可用于各种需要设计简单、低功耗且无输出延迟的高速、高精度模数数据转换应用。 该器件符合AEC - Q100汽车应用标准，工作温度范围扩展至 -40°C至 +125°C。可用的封装选项包括无铅的3 mm x 3 mm小型TDFN - 10和MSOP - 10。

• 采样率（吞吐量）：
  • MCP33131D/21D/11D - 10：1 Msps
  • MCP33131D/21D/11D - 05：500 kSPS
• 16/14/12位分辨率，无丢码
• 无延迟输出
• 宽工作电压范围：
  • 模拟电源电压（AV_DD）：1.8V
  • 数字输入/输出接口电压（DV_IO）：1.7V - 5.5V
  • 外部参考电压（V_REF）：2.5V - 5.1V
• 差分输入操作
  • 输入满量程范围： -V_REF至 +V_REF
• 超低电流消耗（典型值）：
  • 输入采集期间（待机）：~0.8 μA
  • 转换期间：
    • MCP33131D/21D/11D - 10：~1.6 mA
    • MCP33131D/21D/11D - 05：~1.4 mA
• SPI兼容串行通信：
  • SCLK时钟速率：高达100 MHz
• ADC自校准失调、增益和线性误差：
  • 上电期间（自动）
  • 正常运行期间可按需通过用户命令进行
• 符合AEC - Q100标准：
  • 温度等级1： -40°C至 +125°C
• 封装选项：MSOP - 10和TDFN - 10

• 高精度数据采集
• 医疗仪器
• 测试设备
• 电动汽车电池管理系统
• 电机控制应用
• 开关电源应用
• 电池供电设备
