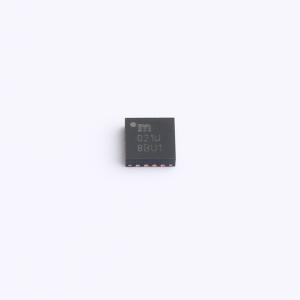

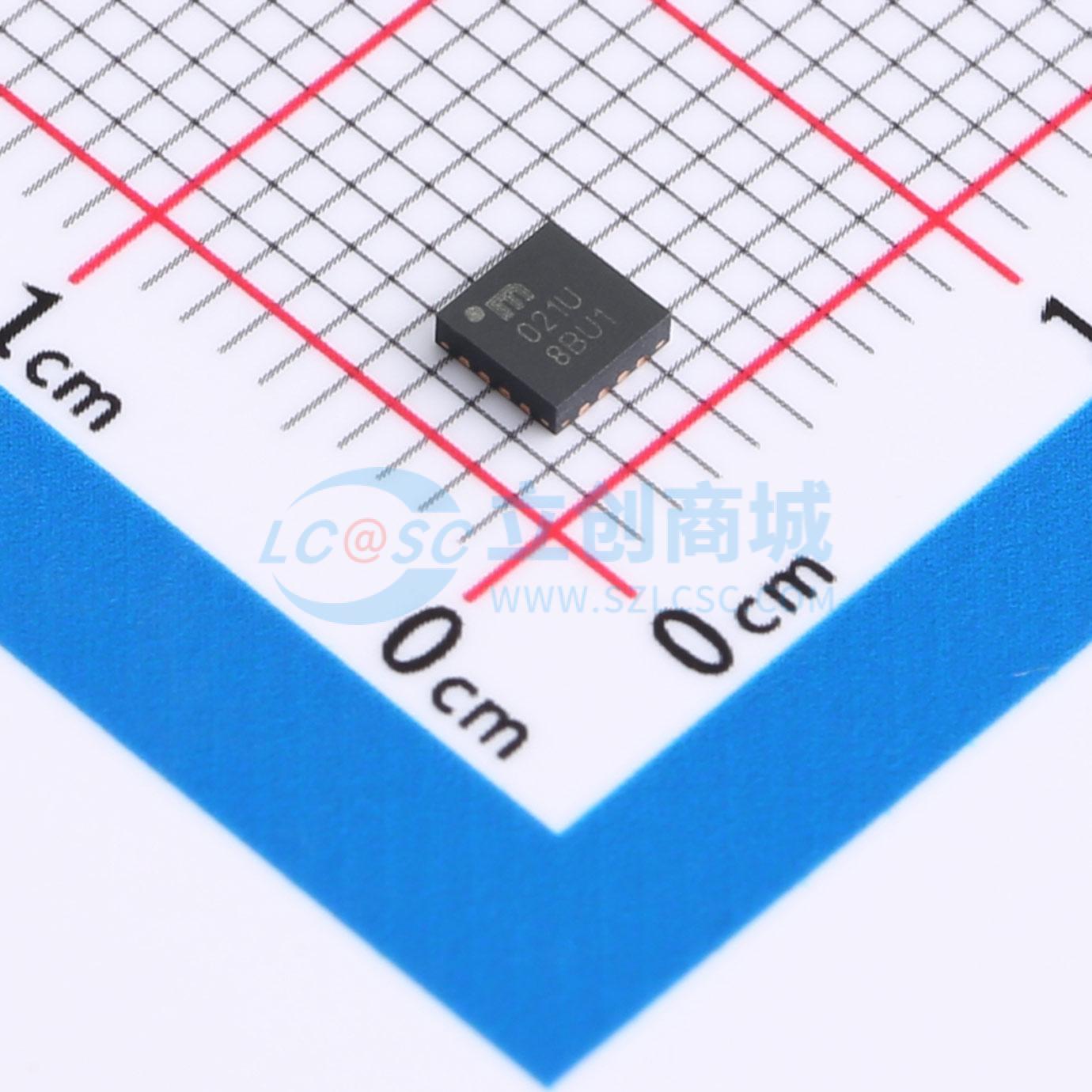

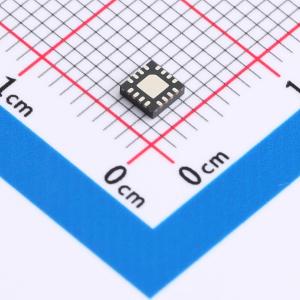

温馨提醒：图片仅供参考，商品以实物为准
SY58021UMG-TR
SY58021UMG-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款2.5V/3.3V精密、高速、全差分1:4 LVPECL扇出缓冲器。优化为提供四个相同的输出副本，输出偏斜小于15ps，相位抖动仅为70fsRMS，可处理高达4GHz的时钟信号。 差分输入包括独特的3引脚输入终端架构，可连接低至100mV的差分LVPECL、CML和LVDS信号（交流或直流耦合），信号路径中无需任何电平转换或终端电阻网络。对于交流耦合输入接口应用，提供板载输出参考电压(VREFAC)来偏置VT引脚
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- SY58021UMG-TR
- 商品编号
- C632377
- 商品封装
- TQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 4GHz | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.375V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SY58021U是一款2.5V/3.3V精密、高速、全差分1:4 LVPECL扇出缓冲器。该器件经过优化，可提供四个相同的输出副本，输出偏斜小于15ps，相位抖动仅为70 fsRMS，能够处理高达4GHz的时钟信号。 差分输入采用独特的3引脚输入端接架构，可与小至100mV的差分LVPECL、CML和LVDS信号（交流或直流耦合）接口，信号路径中无需任何电平转换或端接电阻网络。对于交流耦合输入接口应用，板载输出参考电压（V_REF_AC）可为VT引脚提供偏置。输出与100k LVPECL兼容，上升/下降时间极快，保证低至70fs。 SY58021U可在2.5V±5%或3.3V±10%的电源电压下工作，保证在整个工业温度范围（-40℃至+85℃）内正常运行。对于需要更快上升/下降时间或更大带宽的应用，可考虑采用输出摆幅为400mV的SY58022U 1:4扇出缓冲器，或SY58020U 1:4 CML扇出缓冲器。
商品特性
- 精密1:4 LVPECL扇出缓冲器
- 低抖动性能：典型相位抖动为70fsRMS
- 可接受低至100mV的输入信号
- 独特的输入端接和VT引脚可接受直流耦合和交流耦合差分输入：LVPECL、LVDS和CML
- 100k LVPECL兼容，800mV摆幅输出
- 电源电压为2.5V±5%和3.3V±10%
- 工作温度范围为-40℃至+85℃
- 采用16引脚3mm×3mm QFN封装
应用领域
- 所有SONET和千兆以太网时钟分配
- 光纤通道时钟和数据分配
- 背板分配
- 高端、低偏斜、多处理器同步时钟分配
