描述: 是一款高速、全差分 1:2 时钟扇出缓冲器，带有 2:1 输入多路复用器，旨在提供两个相同的输出代码，相位抖动为 137 fs，输出到输出偏斜最大为 50 ps。可接受和输出 HCSL 或 LVDS 逻辑电平，适用于 PCI Express 应用。采用 3.3V ±5% 电源供电，保证在 -40℃ 至 +85℃ 的全工业温度范围内工作。支持 PCIe Gen1-Gen4 要求。
品牌名称: MICROCHIP(美国微芯)
商品型号: SY75572LMG-TR
商品编号: C632405

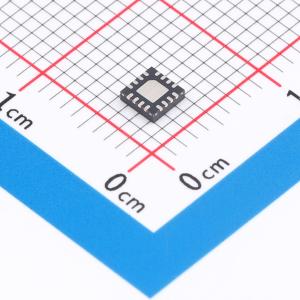

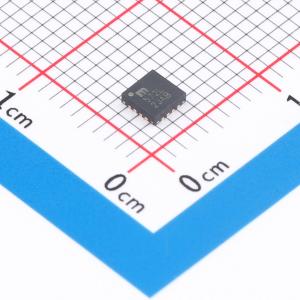

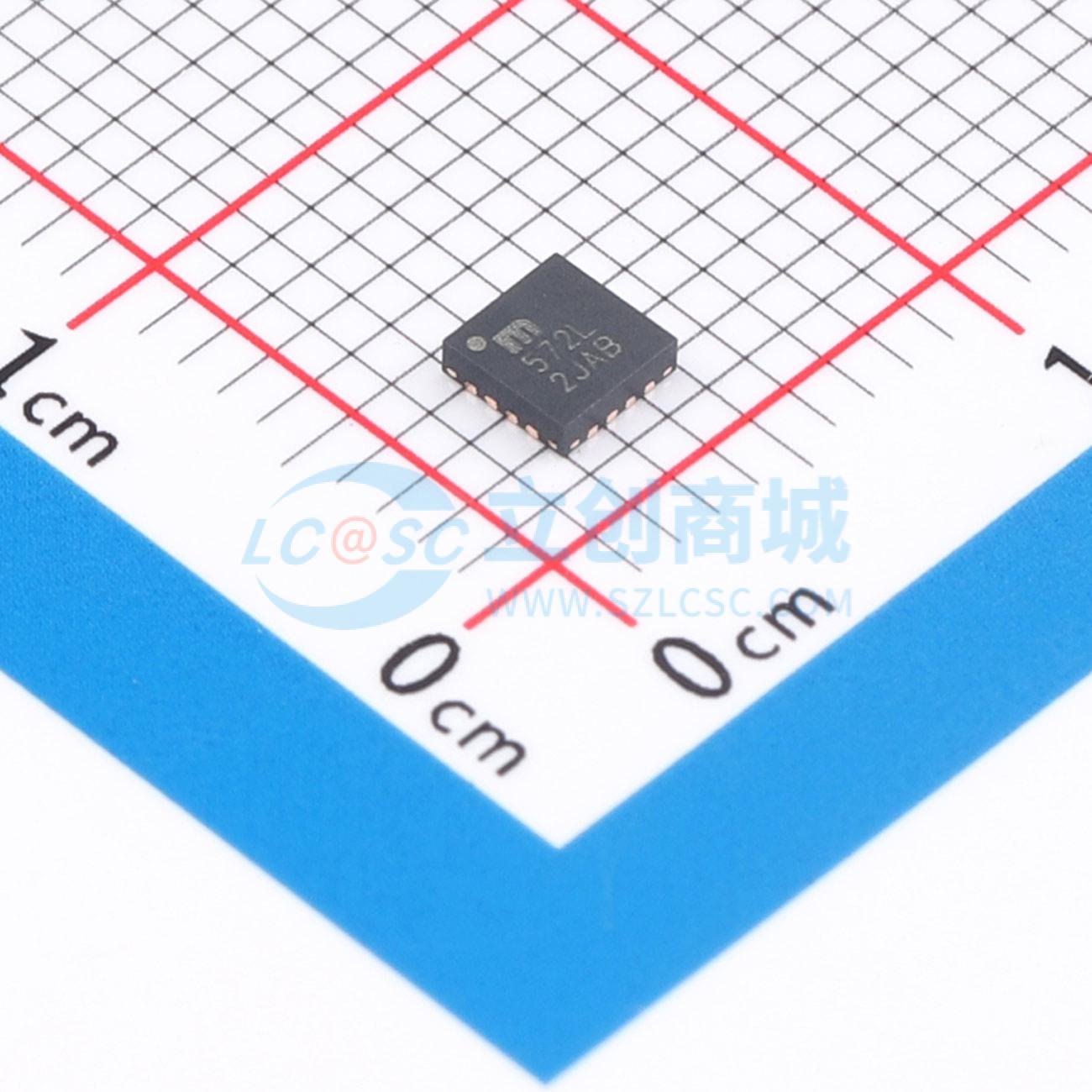

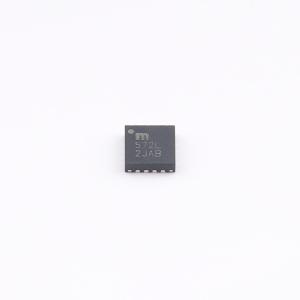

商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

SY75572L 是一款高速、全差分 1:2 时钟扇出缓冲器，内置 2:1 输入多路复用器，经过优化可提供两个具有 137 fs 相位抖动和最大 50 ps 输出间偏移的相同输出副本。该器件设计用于 PCI Express 应用，可接收和输出 HCSL 或 LVDS 逻辑电平。SY75572L 采用 3.3V ±5% 电源供电，保证在完整的工业温度范围（–40°C 至 +85°C）内工作。它采用 16 引脚 QFN 无铅封装。该器件支持 PCIe Gen1 至 Gen4 的要求。

商品特性

两对 LVDS 或 HCSL 差分输出
两对差分输入，可接受 LVDS 或 HCSL 逻辑电平
最高频率 267 MHz
超低相位抖动：
- 137 fsRMS，200 MHz（12 kHz ~ 20 MHz）
- 153 fsRMS，156.25 MHz（12 kHz ~ 20 MHz）
- 212 fsRMS，100 MHz（12 kHz ~ 20 MHz）
总抖动 <2 ps（峰峰值），200 MHz（BER = 10⁻¹²）
输出间偏移 50 ps
3.3V ±5% 电源工作
工作温度范围 –40°C 至 +85°C
采用 16 引脚（3 mm × 3 mm）QFN 无铅封装

应用领域

刀片服务器
台式服务器
工作站
存储区域网络
IP 路由器和交换机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	267MHz
	输入通道数	2
	输出通道数	2

	属性	参数值
	工作电压	3.135V~3.465V
	输出偏斜	-
	工作温度	-40℃~+85℃
	功能特性	输出使能/关断；多路扇出/隔离驱动
