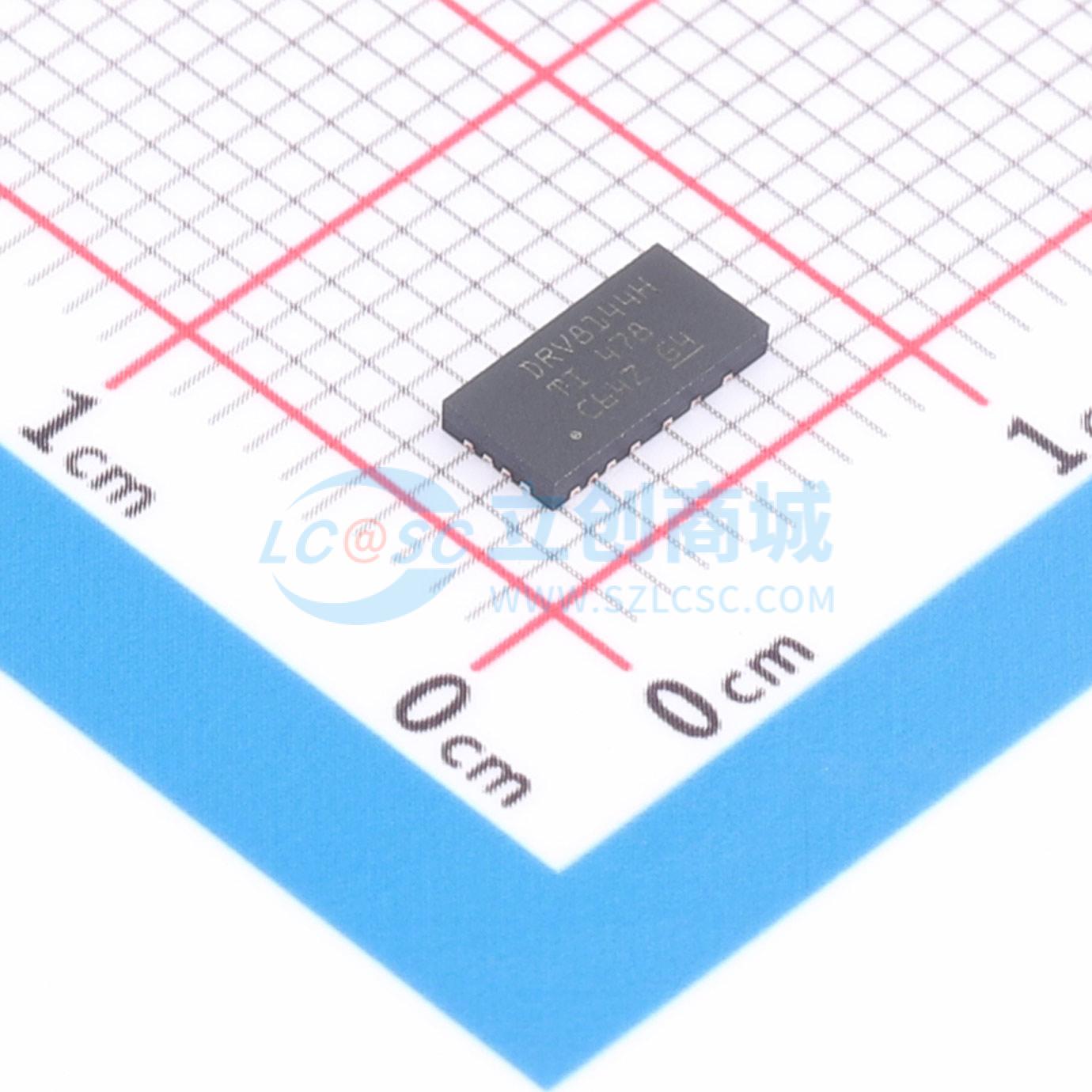

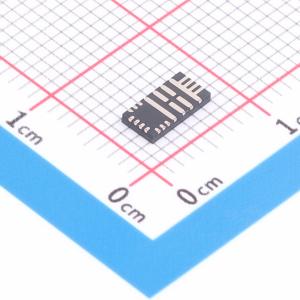

DRV8144AHQRYJRQ1

DRV814x - Q1系列器件是一款完全集成的半桥驱动器，适用于广泛的汽车应用。该系列器件采用BiCMOS高功率工艺技术节点设计，采用功率封装，在提供紧凑的封装尺寸、易于布局、电磁干扰控制、精确的电流检测、鲁棒性和诊断能力的同时，还具备出色的功率处理和热性能。该系列提供相同的引脚功能，具有可扩展的导通电阻（电流能力），以支持不同的负载。

这些器件集成了一个N沟道半桥、电荷泵调节器、带调节功能的高端电流检测、电流比例输出和保护电路。提供低功耗睡眠模式以实现低静态电流。这些器件提供电压监测和负载诊断，以及针对过流和过温的保护功能。故障状态通过nFAULT引脚指示。DRV8143和DRV8145有三种变体：硬接线接口HW (H)和两种SPI接口变体SPI(P)和SPI(S)，其中SPI (P)用于外部提供逻辑电源，SPI (S)用于内部生成逻辑电源。DRV8144只有两种变体：SPI(S)和HW(H)。SPI接口变体在设备配置和故障可观测性方面提供了更大的灵活性。

• 符合AEC - Q100汽车应用标准：温度等级1：-40°C至+125°C（环境温度）
• 具备功能安全能力，提供有助于功能安全系统设计的文档
• 工作范围为4.5V至35V（绝对最大40V）
• VQFN - HR封装的SPI(S)或HW(H)变体：导通电阻（低侧+高侧）为23.6mΩ
• 最大输出电流为30A
• 支持高达125KHz的PWM频率操作，具有自动死区时间设置
• 可配置的压摆率和扩频时钟，以实现低电磁干扰（EMI）
• 集成电流检测（无需分流电阻）
• IPROPI引脚提供成比例的负载电流输出
• 可配置的电流调节
• 具有可配置故障反应（锁存或重试）的保护和诊断功能：
  • 关断状态和导通状态下的负载诊断，以检测开路负载和短路
  • 电源（VM）和电荷泵（VCP）的电压监测
  • 过流保护
  • 过温保护
  • nFAULT引脚的故障指示
• 支持3.3V、5V逻辑输入
• 低睡眠电流 - 25°C时典型值为1μA

• 汽车有刷直流电机、螺线管、车门模块、雨刮器模块、后备箱和座椅模块
• 车身控制模块（BCM）、燃油泵、水泵、油泵
• 车载充电器
