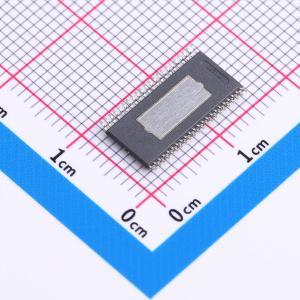

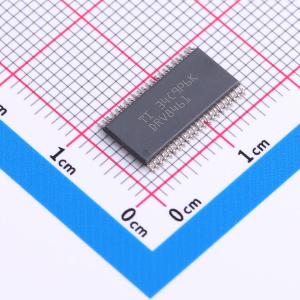

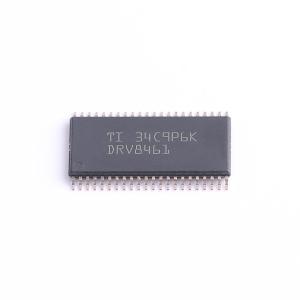

温馨提醒：图片仅供参考，商品以实物为准

DRV8461DDWR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8461 具有智能调优、失速检测和自动扭矩功能的 65V、3A 双路 H 桥步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8461DDWR
商品编号: C5672510
商品封装: HTSSOP-44
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

	属性	参数值
	步长细分	256
	接口类型	SPI；STEP/DIR
	集成开关	是
	导通电阻	300mΩ
	工作温度	-40℃~+125℃
	功能特性	热警告；过流保护；上电复位；防止电机失步功能；过温保护；欠压锁定

商品概述

DRV8461是一款宽电压、高功率、高性能的步进电机驱动器。该器件支持最高65V的电源电压，集成的MOSFET导通电阻为300mΩ（高侧 + 低侧），允许最大3A的电流。

自动转矩功能可根据负载转矩调整线圈电流，从而提高效率。静止节能模式可减少电机保持状态下的功率损耗。静音步进衰减模式可在低速和静止时实现无噪音运行。内部电流感应功能无需使用感应电阻，节省了PCB面积和系统成本。内置的分度器支持最高1/256微步进，自动微步进模式可对输入的步进信号进行插值，减少控制器的负担。无传感器失速检测功能可从系统中省去限位开关。该器件还具备其他保护和诊断功能，确保运行的稳健性和可靠性。

DRV8461只需进行最少的调整即可配置高级功能。与外部FET驱动器相比，DRV8461支持更高的功率密度，且所需的PCB面积更小。其高能效、精确且无噪音的运行特性，使其成为高性能步进系统的理想选择。

商品特性

步进电机驱动器
具备SPI或带STEP/DIR引脚的硬件接口
最高支持1/256微步进分度器
工作电源电压范围为4.5V至65V
支持标准的24V、36V和48V电源轨
低导通电阻：在24V、25°C条件下，高侧 + 低侧为300mΩ
每个桥臂的高电流容量：
满量程3A，均方根值2.1A
DDW封装与以下器件引脚兼容：
DRV8452DDWR：55V，满量程5A
DRV8462DDWR：65V，满量程5A
PWP封装与以下器件引脚兼容：
DRV8434/52：48/55V，2.5/5A
DRV8424/26：33V，1.5/2.5A
集成电流感应和调节功能
满量程电流精度为±6%
智能调谐和混合衰减调节选项
静音步进衰减模式，可在静止和低速时实现静音运行
自动微步进模式，用于步进频率插值
可定制微步进分度器表
自动转矩功能，用于根据负载进行电流控制
静止节能模式
支持1.8V、3.3V、5.0V逻辑输入
低电流睡眠模式（2.5μA）
独立的逻辑电源电压（VCC）
保护和诊断功能：
无传感器失速检测
VM欠压锁定（UVLO）
开路检测（OL）
过流保护（OCP）
热关断（OTSD）
故障状态输出（nFAULT）
分度器零位输出（nHOME）

应用领域

工厂自动化、步进驱动器和机器人技术
纺织机械、缝纫机
医学成像、诊断和设备
舞台照明
自动取款机、点钞机
可编程逻辑控制器（PLC）、分布式控制系统（DCS）和可编程自动化控制器（PAC）
多功能打印机
3D打印机
户外网络摄像机

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	3.05V~5.5V
	电机驱动电压(Vm)	4.5V~65V
	输出电流	3A
	H桥数量	2
	驱动类型	双极驱动
