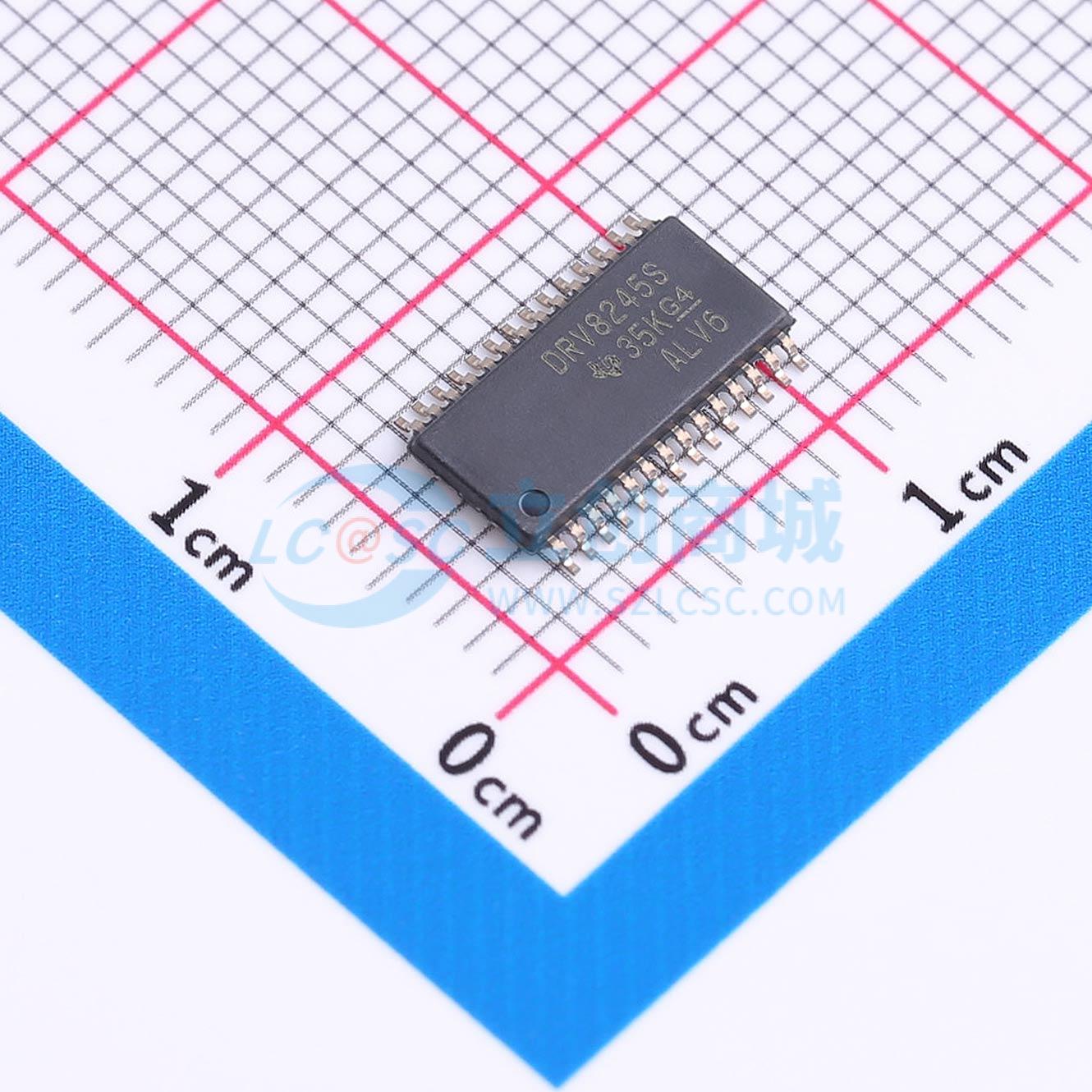

DRV8245SQPWPRQ1

DRV824x-Q1系列器件是一款完全集成的H桥驱动器，适用于广泛的汽车应用。该器件可配置为单个全桥驱动器或两个独立的半桥驱动器。采用BiCMOS高功率工艺技术节点设计，这款采用功率封装的单片式器件系列，在提供紧凑的封装尺寸、易于布局、EMI控制、精确的电流检测、鲁棒性和诊断能力的同时，还具备出色的功率处理和散热能力。该系列提供相同的引脚功能，并具有可扩展的导通电阻（电流能力），以支持不同的负载。

这些器件集成了N沟道H桥、电荷泵调节器、带调节功能的高端电流检测、电流比例输出和保护电路。提供低功耗睡眠模式，以实现低静态电流。这些器件提供电压监测和负载诊断，以及过流和过温保护功能。故障状态通过nFAULT引脚指示。这些器件有三种变体——硬接线接口：HW (H)和两种SPI变体：SPI(P)和SPI(S)，其中SPI (P)用于外部提供逻辑电源，SPI (S)用于内部生成逻辑电源。SPI变体在器件配置和故障监测方面提供了更大的灵活性。

• 符合AEC-Q100汽车应用标准：
  • 温度等级1：环境温度 -40°C至 +125°C
• 具备功能安全能力，提供有助于功能安全系统设计的文档
• 工作电压范围为4.5V至35V（绝对最大40V）
• VQFN - HR封装：导通电阻（低侧 + 高侧）为32mΩ
• HTSSOP封装：导通电阻（低侧 + 高侧）为40mΩ
• 最大输出电流为32A
• PWM频率最高可达25KHz，具有自动死区时间设定功能
• 可配置压摆率和扩频时钟，以降低电磁干扰（EMI）
• 集成电流检测功能（无需分流电阻）
• IPROPI引脚提供与负载电流成比例的输出
• 可配置电流调节功能
• 具备保护和诊断功能，可配置故障响应（锁存或重试）：
  • 可在关断和导通状态下进行负载诊断，检测开路负载和短路
  • 监测电源电压（VM）
  • 过流保护
  • 过温保护
  • nFAULT引脚指示故障
• 支持3.3V、5V逻辑输入
• 低睡眠电流，25°C时典型值为1μA
• 有3种变体：HW (H)、SPI (S)或SPI (P)
• 可配置控制模式：
  • 使用PWM或PH/EN模式的单个全桥
  • 使用独立模式的两个半桥

• 汽车有刷直流电机、螺线管
• 车门模块、雨刮器模块、后备箱和座椅模块
• 车身控制模块（BCM）
• 电子换挡器
• 转向系统
• 汽油发动机系统
• 车载充电器
