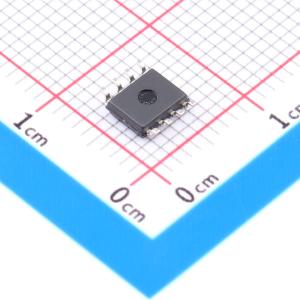

MIC4102YM-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高频100V半桥MOSFET驱动IC，具有内部抗直通保护功能。低侧和高侧栅极驱动器由一个输入信号控制。采用自适应抗直通电路，优化开关转换以实现最高效率。单输入控制降低了系统复杂性，简化了整体设计。还具有低侧驱动禁用引脚，可在非同步降压模式下工作，能在存在偏置电压的应用中启动而不会拉低输出电压。低侧和高侧电源的欠压保护会使输出为低电平。片上自举二极管消除了其他驱动IC所需的分立二极管。采用SOIC-8L封装，结工作范围为-40℃至 + 125℃。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC4102YM-TR
商品编号: C628004
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.174498克(g)

商品参数

商品概述

MIC4102是一款高频、100V半桥MOSFET驱动IC，具备内部抗直通保护功能。低端和高端栅极驱动器由PWM引脚的单个输入信号控制。MIC4102采用自适应抗直通电路，以优化开关转换，实现最高效率。单输入控制还降低了系统复杂度，大大简化了整体设计。 MIC4102还设有低端驱动禁用引脚，使其能够以非同步降压模式运行。该特性允许MIC4102在可能已存在偏置电压的应用中启动，而不会拉低输出电压。低端和高端电源的欠压保护会强制输出为低电平。片上自举二极管省去了其他驱动IC所需的分立二极管。 MIC4102采用SOIC - 8L封装，结温工作范围为 - 40℃至 + 125℃。

商品特性

单输入驱动高端和低端N沟道MOSFET
自适应抗直通保护
低端驱动禁用引脚
自举电源电压高达118V DC
电源电压高达16V
TTL输入阈值
片上自举二极管
快速30 ns传播时间
驱动1000 pF负载，上升和下降时间为10 ns
低功耗
电源欠压保护
2.5Ω上拉、1.5Ω下拉输出电阻
节省空间的SOIC - 8L封装
结温范围 - 40℃至 + 125℃

应用领域

高压降压转换器
网络/电信电源
汽车电源
电流馈电推挽电源拓扑
超声波驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A

	属性	参数值
	拉电流(IOH)	2A
	工作电压	9V~16V
	上升时间(tr)	330ns
	下降时间(tf)	6ns
	工作温度	-40℃~+125℃@(Tj)
