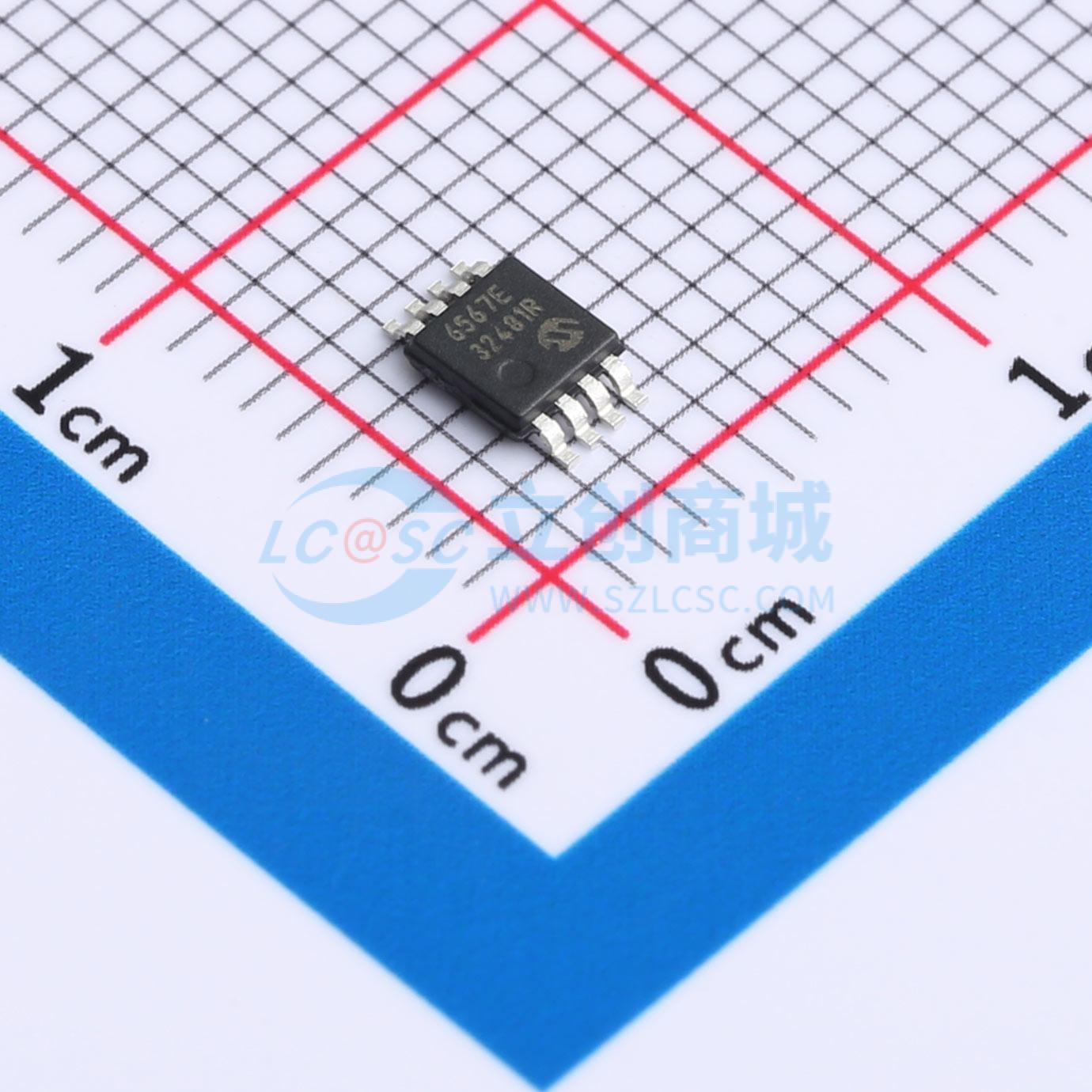

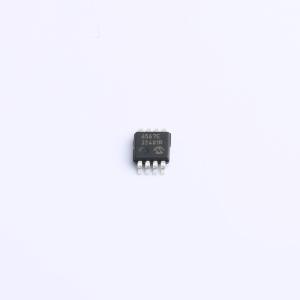

温馨提醒：图片仅供参考，商品以实物为准

MCP6567T-E/MS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP6566/6R/6U/7/9 系列漏极开路输出比较器提供单通道、双通道和四通道配置。这些比较器针对 1.8V 低功耗单电源应用进行了优化，具有超过轨到轨的输入操作范围。内部输入迟滞消除了由内部输入噪声电压引起的输出切换，降低了电流消耗。 MCP6566/6R/6U/7/9 系列的漏极开路输出需要一个上拉电阻。它支持高于和低于 VDD 的上拉电压，可用于电平转换。输出翻转频率典型可达 4 MHz，同时在切换期间限制电源电流浪涌和动态功耗。该系列在 1.8V 至 5.5V 的单电源电压下工作，每个比较器的静态电流小于 100 μA（典型值）。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6567T-E/MS
商品编号: C625562
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

MCP6566/6R/6U/7/9 系列漏极开路输出比较器提供单通道、双通道和四通道配置。这些比较器针对 1.8V 低功耗单电源应用进行了优化，具有超过轨到轨的输入操作范围。内部输入迟滞消除了由内部输入噪声电压引起的输出切换，降低了电流消耗。 MCP6566/6R/6U/7/9 系列的漏极开路输出需要一个上拉电阻。它支持高于和低于 VDD 的上拉电压，可用于电平转换。输出翻转频率典型可达 4 MHz，同时在切换期间限制电源电流浪涌和动态功耗。该系列在 1.8V 至 5.5V 的单电源电压下工作，每个比较器的静态电流小于 100 μA（典型值）。

商品特性

1.8V VDD 时的传播延迟： - 高到低 56 ns（典型值）
低静态电流：100 μA（典型值）
输入失调电压：±3 mV（典型值）
轨到轨输入：VSS - 0.3V 至 VDD + 0.3V
漏极开路输出
宽电源电压范围：1.8V 至 5.5V
提供单通道、双通道和四通道版本
封装：SC70、SOT - 23、SOIC、MSOP、TSSOP

应用领域

笔记本电脑
手机
手持电子设备
RC 定时器
报警和监控电路
窗口比较器
多谐振荡器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	10mV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	50ns
	滞后电压(Vhys)	5mV
	共模抑制比(CMRR)	66dB
	输出类型	开漏

	属性	参数值
	输出模式	-
	轨到轨	轨到轨输入
	静态电流(Iq)	100uA
	工作温度	-40℃~+125℃
	单电源	1.8V~5.5V
	输入失调电压温漂(Vos TC)	2uV/℃
	输入失调电流(Ios)	1pA
