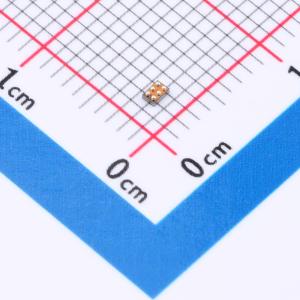

温馨提醒：图片仅供参考，商品以实物为准

MIC94165YCS-TR

具备反向阻断功能的3A高端负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC94161、MIC94162、MIC94163、MIC94164和MIC94165是一系列高端负载开关，设计用于1.7V至5.5V的输入电压。该负载开关的导通元件是一个内部14.5mΩ导通电阻（RDS(ON)）的N沟道MOSFET，使器件能够支持高达3A的连续电流。此外，该负载开关支持1.5V逻辑电平控制和关断功能，采用1.5mm×1mm的6球WLCSP超小型封装
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC94165YCS-TR
商品编号: C626250
商品封装: WLCSP-6(1x1.5)
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

MIC94161、MIC94162、MIC94163、MIC94164 和 MIC94165 是一系列高边负载开关，设计用于 1.7V 至 5.5V 的输入电压范围。负载开关的导通元件是一个内部 14.5mΩ RDS(ON) N 沟道 MOSFET，使设备能够支持高达 3A 的连续电流。此外，该负载开关支持 1.5V 逻辑电平控制和关断功能，并采用微型 1.5 mm x 1 mm 6 球 WLCSP 封装。

当设备禁用时，MIC94161/2/3/4/5 提供反向电流保护。当设备关闭时，不允许电流从输出流向输入。此外，MIC94161 还具有过压保护功能，当输入电压超过 4.55V 时可以保护负载，并且具有精确的使能阈值，在 EN 引脚电压上升到 1.15V 以上之前保持 MIC94161 处于默认关闭状态。

MIC94161/2/3/4/5 的工作电压范围使其非常适合锂离子电池和镍氢/镍镉/碱性电池供电系统，以及非电池供电的应用。这些设备提供低静态电流和低关断电流，以最大限度地延长电池寿命。

应用领域

固态驱动器 (SSD)
智能手机和平板电脑
个人媒体播放器 (PMP)
超移动PC
便携式仪器
GPS模块
数据通信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	3A
	工作电压	1.7V~5.5V
	导通电阻	14.5mΩ
	工作温度	-40℃~+125℃
