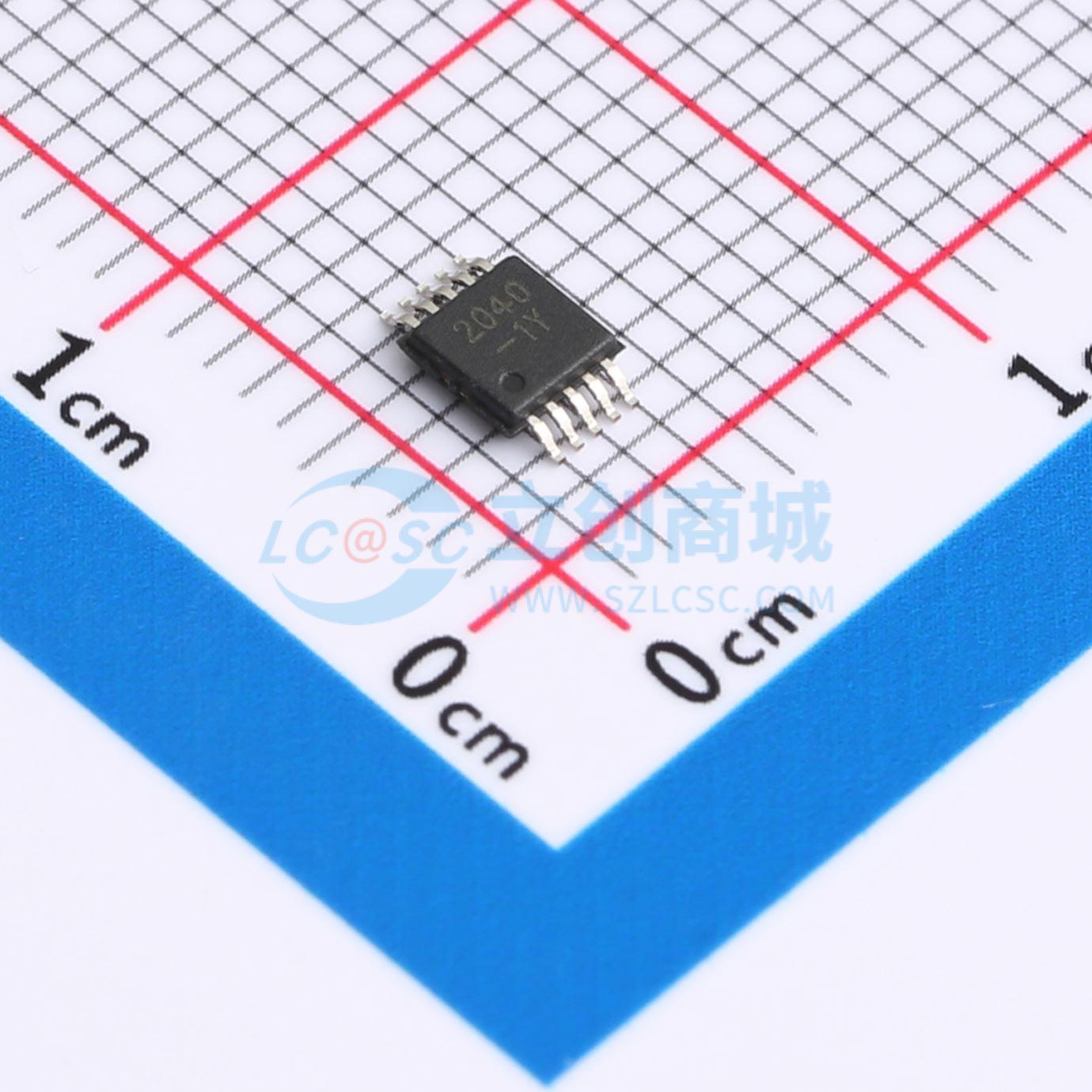

温馨提醒：图片仅供参考，商品以实物为准

MIC2040-1YMM-TR

单通道低压功率分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC2040和MIC2041是高端MOSFET开关，针对需要电路保护的通用配电应用进行了优化。这些器件的开关电压最高可达5.5V，最低可至0V。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2040-1YMM-TR
商品编号: C627745
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.081克(g)

商品参数

商品概述

MIC2040和MIC2041是高端MOSFET开关，针对需要电路保护的通用配电应用进行了优化。这些器件可切换高达5.5V和低至0.8V的电压，同时提供可编程电流限制和热关断功能，以保护器件和负载。提供故障状态输出，以便检测过流和热关断故障情况。两款器件均采用软启动电路，以最大限度地减少使用高容性负载的应用中的浪涌电流。此外，MIC2040/41适用于多端口USB应用，以满足上游/下游电源要求。 MIC2041具有自动复位断路器模式，在检测到持续超过28ms的过流情况时，会将输出锁定为关断状态。通过移除或减小负载可复位输出。 MIC2040和MIC2041是高端N沟道开关，配备可编程电流限制，最高可达1.5A，适用于通用配电应用。这些开关具有高电平有效或低电平有效的使能输入，可在低至0.8V的电压下工作，并通过热关断和过流情况下的可选输出锁存提供电路保护。

商品特性

最大导通电阻75mΩ
工作范围0.8V至5.5V
可调电流限制，连续输出电流最高可达1.5A
带热关断的短路保护
断路器模式（MIC2041）
故障状态标志
欠压锁定
禁用时输出MOSFET反向电流阻断
对短路反应非常迅速
低静态电流

应用领域

扩展坞
笔记本电脑
个人数字助理（PDA）
板卡热插拔
RAID控制器
USB外设
ACPI配电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.5A

	属性	参数值
	工作电压	800mV~5.5V
	导通电阻	75mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
