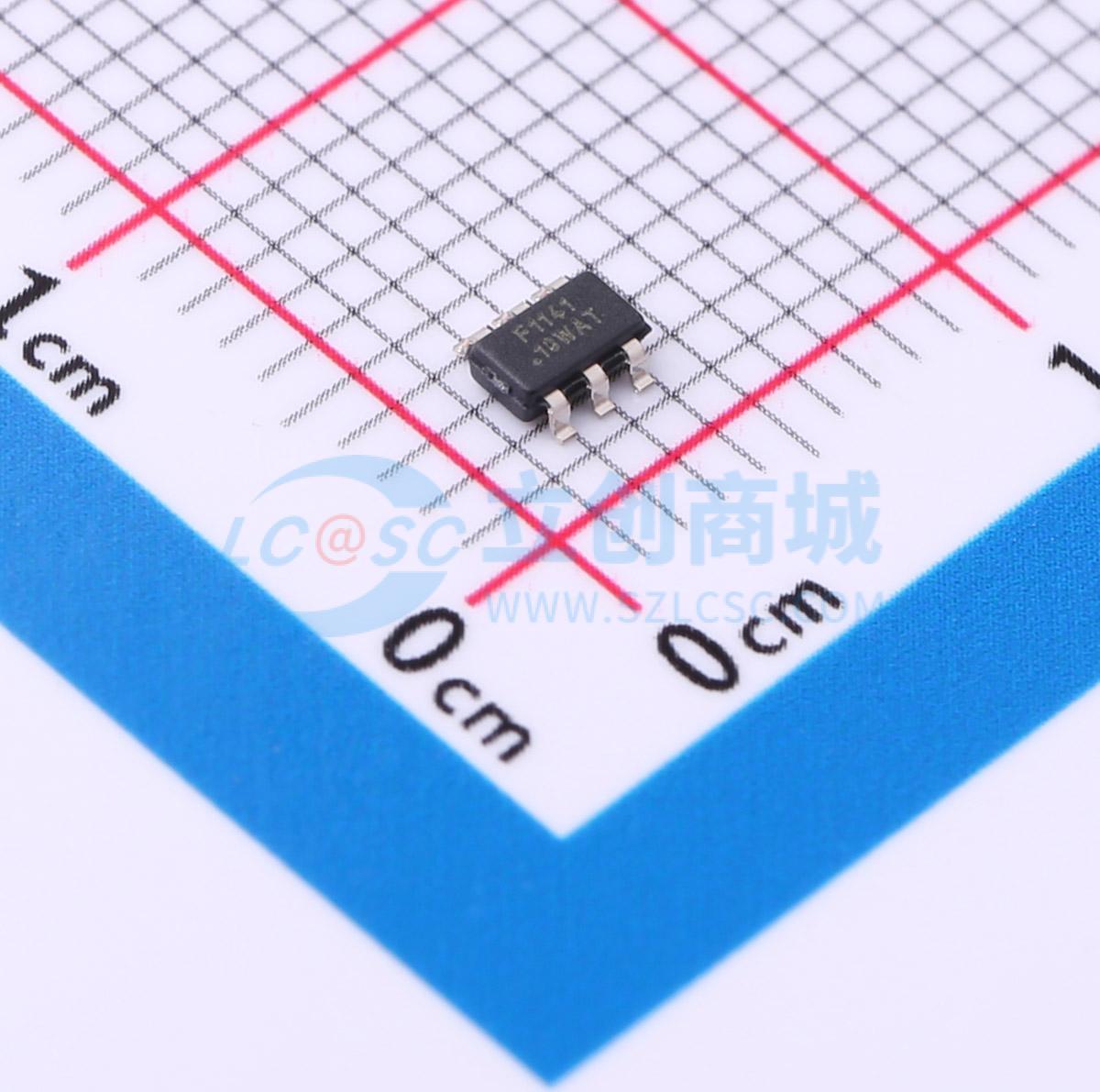

MICRF114T-I/OT

MICRF114是一款简单、低成本的可编程输出功率OOK发射器，主要用于遥控无钥匙进入（RKE）和车库门开启器（GDO）等命令与控制应用。该发射器基于合成器，具备高频率精度，工作于单一频率，该频率由连接到内置参考振荡器的晶体频率决定，可从较宽范围中选择，常用发射频率所需的晶体频率易于获取。发射器的射频性能符合美国联邦通信委员会（FCC）和加拿大工业部（IC）法规以及部分日本标准，在低辐射功率下可满足欧洲电信标准协会（ETSI）要求。 MICRF114针对电池供电应用进行了优化，具有低电流消耗特性，可在较宽的电源电压范围内工作。对电源电压变化敏感的内部电路由片上低压差（LDO）稳压器供电。为减少引脚数量和系统物料清单（BOM），LDO稳压器无需外部电容即可保持稳定，单引脚参考振荡器集成了可编程晶体负载电容。单端射频输出可通过最少的外部元件轻松匹配单极天线。 采用两线专有微控制器（MCU）接口对MICRF114的参数进行编程，以选择其工作模式并输入发射数据包。内置自校准电路确保在工作频率范围内和温度变化时性能一致。上电复位（POR）期间会自动进行初始校准，必要时，控制应用的MCU可启动重新校准。

• 完全集成的低功耗亚GHz射频发射器
• 集成可编程负载电容的单引脚晶体振荡器
• 宽工作电压范围：1.8V至3.6V
• 工业温度范围：-40℃至+85℃
• 低电流消耗：睡眠模式下0.2μA，+10dBm发射模式下11.7mA
• 快速开启和关闭时间
• 小尺寸6引脚SOT - 23封装
• 完全集成的压控振荡器（VCO）和锁相环（PLL）环路滤波器
• 易于天线匹配的单端射频输出
• 宽工作频率范围：285MHz至445MHz
• 发射功率可在-2dBm至+13dBm范围内以1dB步进编程
• 数据速率：非归零（NRZ）编码最高115.2kbps，曼彻斯特编码57.6kbps
• 带功率斜坡上升控制的开关键控（OOK）调制
• 符合美国（FCC）和加拿大（IC）标准
• 简单灵活的两引脚专有微控制器（MCU）接口
• 支持专有遥控协议

• 遥控无钥匙进入（RKE）
• 车库门开启器（GDO）
• 报警和安全系统
• 命令与控制
• 无线传感器
• 工业传感与控制
• 智能能源
