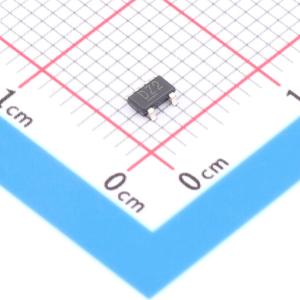

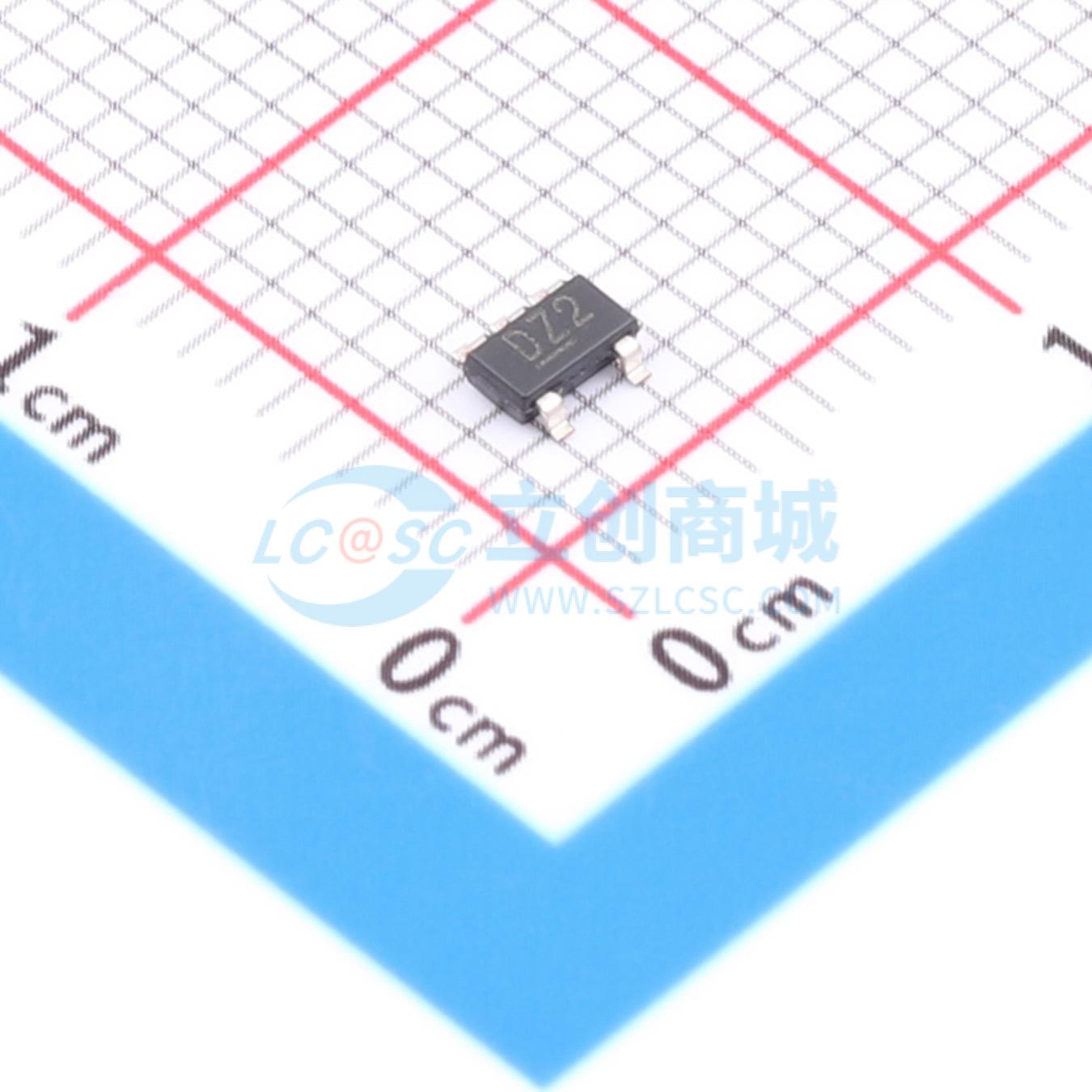

MIC2251-2YD5-TR

升压型 1.6A 2.5V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款通用的DC/DC升压开关稳压器，具有低噪声、EMI降低电路的特点，在很宽的输出电流范围内具有高效率。针对对噪声敏感的手持电池供电应用进行了优化。采用专有的控制方法，可在输出电压和电流范围内实现低纹波。集成了伪随机抖动功能，可通过DITH引脚将EMI水平降低多达10dB。设计用于4.7μH至22μH的电感值，并使用1μF至22μF的陶瓷电容保持稳定。在100mA时可达到高达90%的高峰值效率，在1mA时具有80%的出色轻载效率。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2251-2YD5-TR
商品编号: C625690
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MIC2251是一款通用DC/DC升压开关稳压器，具有低噪声、EMI降低电路，且在宽输出电流范围内具备高效率。 MIC2251针对对噪声敏感的手持电池供电应用进行了优化。一种专利控制方法可在输出电压和电流范围内实现低纹波。MIC2251集成了伪随机抖动功能，通过DITH引脚可将EMI水平降低多达10 dB。 MIC2251设计用于搭配4.7 µH至22 µH的电感，并且与1 µF至22 µF的陶瓷电容配合使用时性能稳定。 MIC2251在100 mA电流下可实现高达90%的高峰值效率，在1 mA轻载下也能达到80%的出色效率。 MIC2251-1采用禁用抖动功能的5引脚薄型SOT - 23封装，而MIC2251-2采用启用抖动功能的5引脚薄型SOT - 23封装。 MIC2251还提供8引脚2 mm×2 mm DFN无引脚封装选项，工作结温范围为 - 40℃至 + 125℃。

商品特性

1 mA负载下效率超80%
2.5V至5.5V输入电压范围
输出电压可调至37V
1.6A开关电流（典型值）
52 µA（典型值）静态电流
恒定峰值电流控制可降低输出纹波
EMI降低电路
搭配小型陶瓷电容时性能稳定
关断电流 < 1 µA
欠压锁定和热关断功能
8引脚2 mm×2 mm无引脚DFN封装（MIC2251）
5引脚薄型SOT - 23封装（MIC2251 - 1和MIC2251 - 2），引脚与MCP1661/3（1.2A/1.8A开关电流）兼容
结温范围 - 40℃至 + 125℃

应用领域

LCD/OLED显示屏偏置电源
CCD偏置电源
手机、PDA、媒体播放器、GPS导航仪
触觉显示屏
本地5V、15V、24V电源轨

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	1.24V~37V
	输出电流	1.6A
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
