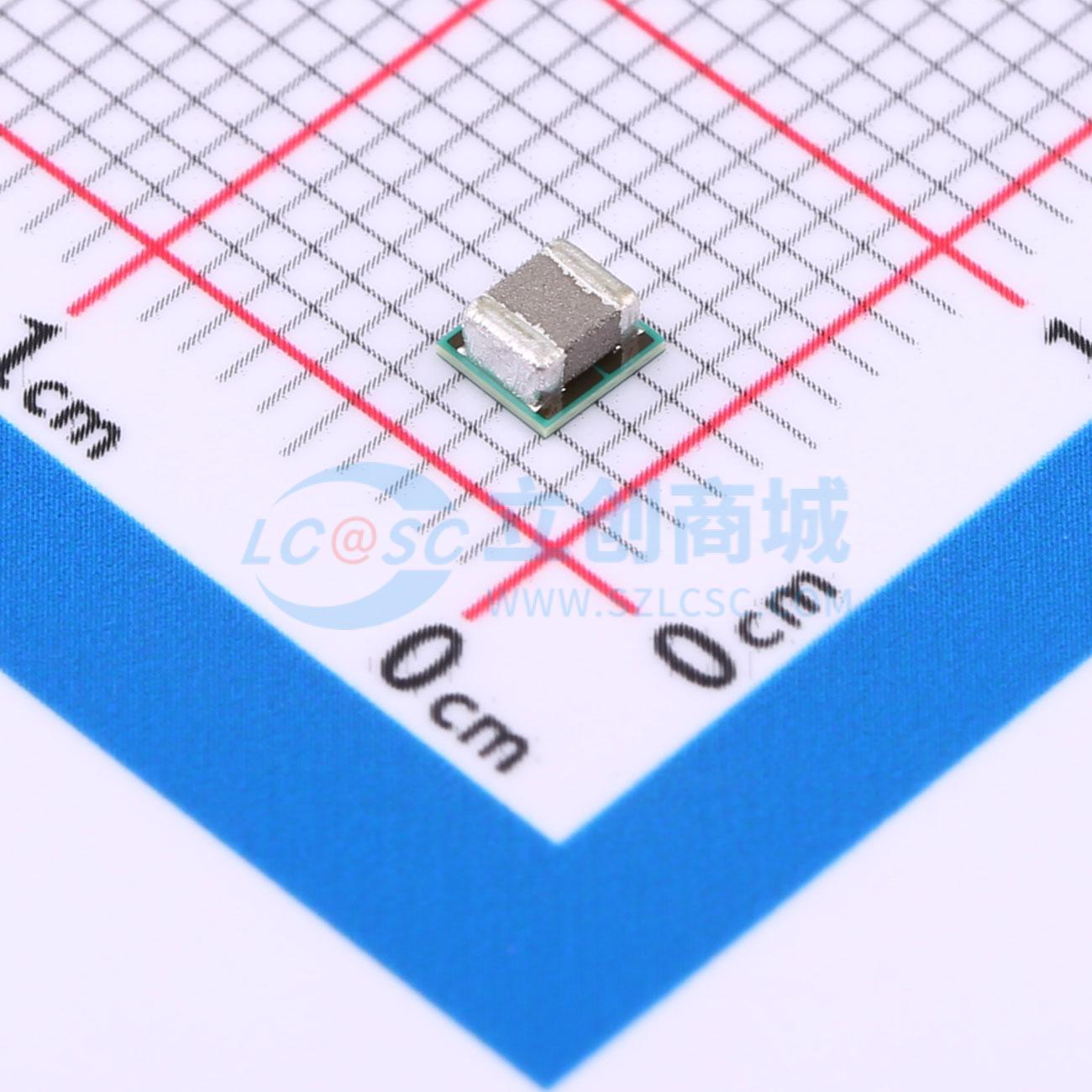

温馨提醒：图片仅供参考，商品以实物为准
NAE03S03-B
高效能DC-DC电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NAE03S03-B是一款封装级（PSiP）DC-DC电源模块,输入电压范围为3V~5.75V,最大输出电流为3A,输出电压可调范围为0.8V~3.7V。具有输入欠压保护、输出过流保护、输出短路保护和过温保护功能。
- 品牌名称
- HUAWEI(华为)
- 商品型号
- NAE03S03-B
- 商品编号
- C5632471
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.077778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~5.75V | |
| 输出电压 | 800mV~3.7V | |
| 输出电流 | 3A | |
| 开关频率 | 2.4MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
NAE03S03-B是一款封装级（PSiP）DC-DC电源模块，输入电压范围为3V~5.75V，最大输出电流为3A，输出电压可调范围为0.8V~3.7V。
商品特性
- 效率：93.5%（Vin = 3.3V，Vout = 2.5V，Iout = 1.5A）
- 尺寸（长×宽×高）：3.0mm×2.8mm×1.6mm（0.118in.×0.110in.×0.063in.）
- 重量：0.1g
- 输入欠压保护、输出过流保护（打嗝模式）、输出短路保护（打嗝模式）和过温保护（自恢复）
- 符合RoHS 2.0标准
- 使能开关机 （EN）
- 输出电压调节（FB）
应用领域
- 服务器
- 电信和数通应用
