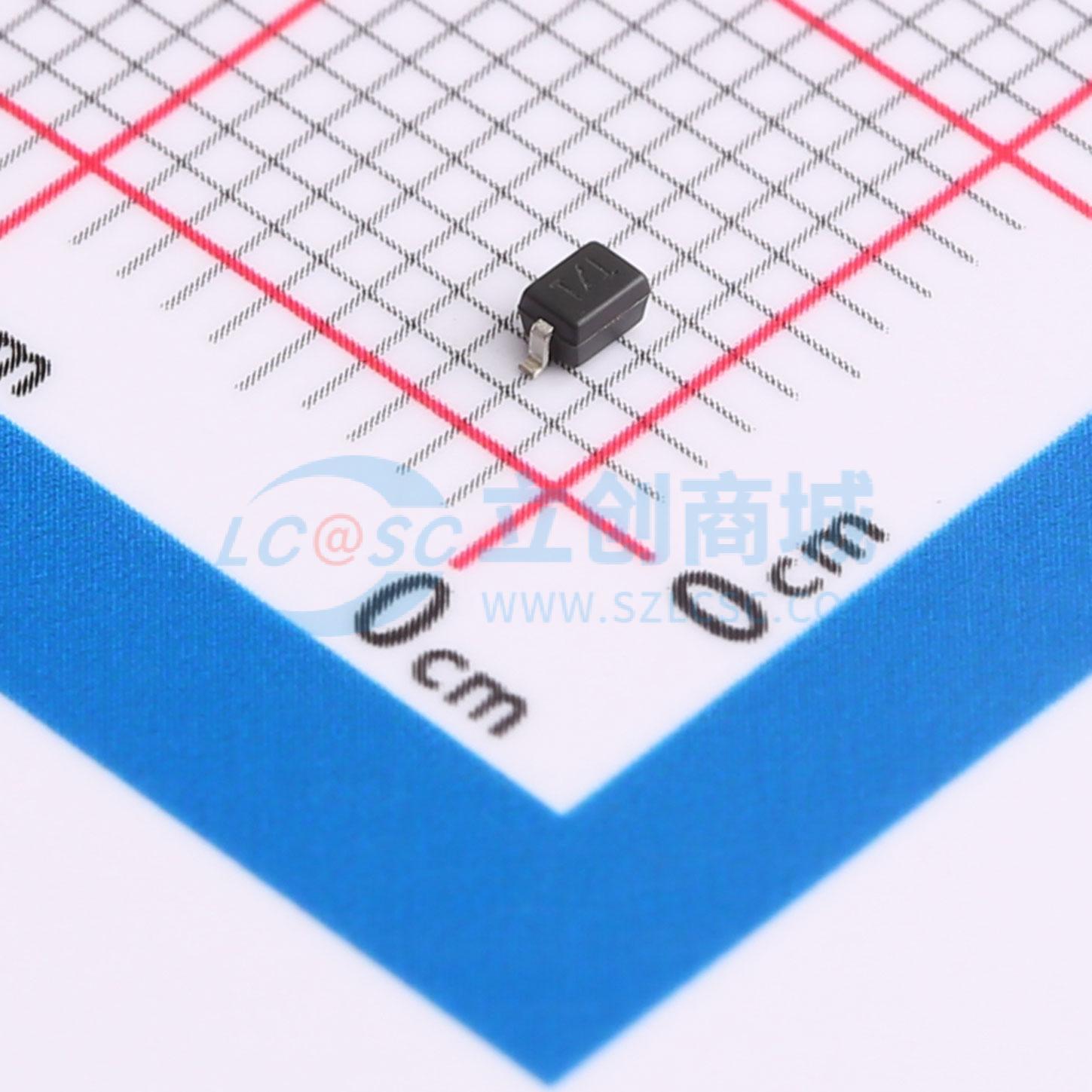

温馨提醒：图片仅供参考，商品以实物为准
DESD15VL1BAQ-7
ESD 15V截止 峰值浪涌电流：5A@8/20us
- 描述
- 这款新一代瞬态电压抑制器（TVS）旨在保护敏感电子设备免受静电放电（ESD）损坏。其小尺寸与高ESD浪涌能力的结合，使其非常适合用于便携式应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- DESD15VL1BAQ-7
- 商品编号
- C5632686
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 230W@8/20us | |
| 击穿电压 | 16V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 16pF |
商品概述
这款新一代瞬态电压抑制器（TVS）旨在保护敏感电子设备免受静电放电（ESD）损坏。其小尺寸与高ESD浪涌能力的结合，使其非常适合用于便携式应用。
商品特性
- 符合IEC 61000 - 4 - 2标准提供ESD保护：空气放电±30 kV，接触放电±30 kV
- 单通道ESD保护
- 低通道输入电容
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 适用于需要特定变更控制的汽车应用；通过AEC - Q101认证，具备生产件批准程序（PPAP）能力，且在通过IATF 16949认证的工厂生产
应用领域
- USB模块
- HDMI端口
- 低压差分信号（LVDs）
