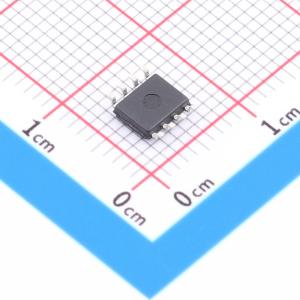

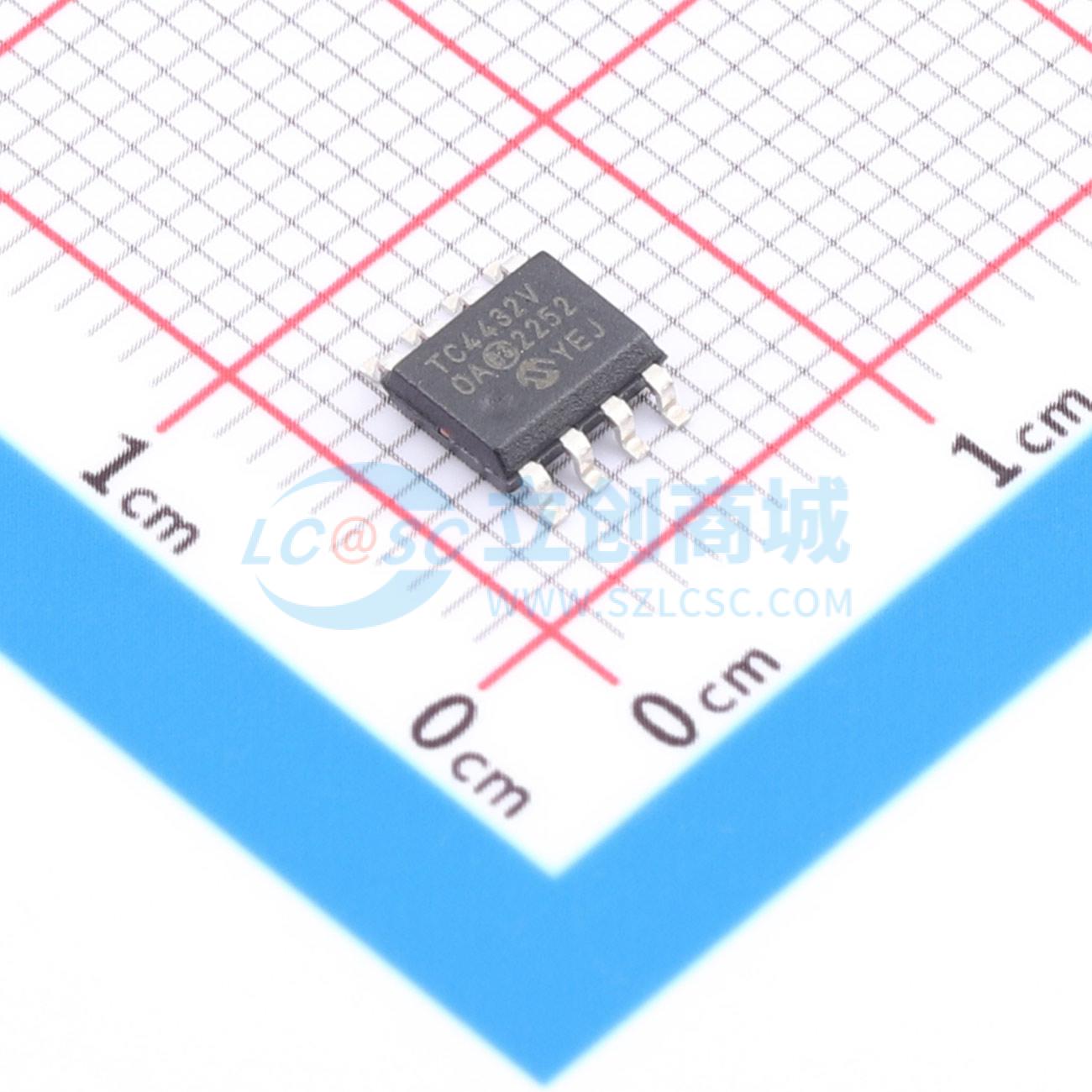

温馨提醒：图片仅供参考，商品以实物为准

TC4432VOA713

1.5A高速30V MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于高端驱动应用。在其功率和电压额定值范围内的任何条件下都不会发生闭锁。可以承受高达300 mA的反向电流（任何极性）而不会损坏或出现逻辑故障。所有引脚都具有高达4 kV的静电放电保护。欠压锁定电路在输入电源电压降至7V以下时将输出强制为低电平。对于较低电压下的操作，可以通过将引脚3（LOCK DIS）接地来禁用锁定和启动电路；在其他情况下，引脚3（LOCK DIS）应悬空。欠压锁定和启动电路在驱动MOSFET时提供欠压保护。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC4432VOA713
商品编号: C624967
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

TC4431/TC4432是30V CMOS缓冲器/驱动器，适用于高端驱动应用。在其功率和电压额定值范围内的任何条件下，它们都不会发生闩锁。它们能够承受高达300 mA的反向电流（任意极性）强制回流到其输出端，而不会损坏或出现逻辑混乱。所有引脚均具备高达4 kV的静电放电保护。当输入电源电压降至7V以下时，欠压锁定电路会将输出强制置为“低”状态。若要在较低电压下工作，可将引脚3（LOCK DIS）接地以禁用锁定和启动电路；在其他情况下，引脚3（LOCK DIS）应悬空。在驱动MOSFET时，欠压锁定和启动电路可提供掉电保护。

商品特性

高峰值输出电流 - 1.5 A
宽输入电源工作范围： - 4.5V至30V
高容性负载驱动能力： - 25 ns内驱动1000 pF
短延迟时间 - 典型值<78 ns
低电源电流： - 逻辑“1”输入时 - 2.5 mA - 逻辑“0”输入时 - 300 μA
低输出阻抗 - 7 Ω
闩锁保护：可承受>300 mA反向电流
ESD保护 - 4 kV

应用领域

小型电机驱动
功率MOSFET驱动器
驱动双极型晶体管

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	1.5A
	拉电流(IOH)	-
	工作电压	4.5V~30V

	属性	参数值
	上升时间(tr)	25ns
	下降时间(tf)	33ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+150℃@(Tj)
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	2.5mA
