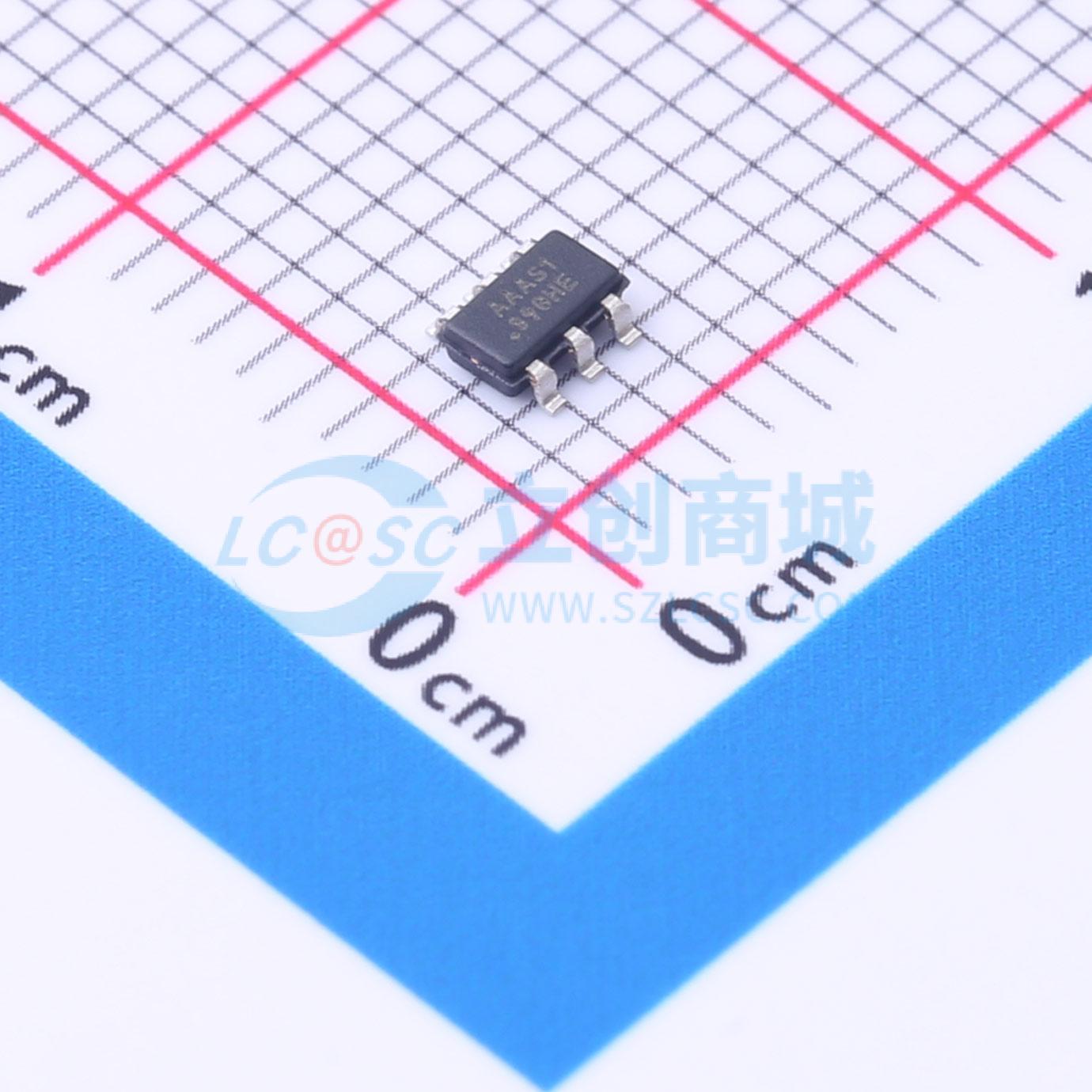

MCP14A0151T-E/CH

高速MOSFET驱动器能够在单4.5V至18V电源供电下提供高达1.5A的峰值电流。反相（MCP14A0151）或同相（MCP14A0152）单通道输出可直接由TTL或CMOS（2V至18V）逻辑控制。这些器件还具有低直通电流、匹配的上升和下降时间以及短传播延迟等特性，使其非常适合高开关频率应用。

MCP14A0151/2系列器件通过使能功能提供增强的控制。高电平有效的使能引脚可以拉低，以使MCP14A0151/2的输出为低电平，而与输入引脚的状态无关。集成的上拉电阻允许用户在标准操作时让使能引脚浮空。

此外，MCP14A0151/2器件具有独立的接地引脚（A_GND和GND），可在对电平敏感的输入/使能引脚与推挽输出级的快速大电流转换之间实现更好的噪声隔离。

这些器件在其功率和电压额定值范围内的任何条件下都具有很高的抗闩锁能力。它们可以承受高达500 mA的反向电流倒灌到其输出端，而不会损坏或导致逻辑混乱。所有引脚都具有高达1.75 kV（HBM）和200V（MM）的静电放电（ESD）保护。

• 高峰值输出电流：1.5A（典型值）
• 宽输入电源电压工作范围：4.5V至18V
• 输出级低直通/交叉导通电流
• 高容性负载驱动能力：11.5 ns内驱动1000 pF（典型值）
• 短延迟时间：33 ns（t_D1），24 ns（t_D2）（典型值）
• 低电源电流：375 μA（典型值）
• 带迟滞的低电压阈值输入和使能
• 闩锁保护：可承受500 mA反向电流
• 节省空间的封装：6L SOT - 23、6L 2 x 2 DFN

• 开关模式电源
• 脉冲变压器驱动
• 线路驱动器
• 电平转换器
• 电机和螺线管驱动
