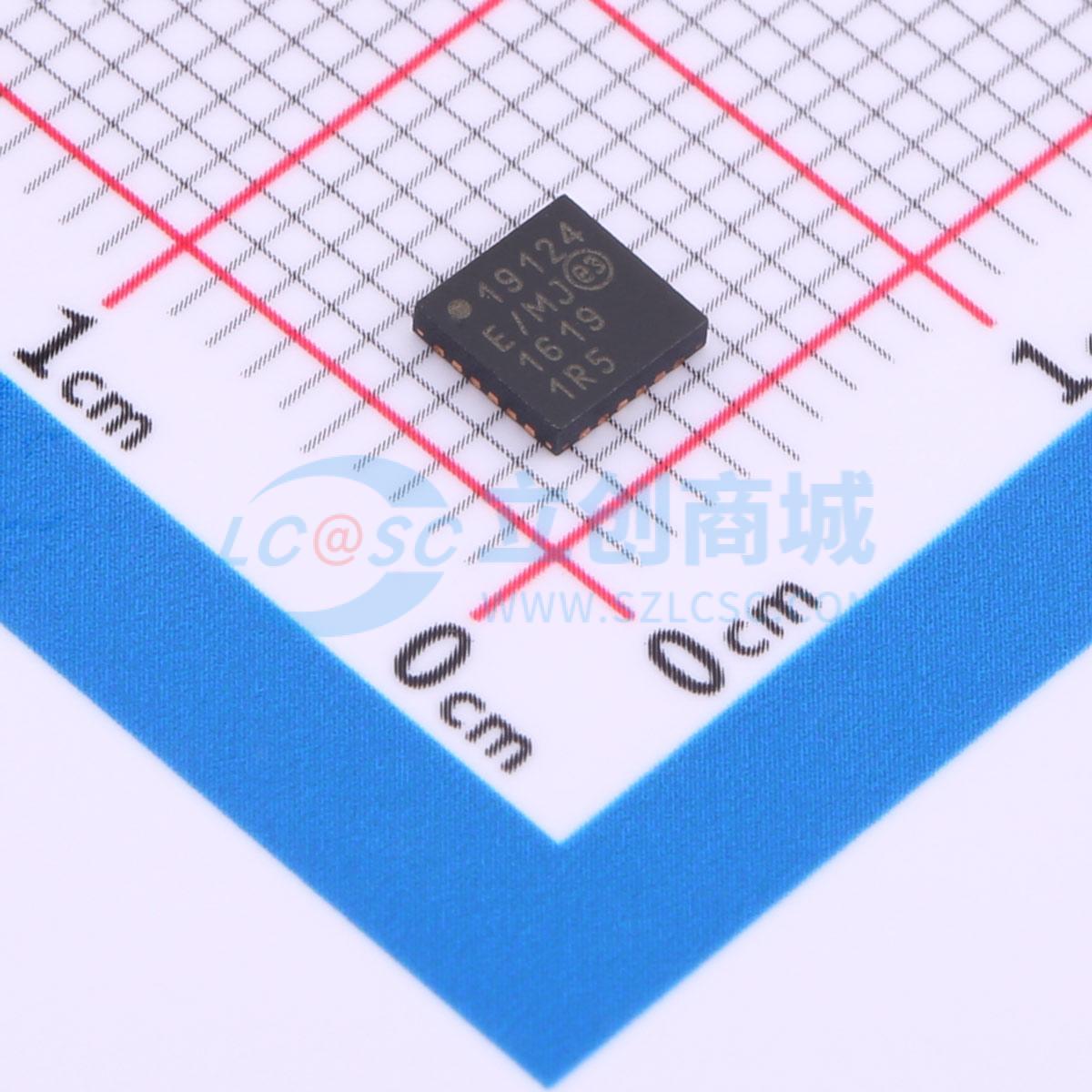

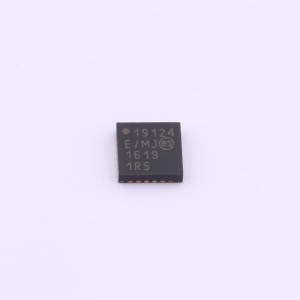

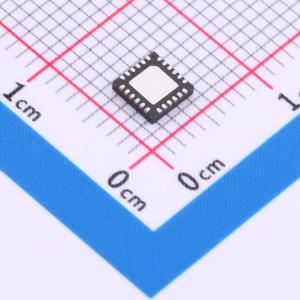

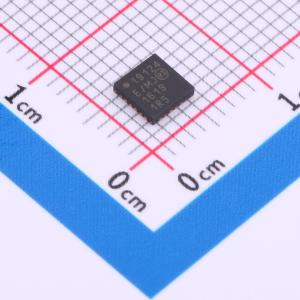

Name: MICROCHIP(美国微芯) MCP19124T-E/MJ
Brand: MICROCHIP(美国微芯)
SKU: C623144
Price: 36.39 CNY
Availability: InStock

AEC-Q100 汽车级认证
输入电压：4.5V 至 42V
独立的模拟控制环路，用于电流或电压调节
可配置为多种拓扑结构，包括反激、Cuk、升压、SEPIC（单端初级电感转换器）
支持准谐振或固定频率操作
低静态电流：5 mA（典型值）
低睡眠电流：50 μA（典型值）
低边栅极驱动器：+5V栅极驱动（0.5A灌电流/拉电流）；+10V栅极驱动（1A灌电流/拉电流）
峰值电流模式控制
差分远程输出检测
多输出系统：主模式或从模式
AEC-Q100认证
可配置参数：VREF，精密IOUT/VOUT设定点（DAC）；ADC参考开关（VDD或AVDD）；输入欠压锁定（UVLO）；输入过压锁定（OVLO）；检测与保护；初级电流前沿消隐（0 ns、50 ns、100 ns、200 ns）；栅极驱动死区时间（16 ns 至 256 ns）；固定开关频率范围：31.25 kHz 至 2.0 MHz；斜率补偿；准谐振配置（内置比较器和可编程偏置电压调整）；初级电流偏置调整；GPIO引脚选项
集成低边差分电流检测放大器
电流调节精度优于±5%
热关断
精密8 MHz内部振荡器模块：出厂校准至±1%（典型值）
支持中断：固件；引脚变化中断
仅需学习35条指令
4095字片上程序存储器
高耐久性闪存：100,000次写入耐久性；闪存数据保持：>40年
看门狗定时器（WDT），带独立振荡器，确保可靠运行
可编程代码保护
通过两个引脚实现在线串行编程（ICSP）
八个I/O引脚和一个仅输入引脚：其中两个为开漏引脚
模数转换器（ADC）：10位分辨率；五个外部通道
Timer0：8位定时器/计数器，带8位预分频器
增强型Timer1：16位定时器，带预分频器；两个可选时钟源
Timer2：8位定时器，带预分频器：8位周期寄存器
I2C通信：7位地址掩码；两个专用地址寄存器

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	4.75V~5.5V
	开关频率	31.25kHz~2MHz
	输出电流	25mA
	耗散功率(Pd)	-
	最大占空比	-

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式；Cuk；SEPIC；升压式
	功能特性	欠压锁定；斜坡补偿；恒流模式(CC)；准谐振/谷底开通；前沿消隐；过热保护(OTP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+125℃
	工作模式	QR；PWM 调制
	输出电压	-
	反馈方式	-

MCP19124T-E/MJ
