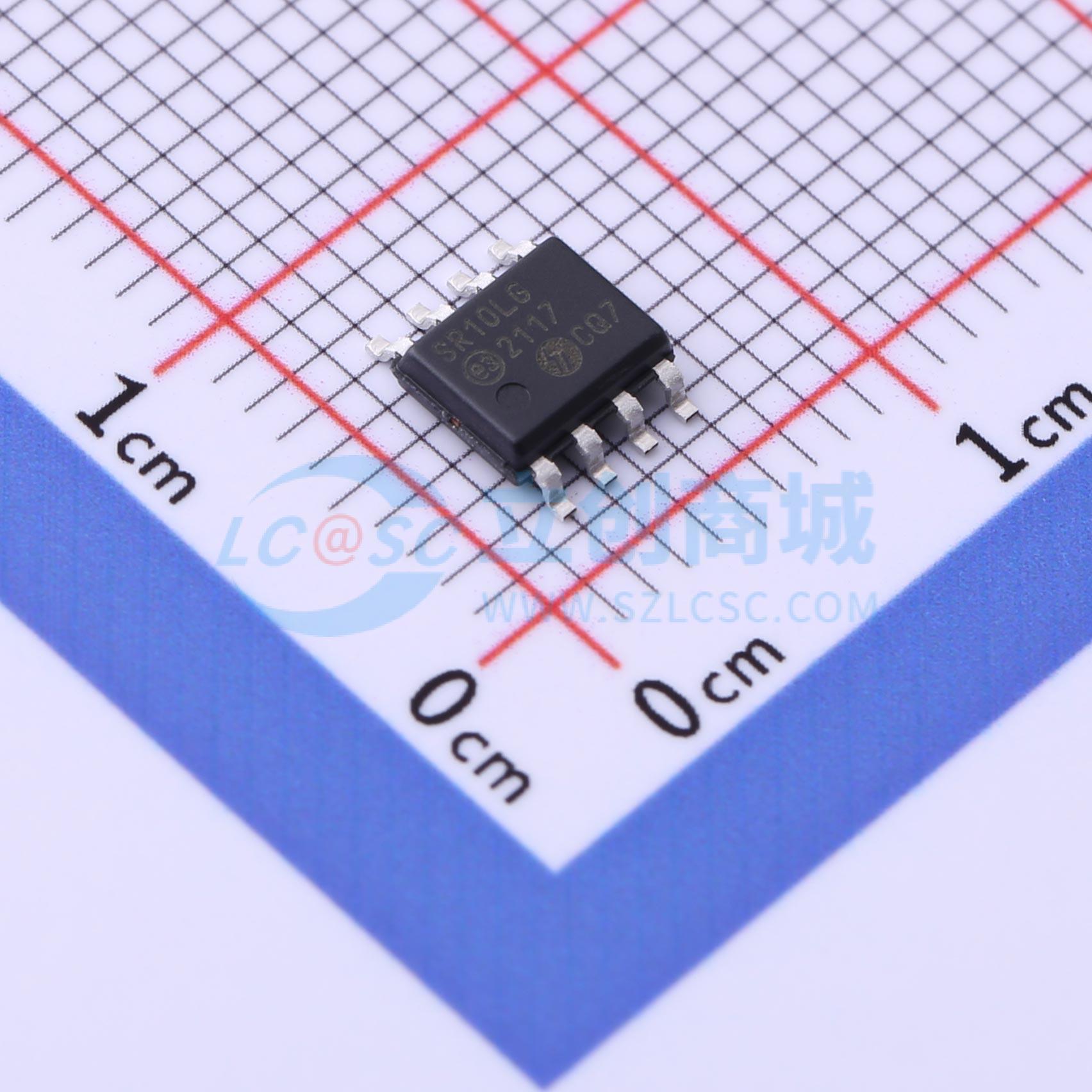

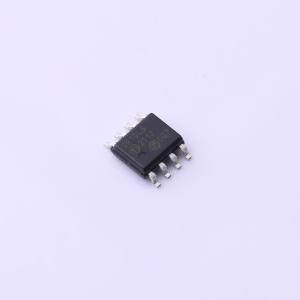

温馨提醒：图片仅供参考，商品以实物为准
SR10LG-G
电容耦合开关分流稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Supertex SR10是一款非隔离、电容耦合的开关并联稳压器，设计用于直接从交流线路供电。输出电压可以使用内部反馈分压器固定在6.0V、12V或24V，也可以使用外部反馈分压器在6.0V至28V范围内进行调节。通过选择交流线路上的串联耦合电容（Cs），输出电流能力可扩展至50mA。待机功率可低于20mW，根据配置和瞬态保护程度，效率可达75%。除Cs外，所有组件均为低电压组件，简化了PCB布局，消除了对高压爬电的担忧。Cs串联电容的电抗提供了固有的短路保护功能，即使输出端发生完全短路，也能限制电流。过流保护（OCP）在线路瞬变期间会关闭并联电路。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- SR10LG-G
- 商品编号
- C624742
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 90V~275V | |
| 开关频率 | - | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 特性 | 短路保护(SCP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出电压 | 6V~28V |
商品概述
Supertex SR10是一款非隔离、电容耦合的开关并联稳压器，设计用于直接从交流线路供电。输出电压可以使用内部反馈分压器固定在6.0V、12V或24V，也可以使用外部反馈分压器在6.0V至28V范围内进行调节。通过选择交流线路上的串联耦合电容（Cs），输出电流能力可扩展至50mA。待机功率可低于20mW，根据配置和瞬态保护程度，效率可达75%。 除Cs外，所有组件均为低电压组件，简化了PCB布局，消除了对高压爬电的担忧。 Cs串联电容的电抗提供了固有的短路保护功能，即使输出端发生完全短路，也能限制电流。过流保护（OCP）在线路瞬变期间会关闭并联电路。
商品特性
- 20mA时效率高达75%
- 待机功率低于20mW
- 可选6.0V、12V或24V固定输出电压，或在6.0V至28V范围内可调
- 输出电流可扩展至50mA
- 120VAC至240VAC输入
- 无磁性元件
- 固有的短路保护
应用领域
- 家用电器
- 白色家电
- 照明控制
- 电表
