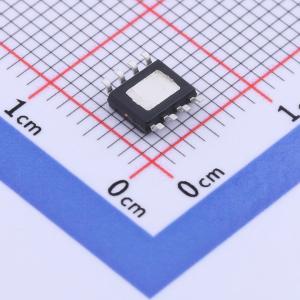

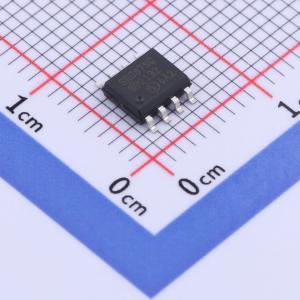

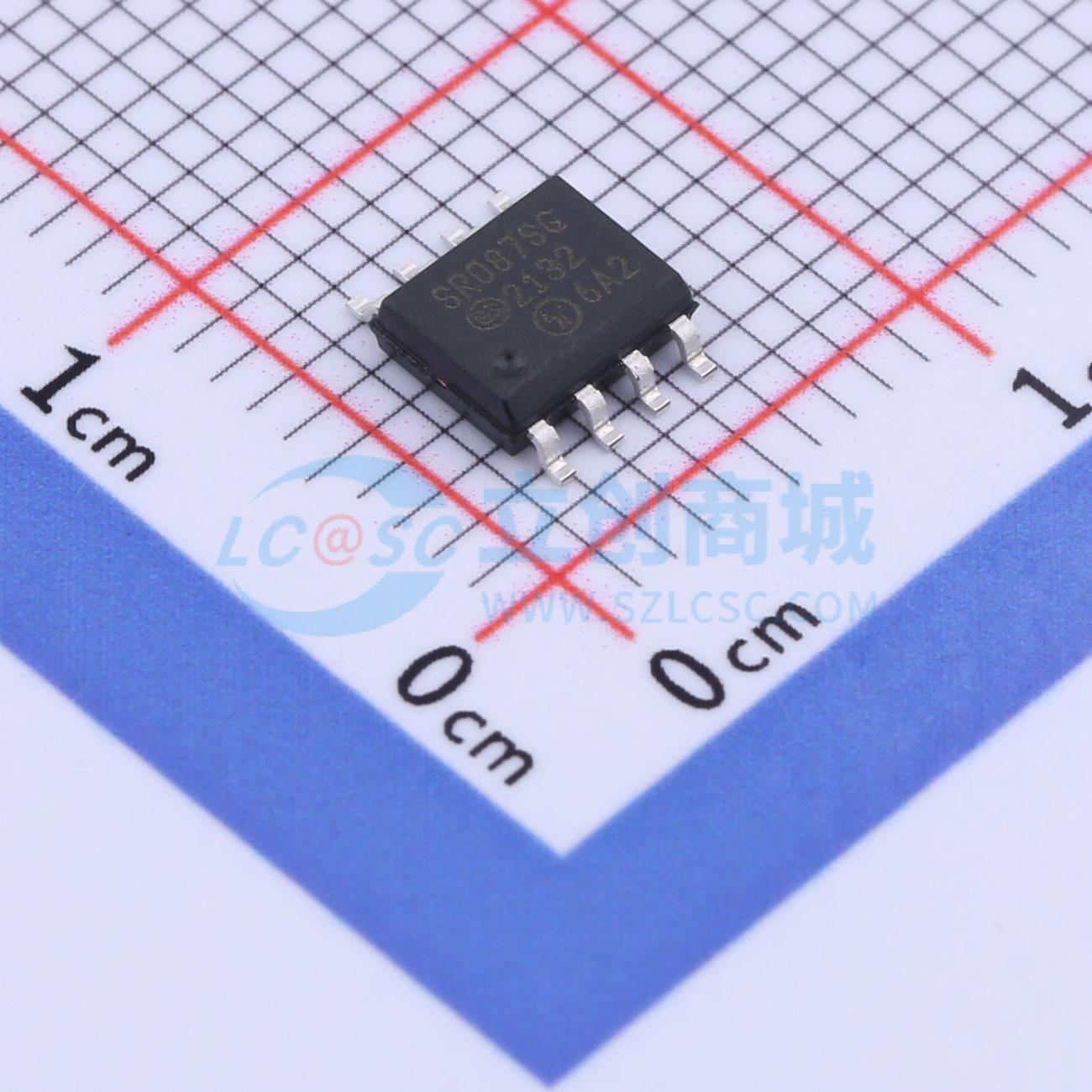

SR087SG-G
可调离线无电感开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SR086/SR087是无电感开关稳压器，设计用于直接由整流后的交流线路供电。其工作原理是，当整流后的交流电压低于输出电压时，导通通晶体管；当输出电压达到特定水平时，关断通晶体管。这些IC的主输出电压可调，范围为9V至50V，此外，SR086有一个3.3V的固定输出，SR087有一个5V的固定输出。在120VAC应用中，对于高达1W的负载，效率可达约55%；在230VAC应用中，对于高达800mW的负载，效率约为50%。逻辑电平使能输入可禁用SR086/SR087，在将它们用作持续供电电源时非常有用。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- SR087SG-G
- 商品编号
- C624741
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 软启动 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出电压 | 9V~50V |
商品概述
SR086/SR087是无电感开关稳压器，设计用于直接由整流后的交流线路供电。其工作原理是，当整流后的交流电压低于输出电压时，导通通晶体管；当输出电压达到特定水平时，关断通晶体管。这些IC的主输出电压可调，范围为9V至50V，此外，SR086有一个3.3V的固定输出，SR087有一个5V的固定输出。在120VAC应用中，对于高达1W的负载，效率可达约55%；在230VAC应用中，对于高达800mW的负载，效率约为50%。 逻辑电平使能输入可禁用SR086/SR087，在将它们用作持续供电电源时非常有用。
商品特性
- 无磁性元件高效运行
- 无需高压电容器
- 主输出电压可调（9V至50V）
- 额外的内部线性稳压器： - SR086为3.3V - SR087为5V
- 组合输出电流高达100mA
- 适用于120VAC/230VAC的单一物料清单
- 内置软启动
- 待机功耗低于200mW
应用领域
- 白色家电
- 家用电器
- 照明控制
- 断路器
- 持续供电电源
