TC1108-3.3VDBTR

300mA CMOS低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是固定输出、高精度的CMOS低压差稳压器。满载时总电源电流通常为50μA（比双极稳压器低20至60倍）。具有超低噪声运行、非常低的压差（满载时通常为240mV）以及对负载阶跃变化的快速响应等特点。集成了过温和过流保护功能，使用仅1μF的输出电容即可保持稳定，最大输出电流为300mA，采用SOT-223封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC1108-3.3VDBTR
商品编号: C622711

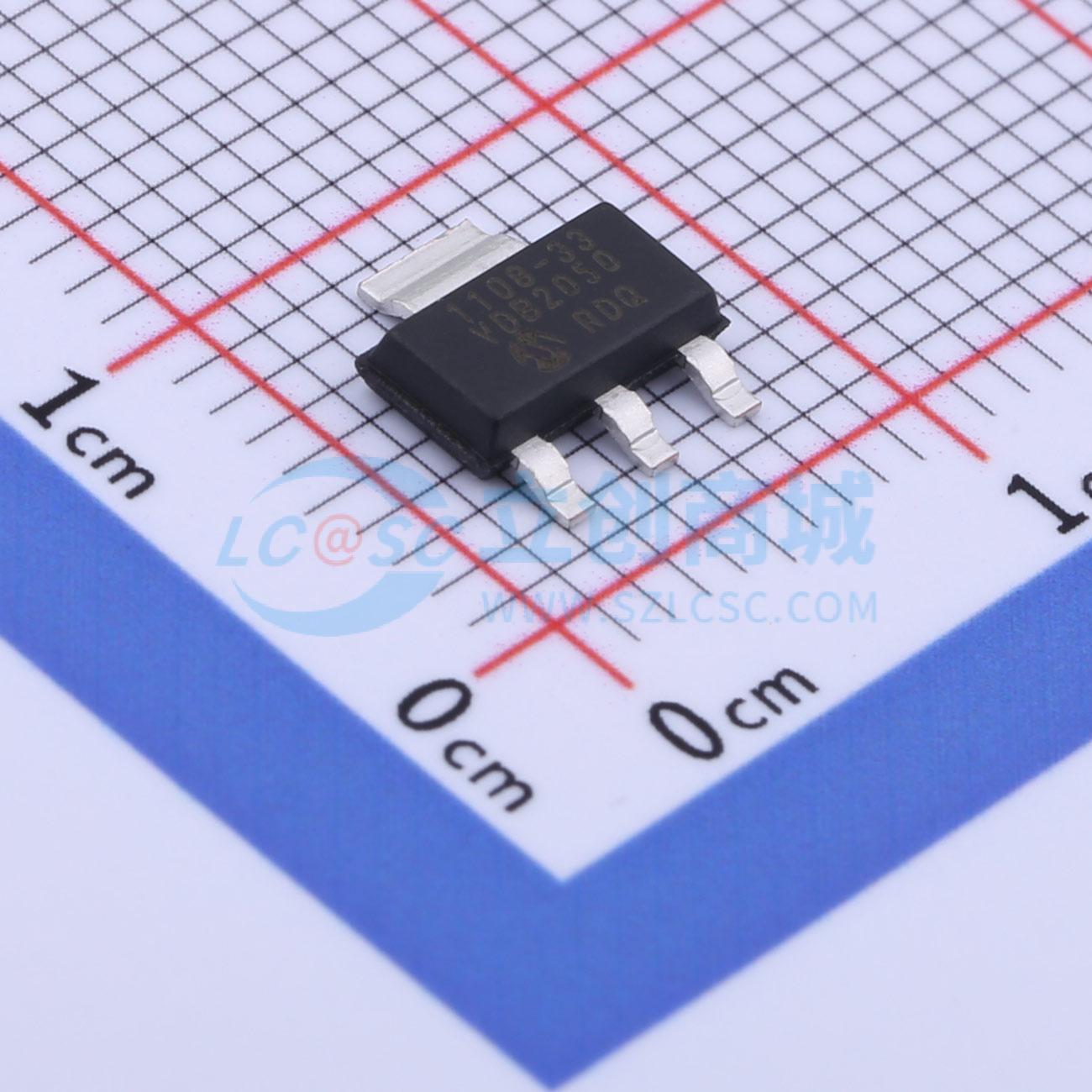

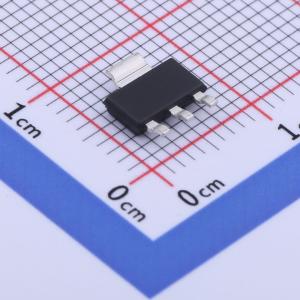

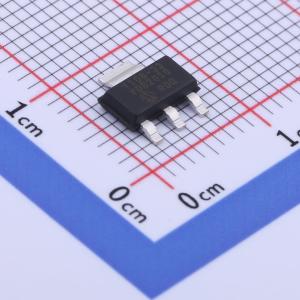

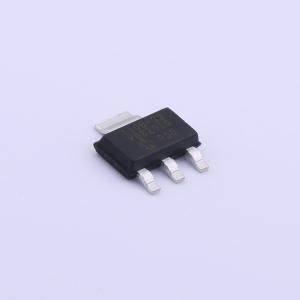

商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

TC1108是一款固定输出、高精度（典型值±0.5%）的CMOS低压差稳压器。满载时的总电源电流典型值为50μA（比双极型稳压器低20至60倍）。 TC1108的主要特性包括超低噪声运行、极低的压差（满载时典型值为240mV）以及对负载阶跃变化的快速响应。 TC1108集成了过温和过流保护功能。仅需1μF的输出电容即可保持稳定，最大输出电流为300mA。它采用SOT - 223封装。 TC1108是一款精密的固定输出LDO。与双极型稳压器不同，TC1108的电源电流不会随负载电流的增加而增加。此外，在整个0mA至IOUTMAX的工作负载电流范围内，VOUT保持稳定并符合稳压要求（这在RTC和CMOS RAM电池备份应用中是一个重要考虑因素）。

商品特性

极低的电源电流，典型值<50μA
极低的压差
300mA输出电流
高输出电压精度
标准或定制输出电压
过流和过温保护

应用领域

电池供电系统
便携式计算机
医疗仪器
仪表
蜂窝/GSM/PHS手机
开关电源的线性后置稳压器
寻呼机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)

	属性	参数值
	压差	480mV@(300mA)
	静态电流(Iq)	-
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
