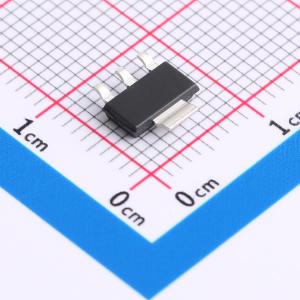

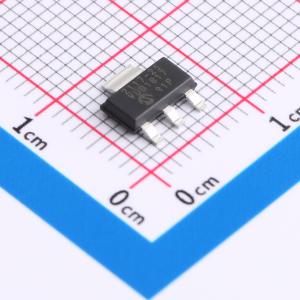

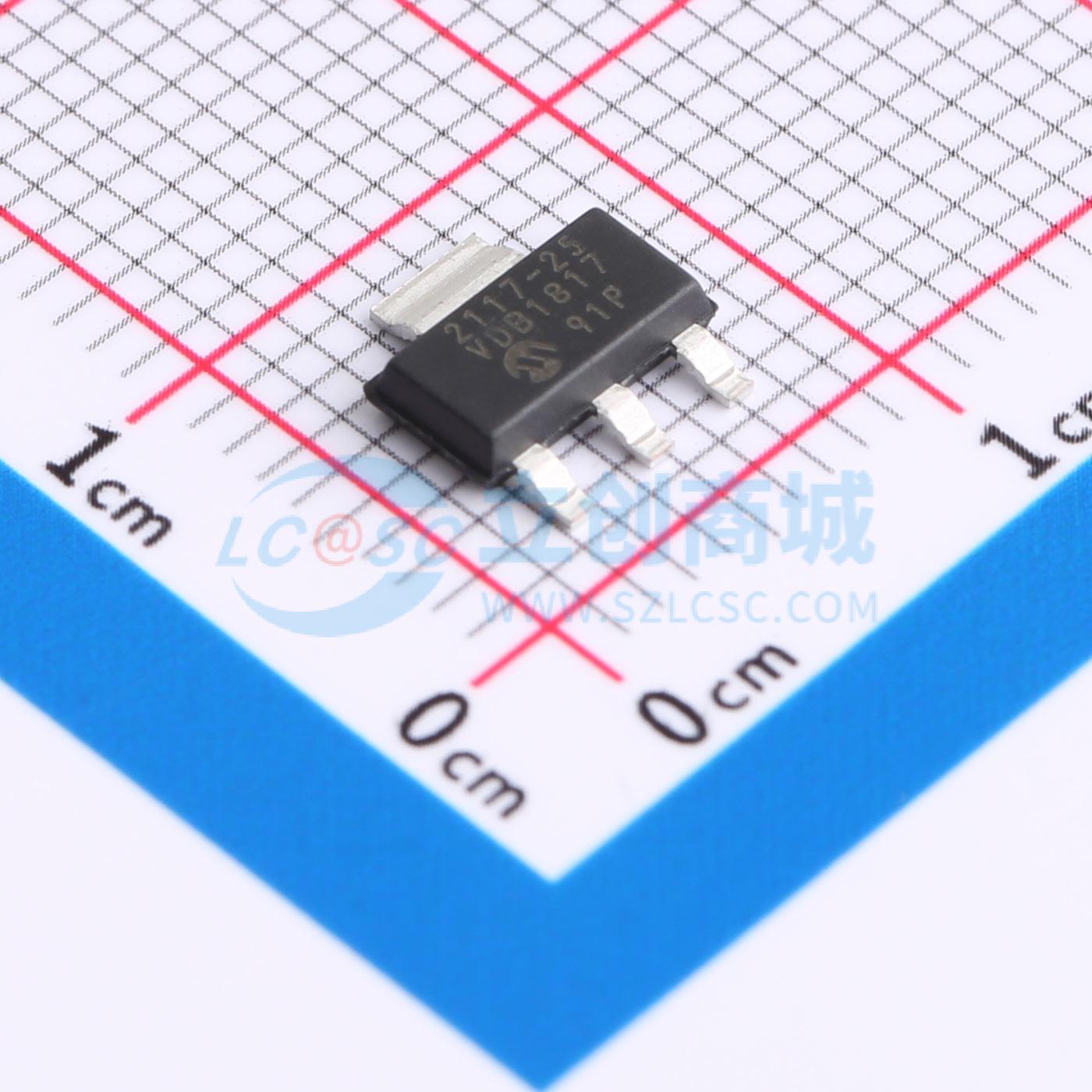

TC2117-2.5VDBTR

800 mA 固定输出低压差正电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC2117 是一款固定输出、高精度（典型值为±0.5%）的 CMOS 低压差稳压器。该器件专为电池供电系统设计，其 CMOS 架构消除了无用的接地电流，显著延长了电池使用寿命。满载时的总电源电流典型值为 80 μA（比双极型稳压器低 20 至 60 倍）
品牌名称: MICROCHIP(美国微芯)
商品型号: TC2117-2.5VDBTR
商品编号: C622722
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.199克(g)

商品参数

商品概述

TC2117是一款固定输出、高精度（典型值±0.5%）的CMOS低压差稳压器。专为电池供电系统设计，TC2117的CMOS结构消除了无用的接地电流，显著延长了电池使用寿命。满载时的总电源电流典型值为80 μA（比双极稳压器低20至60倍）。 TC2117的主要特性包括超低噪声、极低的压差（满载时典型值为450 mV）以及对负载阶跃变化的快速响应。TC2117集成了过温和过流保护功能。仅需1 μF的输出电容，TC2117就能保持稳定，最大输出电流为800 mA。该器件提供3引脚SOT - 223和3引脚DDPAK封装。

商品特性

固定输出电压：1.8V、2.5V、3.0V、3.3V
极低的压差
额定输出电流800 mA
高输出电压精度
标准或定制输出电压
过流和过温保护
节省空间的SOT - 223封装

应用领域

5V转3.3V线性稳压器
便携式计算机
仪器仪表
电池供电系统
开关电源的线性后置稳压器
FPGA、PLD、CPU和DSP的核心电压供电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	2.5V
	输出电流	800mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)

	属性	参数值
	压差	1.2V@(800mA)
	静态电流(Iq)	130uA
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
