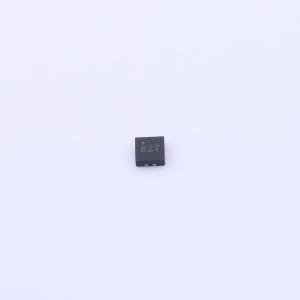

温馨提醒：图片仅供参考，商品以实物为准

MIC826TYMT-TR

带看门狗定时器、手动复位和双输出的电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低电流、超小型电压监控器，具有手动复位输入、看门狗定时器以及高电平有效和低电平有效的推挽输出。当电源电压降至出厂预设的阈值电压以下、/MR引脚被拉低或看门狗超时，复位输出将被置位并保持。在电源电压升至上升阈值电压以上或手动复位输入置为高电平后，复位将在复位超时延迟期间保持置位。在/MR上集成了上拉电阻
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC826TYMT-TR
商品编号: C622516
商品封装: DFN-6-EP(1.6x1.6)
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

MIC826是一款低电流、超小型电压监控器，具备手动复位输入、看门狗定时器以及高电平有效和低电平有效的推挽输出。当电源电压降至工厂预设的阈值电压以下、/MR引脚被拉低或看门狗定时器超时，复位输出将被置位并保持。在电源电压升至上升阈值电压以上或手动复位输入被置为高电平后，复位将在复位超时延迟期间被置位。 MIC826的/MR引脚集成了上拉电阻。低电平有效的推挽复位输出(/RESET)和高电平有效的复位输出(RESET)在与各种微控制器、电源管理集成电路(PMIC)或负载开关接口时提供了灵活性。对于不需要看门狗监控的应用，看门狗输入可以不连接。 MIC826的静态电流仅为3.8μA，采用节省空间的小型6引脚1.6mm x 1.6mm Thin DFN封装。其工作温度范围为-40°C至+125°C。

商品特性

精确监控1.8V至5V电源
在TA = +25°C时，阈值精度为±0.5%
在TA = -40°C至+125°C范围内，阈值精度为±1.5%
3.8μA电源电流（MIC826S/R/T/W/Y/Z）
4.8μA电源电流（MIC826L/M）
手动复位输入
140ms（最小值）复位超时时间
1.6s（典型值）看门狗超时时间
悬空看门狗定时器输入可禁用看门狗定时器
高电平有效和低电平有效的推挽输出
保证复位输出在VCC = 1V时仍有效
-40°C至+125°C结温范围
6引脚1.6mm×1.6mm×0.5mm Thin DFN封装
尺寸比MAX823/MAX824/MAX825/ADM823/ADM824/ADM825小50%
看门狗输入电流比竞品低8倍

应用领域

微处理器系统
计算机
智能仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	3.15V~3.6V
	复位有效电平	低电平有效
	阈值电压	3.075V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	3.8uA
