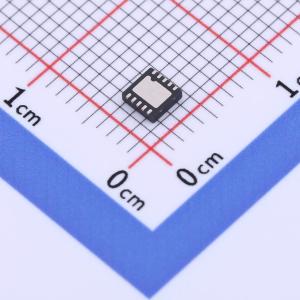

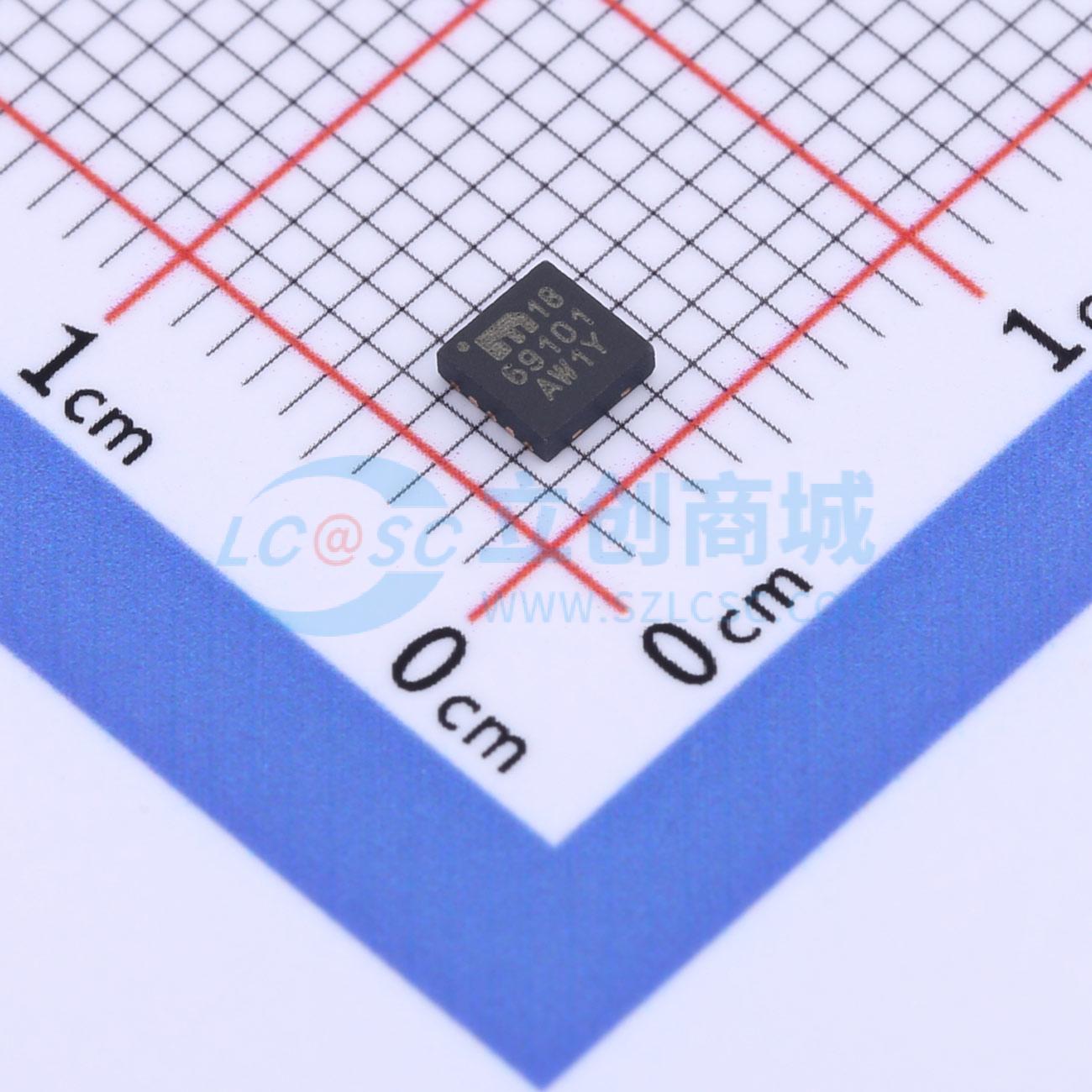

温馨提醒：图片仅供参考，商品以实物为准

MIC69101-1.8YML-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC69101-1.8YML-TR
商品编号: C622506
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

MIC69101/103是MIC69xxx系列大电流、低压稳压器中输出电流为1A的产品，该系列支持1A、1.5A、3A和5A的电流。MIC69101/103采用单路低压电源供电，在最坏情况下仍能提供高精度和500mV的超低压差。 MIC69101/103的输入电压范围为1.65V至5.5V。它专为驱动需要大电流、低电压的数字电路而设计（如PLD、DSP、微控制器等）。这些稳压器有可调输出电压和固定输出电压两种类型，固定输出电压包括1.8V。可调版本的输出电压可低至0.5V。 MIC69101/103的HCAP设计针对使用低容值、低ESR陶瓷输出电容时的稳定性进行了优化。 MIC69101/103具备热关断和限流保护功能，还设有逻辑使能和错误标志引脚。 MIC69101/103采用小巧的10引脚、3mm x 3mm DFN封装，工作温度范围为-40°C至+125°C。

商品特性

单输入电压范围：VIN 1.65V至5.5V
全温度范围内最大压差（VIN - VOUT）为500mV
可调输出电压低至0.5V
使用4.7μF陶瓷输出电容时保持稳定
出色的线性和负载调节特性
逻辑控制关断
热关断和限流保护
10引脚、3mm x 3mm DFN封装
结温范围为-40°C至+125°C

应用领域

负载点应用
工业电源
敏感射频应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	-
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	-
	压差	-
