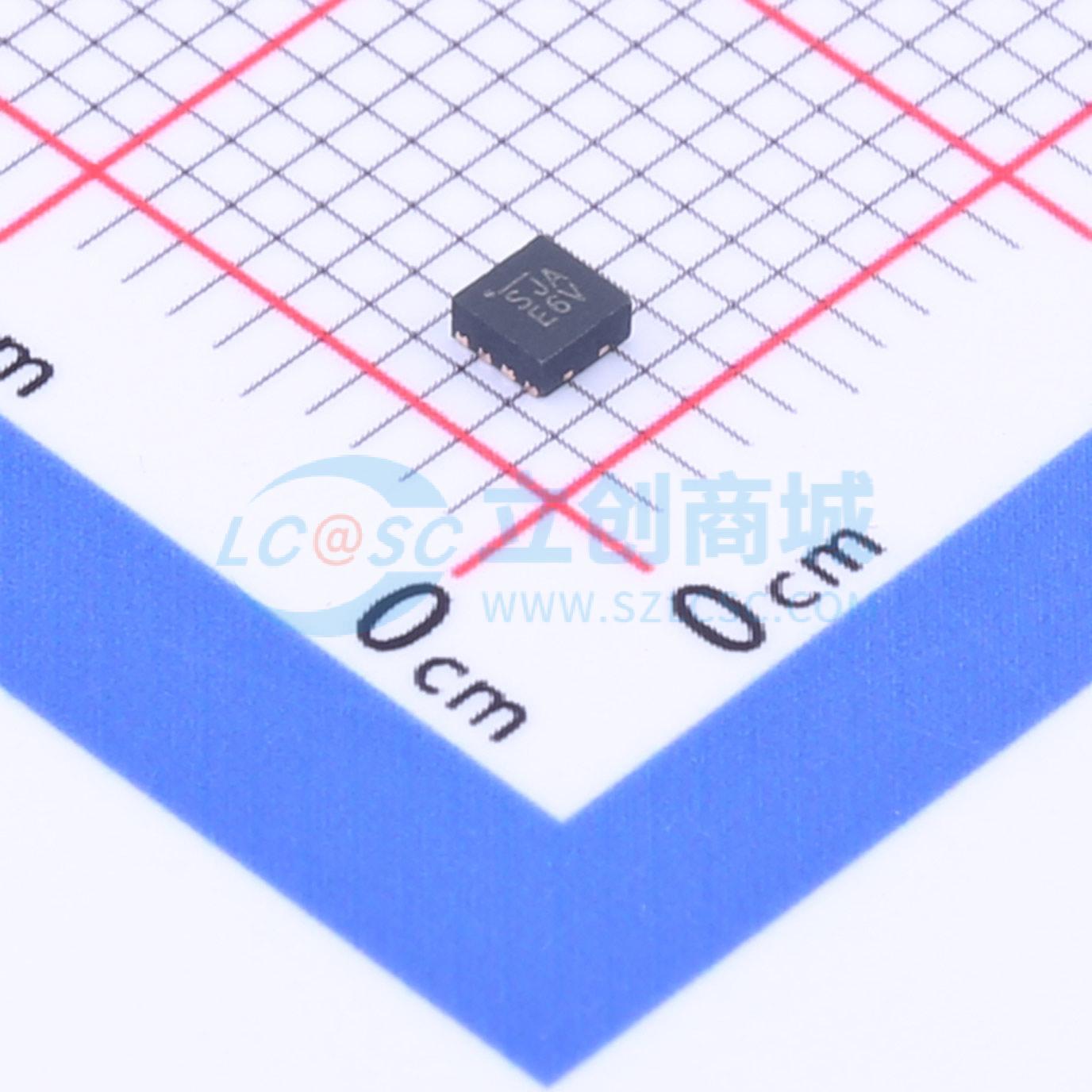

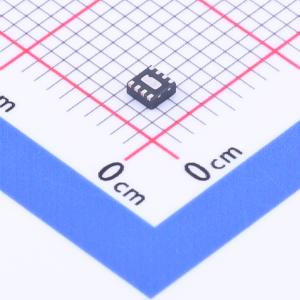

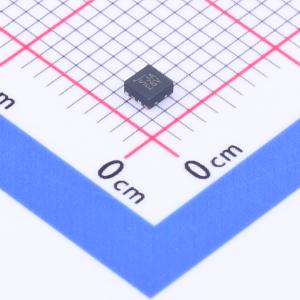

MIC2288YML-TR

1A, 1.2MHz PWM升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC2288是一款1.2MHz PWM升压转换器,输入电压范围为2.5V至10V,输出电压可调至34V,最大输出电流为1A。该器件采用低剖面的5引脚Thin SOT23和2mm x 2mm 8引脚DFN封装选项。具有内部34V/1A开关,可在小型封装中实现高功率密度。支持陶瓷电容器,具有<1%的线路和负载调节性能,低输出电压纹波,<1μA关断电流,欠压锁定,输出过压保护（仅DFN封装）,过温关断等功能。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2288YML-TR
商品编号: C621724
商品封装: TDFN-8L-EP(2x2)
包装方式: 编带
商品毛重: 0.063克(g)

商品参数

商品概述

MIC2288是一款1.2 MHz PWM的DC/DC升压开关稳压器，提供薄型Thin SOT23和2 mm×2 mm DFN封装选项。MIC2288器件的内部34V/1A开关可实现高功率密度，使其能够以极小的占位面积为大负载供电。 MIC2288采用恒定频率、1.2 MHz PWM的电流模式控制方案，并具备内部补偿功能，可提供出色的瞬态响应和输出稳压性能。高频操作允许使用小型、薄型的外部组件，从而节省了电路板空间。固定频率PWM拓扑结构还可减少输入电源的杂散开关噪声和纹波。 MIC2288提供薄型5引脚Thin SOT23封装和2 mm×2 mm 8引脚DFN无引脚封装。DFN封装选项具备输出过压保护功能。 MIC2288的结温范围为-40℃至+125℃。

商品特性

2.5V至10V输入电压范围
输出电压可调节至34V
开关电流超过1A
1.2 MHz PWM工作频率
使用陶瓷电容时稳定
线性和负载调节率<1%
低输出电压纹波
关断电流<1 μA
欠压锁定
输出过压保护（MIC2288YML）
过温关断
薄型5引脚SOT23封装选项
2 mm×2 mm无引脚8引脚DFN封装选项
结温范围-40℃至+125℃

应用领域

有机EL电源
TFT-LCD偏置电源
DSL应用的12V电源
多输出DC/DC转换器
正负输出稳压器
SEPIC转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~10V
	输出电压	-
	输出电流	1.2A
	开关频率	1.05MHz~1.35MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
