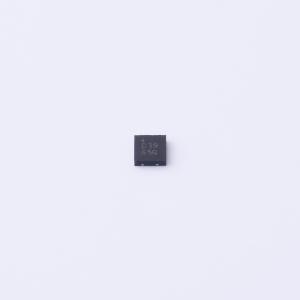

MIC2039EYMT-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种高端MOSFET功率分配开关，通过5%的电流限制精度提高系统可靠性。工作输入电压范围为2.5V至5.5V，内部有电流限制，并具备热关断功能，以保护设备和系统。提供高电平或低电平逻辑电平使能输入控制。具有一个开漏故障状态输出标志，内置32ms延迟，在过流或热关断条件下输出低电平。具有可调输出电流限制，可通过电阻从0.2A至2.5A进行编程。还提供独特的启动功能，允许在启动期间或稳态运行时瞬间产生高达二次电流限制的高电流浪涌，适用于对具有高浪涌电流的负载（如电容器）进行充电。有6引脚SOT-23和6引脚2mm×2mm薄型DFN封装。工作结温范围为-40℃至 + 125℃。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2039EYMT-TR
商品编号: C621518
商品封装: UDFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

参数完善中

商品概述

MIC2039是一款高边MOSFET电源分配开关，通过使用5%的电流限制精度来提高系统可靠性。它的输入电压工作范围为2.5V至5.5V，内部具有电流限制，并且具备热关断功能以保护设备和系统。MIC2039提供主动高或主动低逻辑电平使能输入控制。它有一个内置32毫秒延迟的开漏故障状态输出标志，在过流或热关断条件下会拉低。

MIC2039具有可调输出电流限制，可以通过电阻编程从0.2A到2.5A。它还提供了一个独特的启动特性，允许在启动或稳态运行期间出现高达次级电流限制（ILIMIT_2nd）的瞬时大电流浪涌。这对于具有高涌电流的负载（如电容器）充电非常有用。一旦发生过流情况，这些开关将进入恒定电流限制模式，除非芯片温度超过热关断规格。

MIC2039采用6引脚SOT-23和6引脚2毫米x 2毫米薄型DFN封装。其工作结温范围为-40℃至+125℃。

商品特性

±5% 电流限制精度
输入电源范围从 2.5V 到 5.5V
低静态电流：典型值 100 μA（开关开启）
典型 RDS(ON) 为 75 mΩ（在 5V 时）
可调输出电流范围从 0.2A 到 2.5A
Kickstart：瞬时次级电流限制阈值（120 ms 周期）
软启动功能
欠压锁定 (UVLO)
快速 10 μs 短路响应时间（非 Kickstart 选项）
故障状态输出标志
逻辑控制使能（高电平有效、低电平有效）
热关断
与 MIC2009/MIC2019 引脚兼容
6 引脚 2 mm x 2 mm 薄 DFN 和 6 引脚 SOT-23 封装
结温范围从 -40°C 到 +125°C

应用领域

USB 外设和兼容 USB 2.0/3.0 的设备
DTV/STB
笔记本电脑和消费电子产品
通用电源分配
