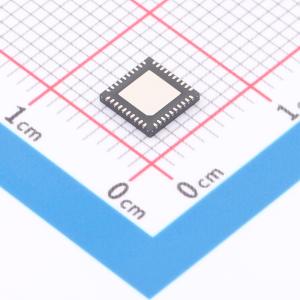

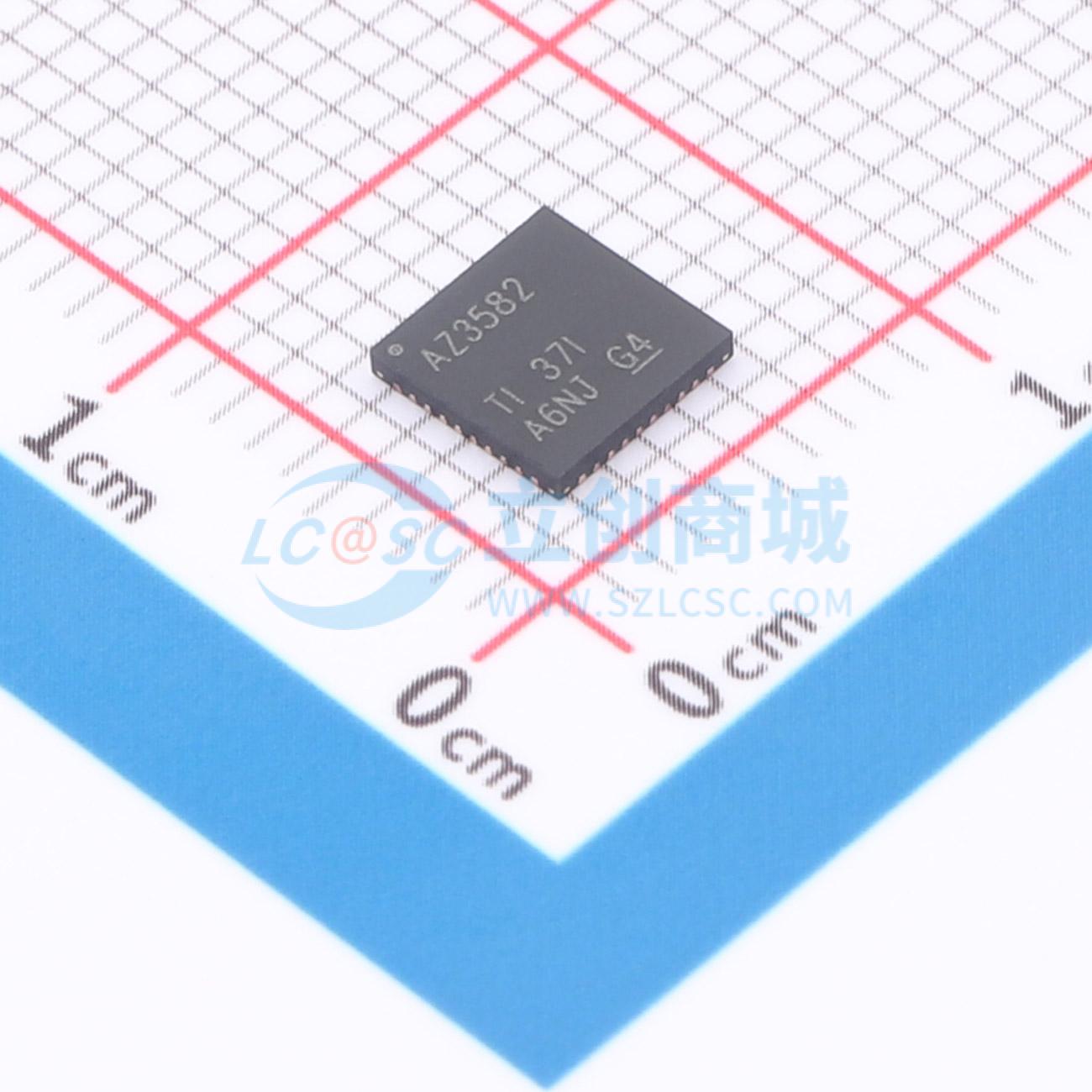

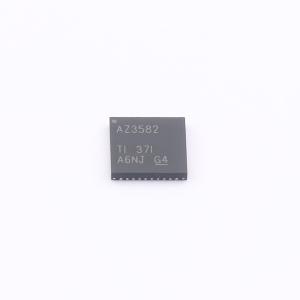

ADC3582IRSBR

ADC358x 是一款低噪声、超低功耗的 18 位 65 MSPS 高速 ADC 系列产品。该系列专为实现低噪声性能而设计，其噪声谱密度低至 -160 dBFS/Hz，同时具备出色的线性度和动态范围。ADC358x 不仅拥有出色的直流精度，还支持中频采样，适用于广泛的应用场景。高速控制环路可受益于其低至仅 1 个时钟周期的短延迟。该 ADC 在 65 Msps 采样率下仅消耗 119 mW 功率，且功耗会随采样率降低而相应降低。 ADC358x 使用串行 LVDS（SLVDS）接口输出数据，可最大程度减少数字互连数量。该器件支持单通道和双通道选项。ADC358x 是一个引脚兼容的系列产品，具有不同的速度等级。它采用 40 引脚 QFN 封装（5 × 5 mm），支持 -40 至 +105°C 的扩展工业温度范围。

• 18 位 10/25/65 MSPS ADC
• 本底噪声：-160 dBFS/Hz
• 具备优化功率缩放功能的超低功耗：77 mW（10 MSPS）至 119 mW（65 MSPS）
• 延迟：1 个时钟周期（单通道 SLVDS）
• 标称 18 位，无漏码
• 积分非线性/微分非线性：±7/±0.7 LSB（典型值）
• 参考源：外部或内部
• 输入带宽：900 MHz（3dB）
• 工业温度范围：-40 至 +105°C
• 片上数字滤波器（可选）
• 抽取因子：2、4、8、16、32
• 32 位数控振荡器（NCO）
• 串行 LVDS 数字接口（2 通道、1 通道和 1/2 通道）
• 小尺寸：40 引脚 WQFN（5×5 mm）封装
• 频谱性能（fIN = 1 MHz）：信噪比：84.5 dBFS，无杂散动态范围：95 dBc，二次谐波、三次谐波无杂散动态范围：100 dBFS（最差杂散）
• 频谱性能（fIN = 20 MHz）：信噪比：83.5 dBFS，无杂散动态范围：90 dBc，二次谐波、三次谐波无杂散动态范围：95 dBFS（最差杂散）

• 高速数据采集
• 工业监测
• 软件定义无线电
• 电能质量分析仪
• 源测量单元（SMU）
• 通信基础设施
• 频谱分析仪
• 控制环路
• 仪器仪表
• 成像
• 光谱学
• 雷达
• 声纳
