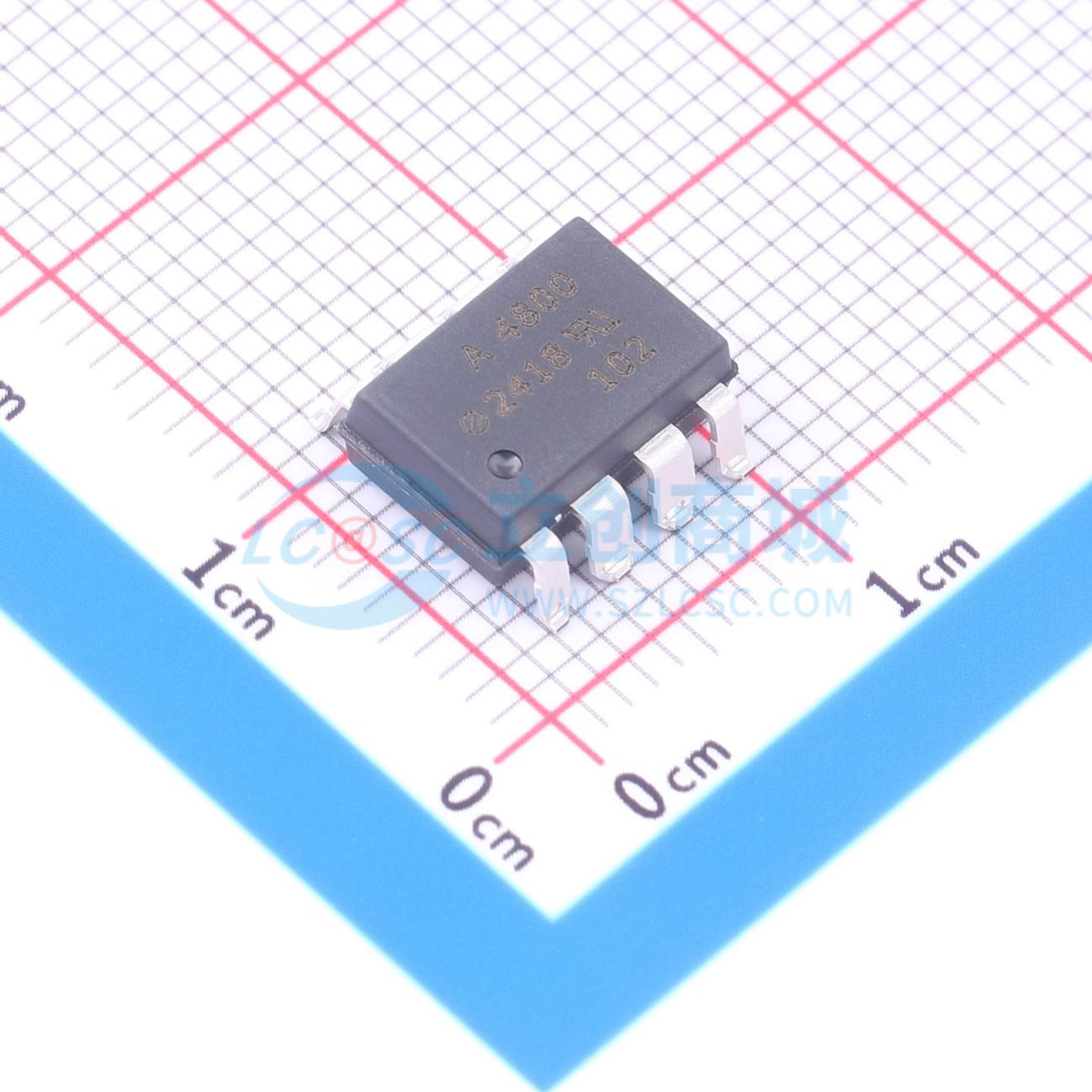

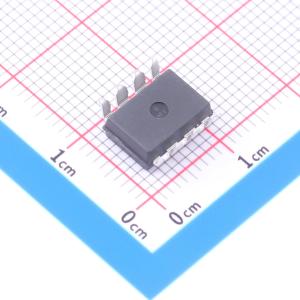

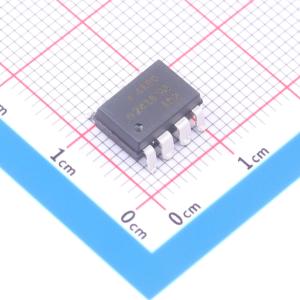

ACPL-4800-500E

ACPL-4800高速光耦合器包含一个砷化镓磷发光二极管和一个内置施密特触发器的光电探测器，可提供逻辑兼容的波形，无需额外的波形整形电路。其推挽输出结构无需上拉电阻，可直接驱动智能功率模块或栅极驱动器。

• 性能指标针对工业温度范围 -40°C ~ 100°C 内的快速智能功率模块应用进行规定
• 宽工作电源电压范围：4.5V 至 20V
• 典型传播延迟为 150 ns
• 最大脉冲宽度失真为 250 ns
• 传播延迟差最小 -100 ns，最大 250 ns
• 在共模电压为 1000V 时，最小共模瞬态抗扰度为 30kV/μs
• 具有迟滞功能
• 推挽输出（无需上拉电阻）
• 安全认证：UL 1577，3750 Vrms / 1 分钟；CSA 文件 CA88324，通知 #5；IEC/EN/DIN EN 60747-5-2，最大重复峰值隔离电压为 630 Vpeak

• 智能功率模块接口隔离
• 隔离式 IGBT/MOSFET 栅极驱动
• 交流和无刷直流伺服电机驱动器
• 低功率逆变器
• 通用数字隔离
