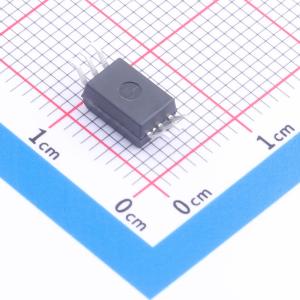

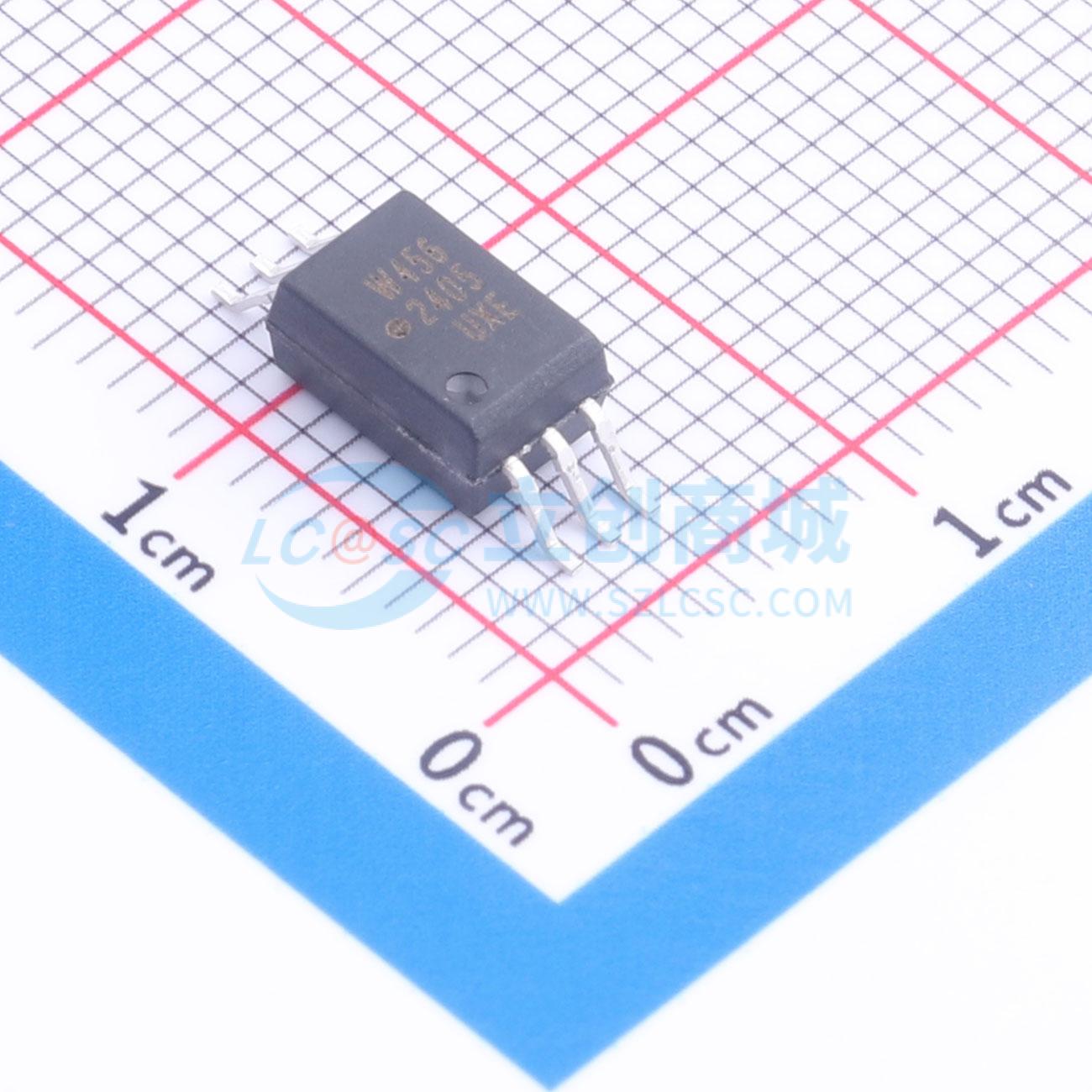

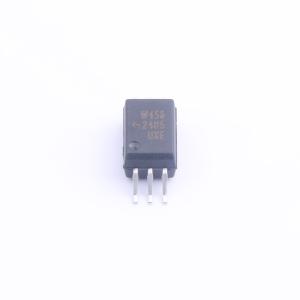

ACPL-W456-000E

高共模抑制智能功率模块和栅极驱动接口光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-W456-000E
商品编号: C5547113
商品封装: SOIC-6-300mil
包装方式: 管装
商品毛重: 0.84克(g)

商品概述

ACPL-P456和ACPL-W456包含一个GaAsP LED，该LED与一个集成的高增益光电探测器光耦合。器件间最小化的传播延迟差异使这些光耦合器成为通过减少开关死区时间来提高逆变器效率的出色解决方案。规格和性能曲线针对典型的IPM应用给出。注意：必须在引脚4和6之间连接一个0.1μF的旁路电容。

商品特性

性能针对工业温度范围内的常见IPM应用进行规定
极短的最大传播延迟
最小化的脉冲宽度失真
极高的共模抑制比
高电流传输比
提供具有8毫米爬电距离和电气间隙的拉伸型SO-6封装
安全认证：符合UL 1577标准，认可3750Vrms（ACPL-W456所有器件以及ACPL-P456的020选项器件为5000Vrms）持续1分钟；获得CSA批准；符合IEC/EN/DIN EN 60747-5-5标准，对于060选项，VIORM = 1140Vpeak（ACPL-W456）和VIORM = 891Vpeak（ACPL-P456）

应用领域

IPM隔离
隔离式IGBT/MOSFET栅极驱动
交流和无刷直流电机驱动
工业逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~30V

	属性	参数值
	通道数	1
	工作温度	-40℃~+100℃
	功能特性	-
