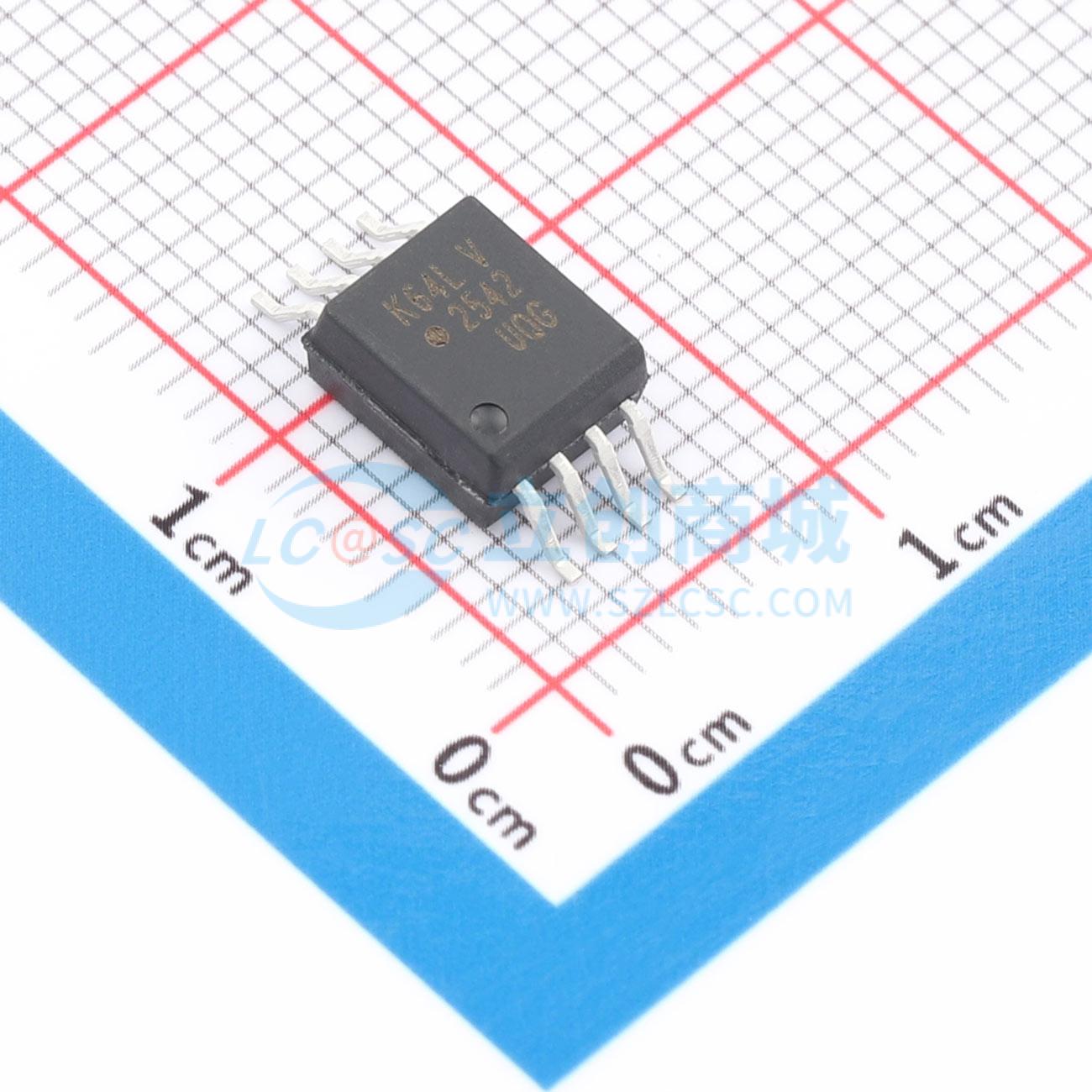

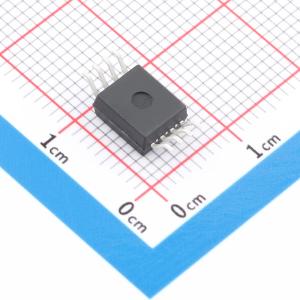

ACPL-K64L-060E

低功耗数字CMOS光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-K64L-060E
商品编号: C5547029
商品封装: SOIC-8-6.8mm
包装方式: 管装
商品毛重: 1.19克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	35kV/us
	传输速率	10Mbps
	CTR-电流传输比	-
	通道数	2
	工作温度	-40℃~+105℃
	传播延迟 tpLH	80ns

	属性	参数值
	传播延迟 tpHL	80ns
	输入阈值电流(FH)	1.3mA
	输出电流	10mA
	耗散功率(Pd)	-
	输出电压	-
	正向压降(Vf)	1.3V
	直流反向耐压(Vr)	5V
	正向电流(If)	-
	功能特性	内置施密特触发器

商品概述

低功耗 ACPL-x6xL 系列数字光耦合器集成了铝镓砷发光二极管和高增益光电探测器。该光耦合器功耗极低，在整个温度范围内每通道最大消耗电流为 1.3 mA。其正向 LED 驱动电流可低至 1.6 mA，大多数微处理器可直接驱动。内部法拉第屏蔽层确保共模瞬态抗扰度最小值为 20kV/μs。在保持 TTL/CMOS 兼容性的同时，实现了最高的交流和直流电路隔离性能。光耦合器的 CMOS 输出具有压摆率控制功能，其设计允许在较宽的负载电容范围内控制上升和下降时间。 ACPL-x6xL 系列支持 3.3V 和 5V 电源电压工作，并在 -40℃ 至 +105℃ 的温度范围内保证交流和直流性能。这些低功耗光耦合器适用于高速逻辑接口应用。

商品特性

低 IDD 电流：最大 1.3 mA/通道
低输入电流：1.6mA
内置压摆率控制输出
在 VCM = 1000 V 时，最小共模抑制比为 20 kV/μs
高速：最小 10 MBd
在宽温度范围 -40℃ 至 +105℃ 内保证交流和直流性能
封装选择：SO-5、SO-8、拉伸型 SO-6 和拉伸型 SO-8
安全认证
符合 RoHS 标准

应用领域

通信接口
微处理器系统接口
模数转换器和数模转换器的数字隔离
