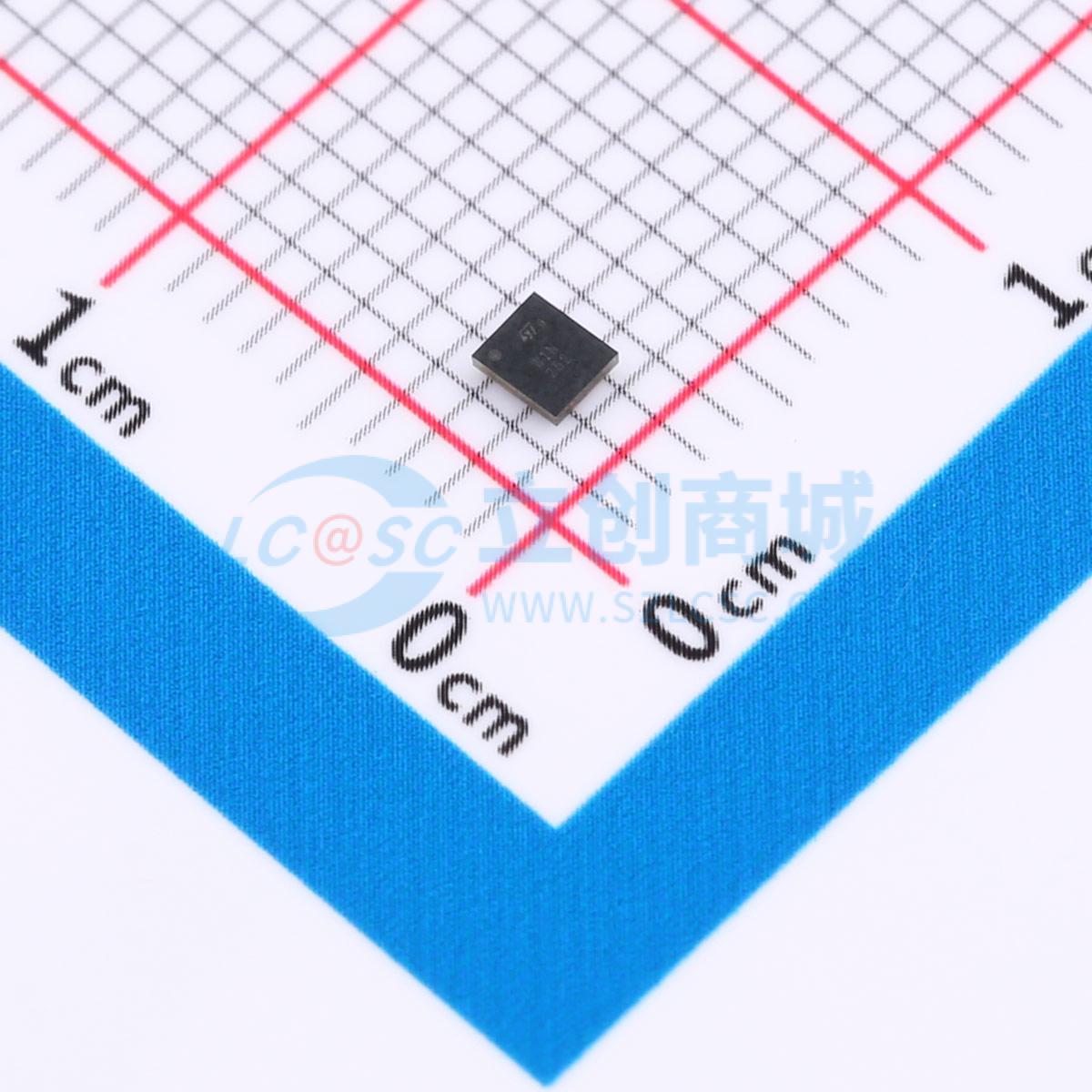

温馨提醒：图片仅供参考，商品以实物为准
BALFHB-WL-01D3
50Ω标称输入/共轭匹配巴伦，连接至集成谐波滤波器的BGA封装STM32WL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款超小型巴伦。该器件集成了匹配网络、巴伦和谐波滤波器。匹配阻抗已针对STM32WL sub-GHz无线微控制器进行了定制。它在非导电玻璃基板上使用IPD技术，优化了射频性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BALFHB-WL-01D3
- 商品编号
- C5456127
- 商品封装
- CSPG-8
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 862MHz~928MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 1dB | |
| 相位差 | 3.6° | |
| 幅度差(最大值) | 1dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 14dB | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 1.83mm | |
| 宽度 | 2.13mm | |
| 高度 | 0.63mm |
商品概述
意法半导体（STMicroelectronics）的BALFHB-WL-01D3是一款超小型巴伦。该器件集成了匹配网络、巴伦和谐波滤波器。匹配阻抗已针对STM32WL sub-GHz无线微控制器进行了定制。它采用意法半导体的IPD技术，在非导电玻璃基板上制造，优化了射频性能。
商品特性
- 与BGA STM32WL sub-GHz无线微控制器阻抗匹配的巴伦和发射谐波滤波器
- 针对高功率模式下的BGA STM32WL sub-GHz无线微控制器进行优化，适用于四层PCB
- 50 Ω标称输入，与BGA STM32WL共轭匹配的巴伦
- 天线端发射和接收的标称阻抗为50 Ω
- 深度发射谐波抑制滤波器
- 低插入损耗
- 小尺寸封装
- 回流焊后高度≤630 µm
- 高射频性能
- 减少射频物料清单和占用面积
- 符合ECOPACK2标准的元件
应用领域
- STM32WL sub-GHz无线微控制器
- 符合LPWAN标准的无线电解决方案，支持以下调制方式：LoRa、(G)FSK、(G)MSK和BPSK
