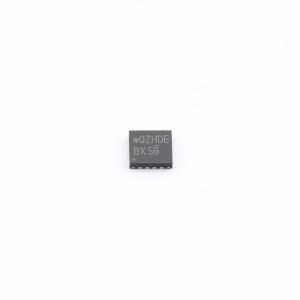

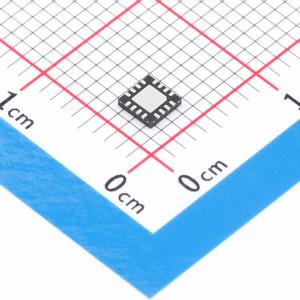

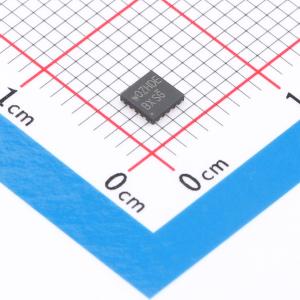

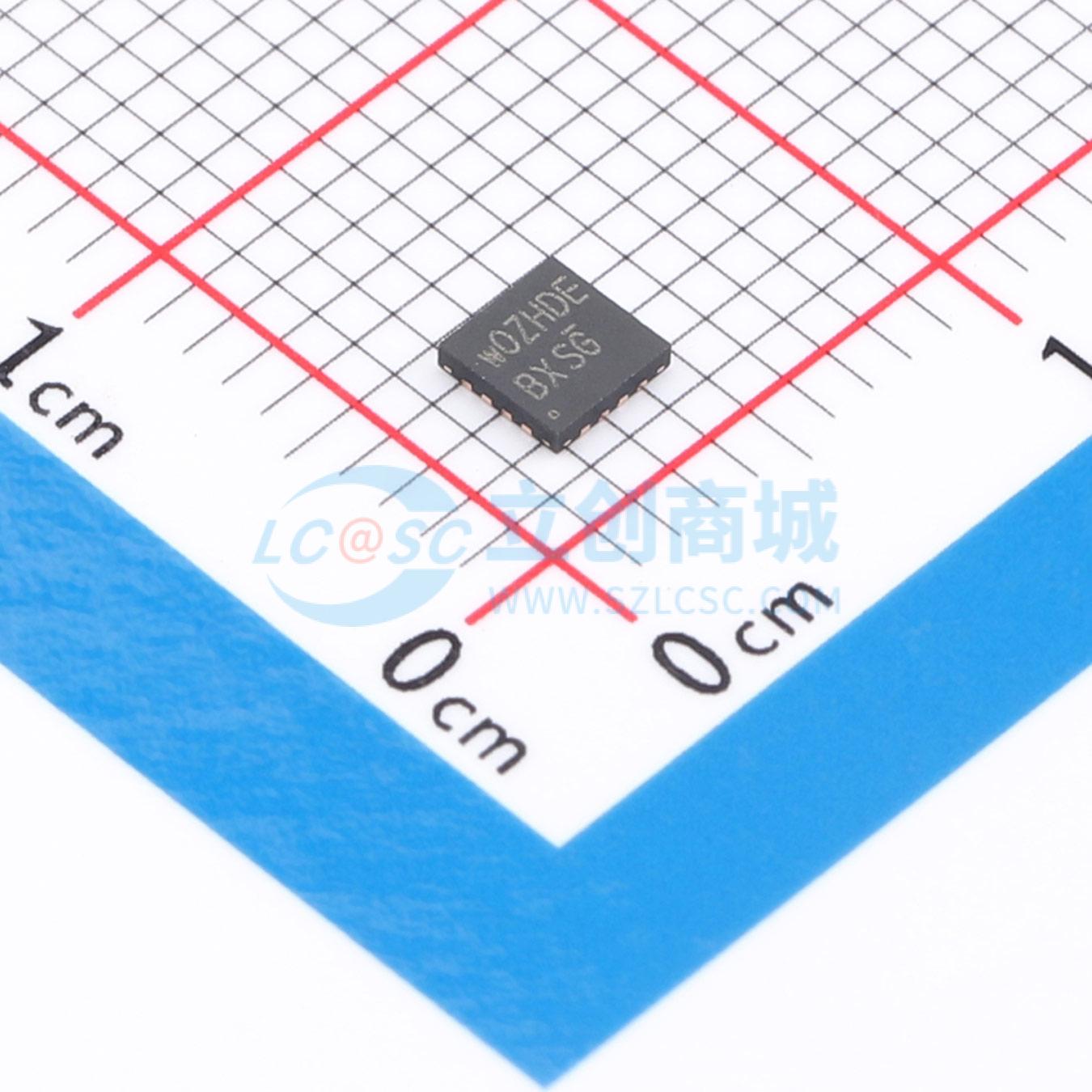

PI5USB2546HZHDEX

USB充电端口控制器和负载检测电源开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: DIODES(美台)
商品型号: PI5USB2546HZHDEX
商品编号: C5456108
商品封装: UQFN-16(3x3)
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

	属性	参数值
	导通电阻	73mΩ
	功能特性	短路保护；输出放电功能；过温保护；过流保护；欠压锁定
	工作温度	-40℃~+85℃

商品概述

PI5USB2546 是一款 USB 充电端口控制器和电源开关，集成了 USB 2.0 高速数据线 (D+/D–) 开关。它通过在 D+/D– 线上提供电气特征，支持特性部分所列的各种充电方案。该系列兼容流行的 BC1.2 兼容和非 BC1.2 兼容设备。PI5USB2546 完全支持通过鼠标/键盘（包括低速和全速）实现系统从 S3 状态唤醒。此外，它还通过 /STATUS 引脚支持两项独立的电源管理功能：用于 S4/S5 充电状态下的电源供应控制的电源唤醒，以及在多端口应用中管理端口功率的端口功率管理。其 73-mΩ 的电源分配开关适用于可能遇到重电容负载和短路的应用场景。两个可编程电流阈值为设置电流限制和负载检测阈值提供了灵活性。

商品特性

支持符合 USB 电池充电规范 1.2 的 CDP/DCP 模式
支持符合中国电信行业标准 YD/T1591-2009 的短路模式
通过自动选择支持非 BC1.2 充电模式（分压-1A 模式、分压-2A 模式、DCP-1.2V 模式）
支持睡眠模式充电及鼠标/键盘唤醒
为不请求 CDP 端口的设备提供自动 SDP/CDP 切换
支持 S4/S5 充电状态下的电源供应控制以及所有充电模式下的端口功率管理的负载检测
兼容 USB 2.0/3.0 电源开关要求
集成典型值 73-mΩ 的高端 MOSFET
可调电流限制，最高典型值 3A
工作电压范围：4.5V 至 5.5V
最大器件电流：器件禁用时为 2μA，器件启用时为 270μA
器件封装：ZH16 (TQFN)、ZHD16 (UQFN)
通过 UL 认证，CB 文件号 E341484

应用领域

USB 端口（主机和集线器）
笔记本和台式电脑
通用壁式充电适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	通道数	1
	工作电压	4.5V~5.5V
	最大连续电流	2.5A
