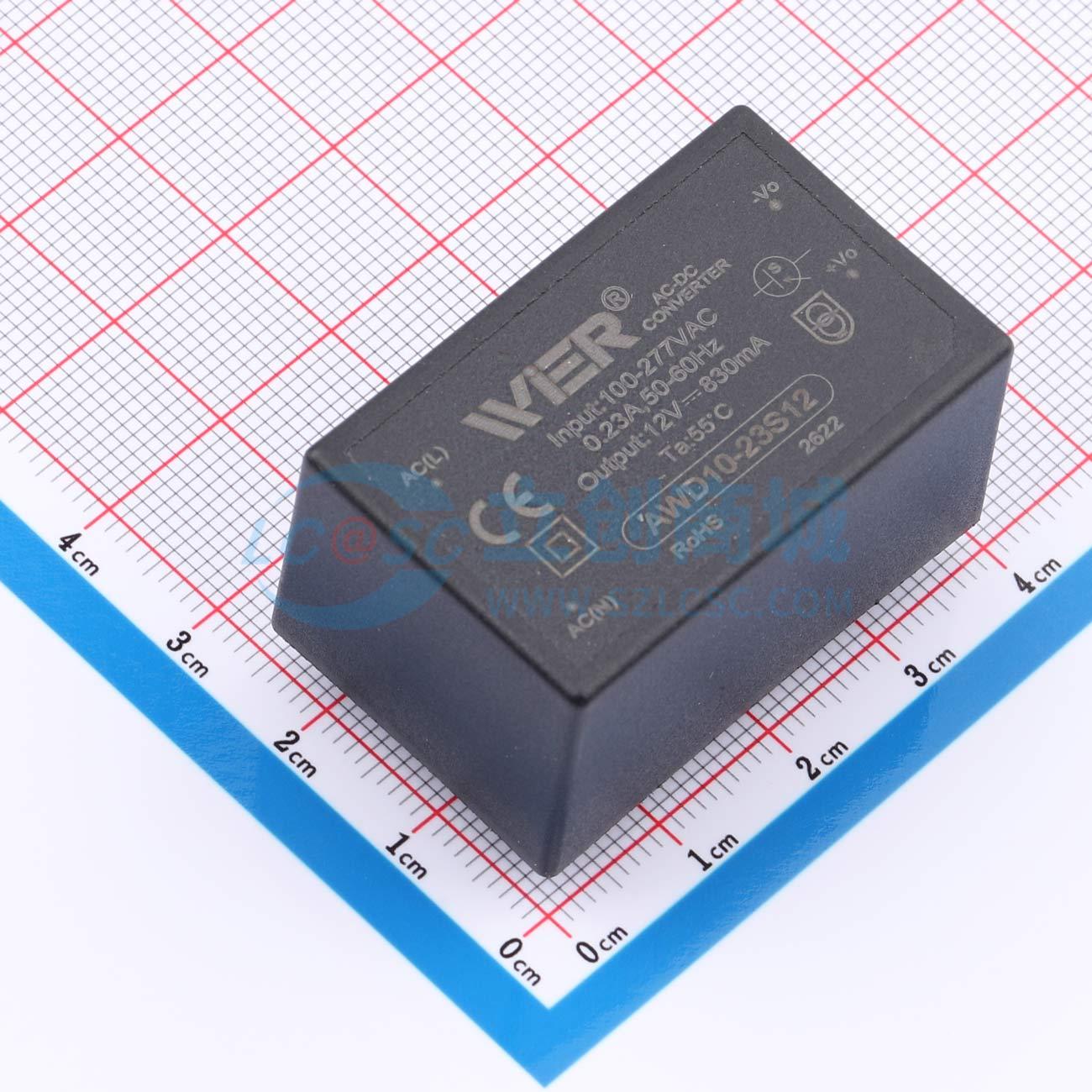

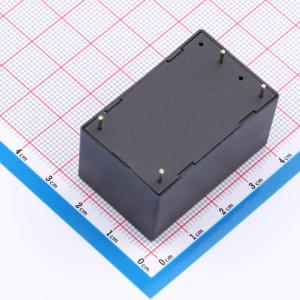

AWD10-23S12
AWD10-23S12
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出功率(W) 10 输入电压(VAC) 85-305 输出电压/电流(V/mA) 12V/833mA 效率(%) 77 最大容性负载(uF) 2000
- 品牌名称
- WIER(微尔)
- 商品型号
- AWD10-23S12
- 商品编号
- C5453837
- 商品封装
- DIP
- 包装方式
- 盒装
- 商品毛重
- 48.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 100V~430V | |
| 转换效率 | 83% | |
| 输出电压(Vout) | 12V | |
| 输出电压精度 | ±2% |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 833mA | |
| 纹波噪声 | 60mVp-p | |
| 最大容性负载 | 2000uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 40mm | |
| 宽度 | 25.4mm | |
| 高度 | 21.5mm |
商品概述
该产品是一款采用DIP封装的电源模块，其输入电压范围为85-305VAC或100-430VDC，工作温度范围为-40℃至+85℃。产品提供4000VAC的隔离电压，最高效率可达85%。在无额外外围电路的情况下可满足EMI CLASS B等级要求。输出端具备短路保护、过电流保护和过电压保护功能。产品符合过电压等级Ⅲ要求，设计满足IEC/EN62368、IEC/EN55032、UL62368-1、EN62368-1、EN61558-1、EN60335-1、IEC62368-1等多项安全与电磁兼容标准。
