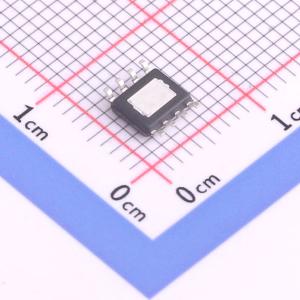

温馨提醒：图片仅供参考，商品以实物为准
GBI1630SMAR
降压型 3A 4.5V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 基准电压0.8V,软启可调,频率可调
- 品牌名称
- GOSEMICON(顾邦半导体)
- 商品型号
- GBI1630SMAR
- 商品编号
- C5451747
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 200kHz~2.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；可调软启动；过流保护；打嗝限流 |
商品概述
GBI1630/1631 是一款 60V、3A 的降压转换器，集成了 150mΩ 高边 MOSFET。该器件具有 4.5V 至 60V 的宽输入电压范围，适用于来自非稳压电源的各种应用，例如工业或汽车应用。器件采用峰值电流模式控制，支持通过外部电阻设定的宽范围可调开关频率。该器件在睡眠模式下的静态电流为 100uA，关断电流为 1uA，适用于电池供电系统。器件集成了多种保护功能，例如逐周期电流限制、热关断保护、输出过压保护和输入电压欠压保护。它采用 8 引脚 eSOP-8L 封装。该器件采用峰值电流模式控制，支持 200kHz 至 2.5MHz 的宽范围可调开关频率，通过外部电阻设定。GBI1631 具有电源正常指示功能，其上拉电阻范围为 10kΩ 至 100kΩ，可上拉至逻辑高电平或外部直流电压。GBI1630 通过从 SS 引脚连接外部电容到地来实现可调软启动时间。GBI1631 具有内部 4ms 软启动时间。器件默认输入启动电压为 4.1V，具有 300mV 迟滞。EN 引脚为高压引脚，具有精密阈值，可通过两个外部电阻调整输入电压锁定阈值，以满足精确的更高欠压锁定系统要求。浮空 EN 引脚可使能器件。直接将 EN 引脚连接到 VIN 可自动启动器件。器件还支持在预偏置输出条件下的单片启动。
商品特性
- 宽输入范围：4.5V 至 60V
- 高达 3A 的连续输出电流
- 0.8V ± 1% 的反馈参考电压
- 集成 150mΩ 高边功率 MOSFET
- 可调频率 200kHz 至 2.5MHz
- 轻载时的脉冲跳跃模式
- 睡眠模式下 100uA 静态电流
- 可编程软启动时间
- 电源正常标志
- 采用 eSOP-8L 封装
应用领域
- 工业电源系统
- 工业自动化与电机控制
- 车辆配件
