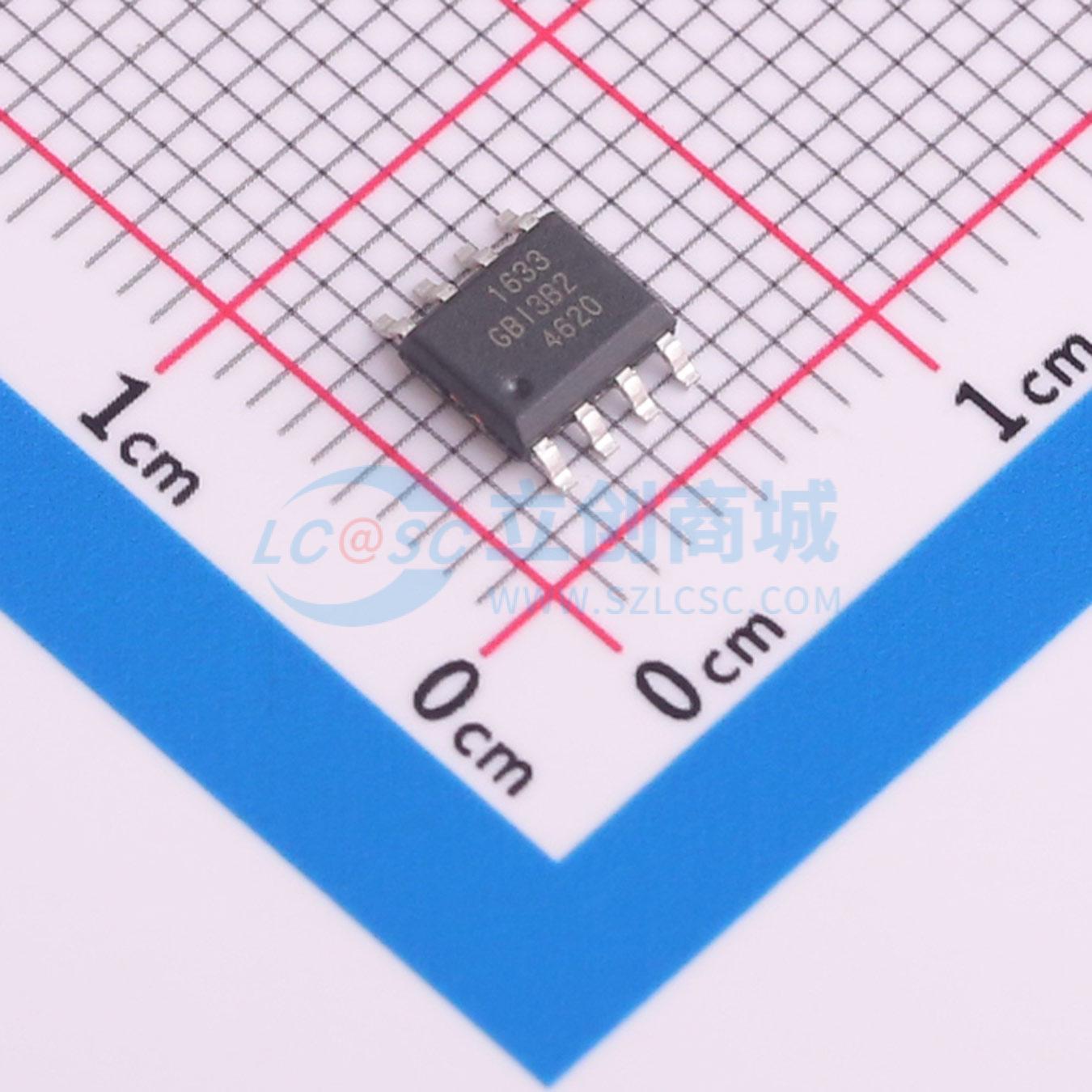

GBI1633SMAR
降压型 3A 4.5V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GBI1633是一款60V、3A的非同步降压DC-DC转换器,具备高效睡眠模式。支持4.5V至60V的宽输入电压范围,最高3A连续输出电流。集成150mΩ高侧功率MOSFET,支持可调开关频率200kHz至2.0MHz。轻载时采用脉冲跳过模式（PSM）,静态电流低至100μA,关断电流1μA。具备多种保护功能,如逐周期电流限制、热关断保护、输出过压保护和输入欠压保护。采用8引脚eSOP-8L封装。
- 品牌名称
- GOSEMICON(顾邦半导体)
- 商品型号
- GBI1633SMAR
- 商品编号
- C5451749
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 750mV~60V | |
| 输出电流 | 3A | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；可调软启动；打嗝限流 |
商品概述
60V、3A 降压转换器，集成了 150mΩ 高侧 MOSFET。该器件具有 4.5V 至 60V 的宽输入范围，适用于来自未稳压源（如工业或汽车应用）的各种应用。该器件采用峰值电流模式，支持通过外部电阻设置宽范围可调开关频率。该器件在休眠模式下的静态电流为 100uA，关断电流为 1uA，使其适用于电池供电系统。该器件集成了多种保护功能，如逐周期电流限制、热关断保护、输出过压保护和输入电压欠压保护。它采用 8 引脚 eSOP-8L 封装。
商品特性
- 宽输入范围：4.5V-60V
- 高达 3A 连续输出电流
- 0.75V ± 1% 反馈参考电压
- 集成 150mΩ 高侧功率 MOSFET
- 可调频率 200KHz 至 2.0MHz
- 轻载时的脉冲跳跃模式
- 休眠模式下 100uA 静态电流
- 可编程软启动时间
- 采用 eSOP-8L 封装
应用领域
- 12V、24V、48V 工业电源系统
- 工业自动化与电机控制
- 汽车配件
