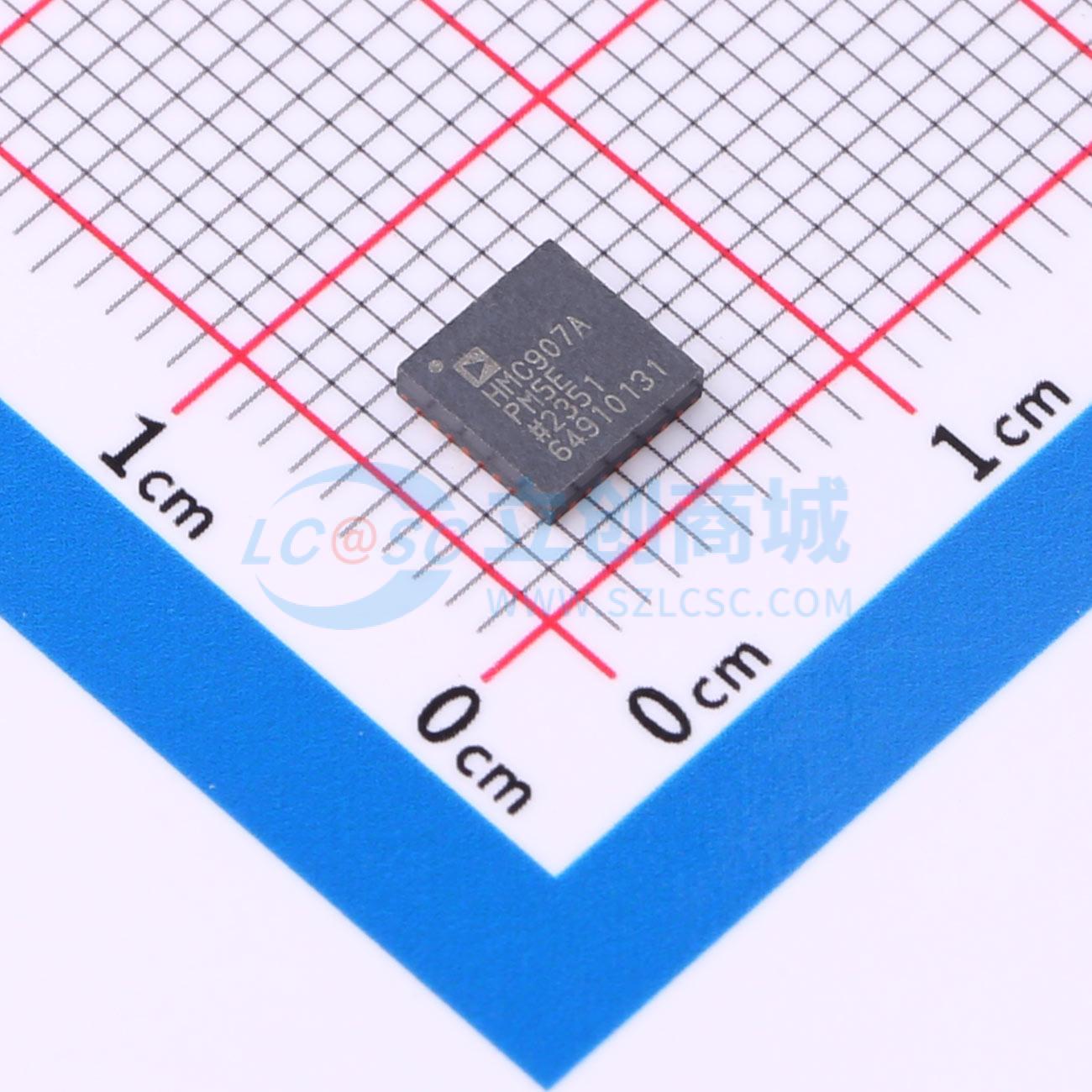

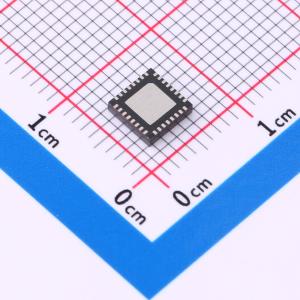

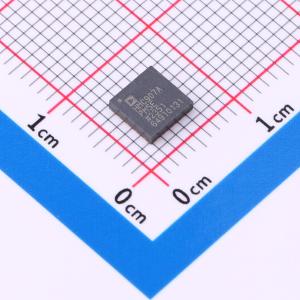

HMC907APM5E
GaAs pHEMT MMIC 功率放大器，0.2 - 22 GHz
- 描述
- GaAspHEMTMMIC功率放大器0.2-22GHz
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC907APM5E
- 商品编号
- C605831
- 商品封装
- LFCSP-32-CAV(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 200MHz~22GHz | |
| 增益 | 14dB | |
| 噪声系数 | 6dB | |
| 工作电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 350mA | |
| P1dB | 28dBm | |
| 工作温度 | -40℃~+85℃ | |
| IP3 | 40dBm |
商品概述
HMC907APM5E是一款砷化镓（GaAs）单片微波集成电路（MMIC）赝配高电子迁移率晶体管（pHEMT）分布式功率放大器，工作频率范围为0.2至22 GHz。这款自偏置功率放大器增益为14 dB，输出三阶交调截点（IP3）为+40 dBm，在1 dB增益压缩点的输出功率为+28 dBm，而仅需+10 V电源提供350 mA电流。在0.2至22 GHz频率范围内，增益平坦度极佳，为±0.7 dB。HMC907APM5E放大器的输入/输出端口内部匹配至50欧姆，便于集成到多芯片模块（MCM）中。它采用无引脚5x5 mm QFN表面贴装封装，无需外部匹配元件。
商品特性
- 高1 dB压缩点输出功率：+28 dBm
- 高增益：14 dB
- 高输出三阶交调截点：+40 dBm
- 单电源：+10 V，350 mA
- 50欧姆匹配输入/输出
- 32引脚5x5 mm表面贴装封装：25 mm²
应用领域
- 测试仪器
