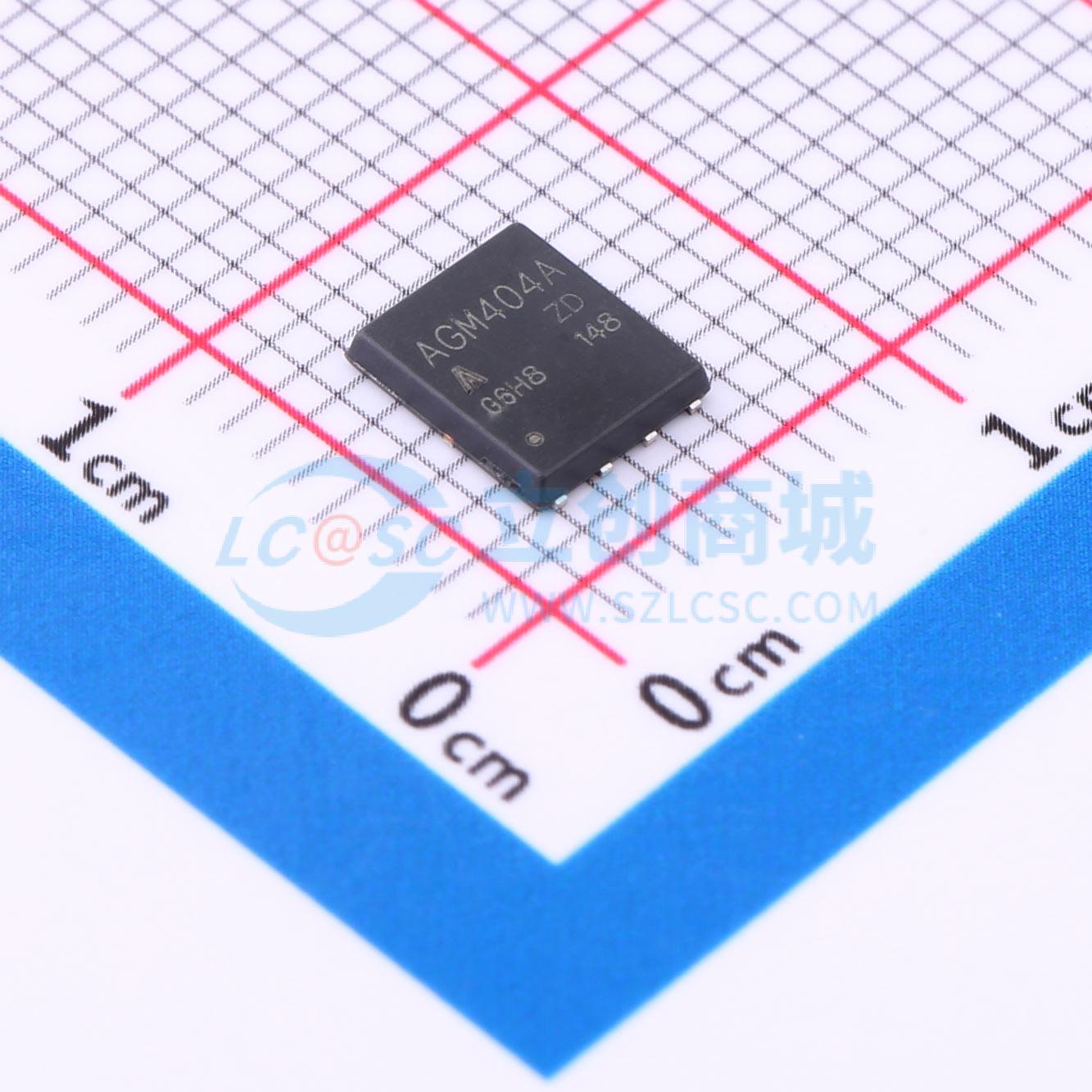

AGM404A
1个N沟道 耐压:40V 电流:82A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM404A将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM404A
- 商品编号
- C5447832
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 82A | |
| 导通电阻(RDS(on)) | 3.8mΩ@10V；5.5mΩ@4.5V | |
| 耗散功率(Pd) | 25.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V@250uA | |
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 2.82nF | |
| 反向传输电容(Crss) | 201pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 241pF |
商品特性
- 60V、0.3A，VGS = 10V 时 RDS(ON) = 2.2Ω
- 改善了 dv/dt 能力
- 快速开关
- 有环保器件可选
- 内置 G-S ESD 保护二极管
- ESD 保护能力高达 2KV
应用领域
- 电机驱动
- 电动工具
- LED 照明
