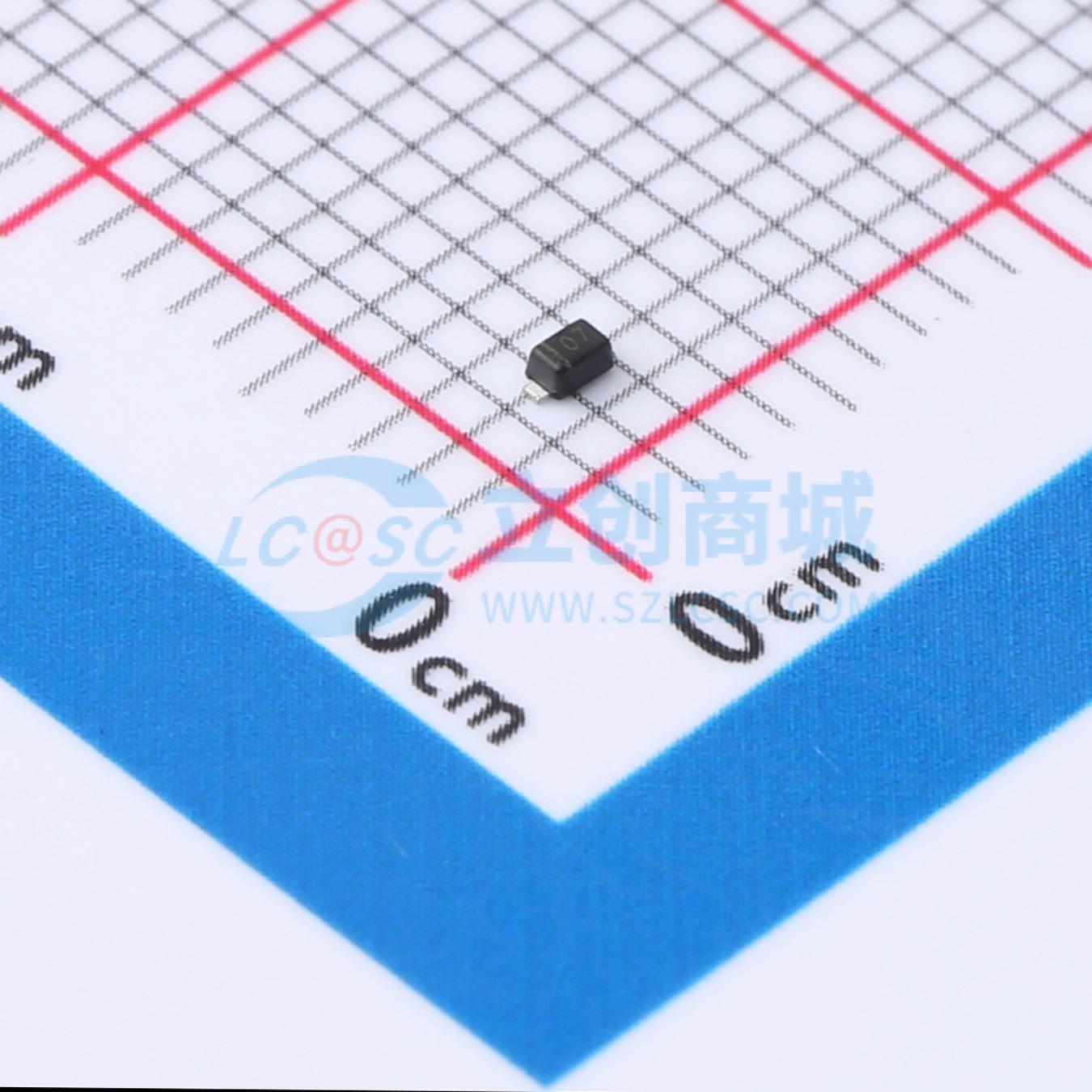

温馨提醒：图片仅供参考，商品以实物为准
WE07D5
瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：小尺寸外形。保护一个 I/O 或电源线。工作电压：7V。低泄漏电流。IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV。IEC 61000-4-4（EFT）40A（5/50ns）。应用：手机及配件。个人数字助理（PDA）
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WE07D5
- 商品编号
- C5447840
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| Cj-结电容 | 47pF |
商品特性
- 小外形尺寸：保护一条 I/O 线或电源线
- 工作电压：7V
- 低漏电流
- IEC 61000-4-2（静电放电）±30kV（空气放电），±30kV（接触放电）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）9A（8/20μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- MP3 播放器
