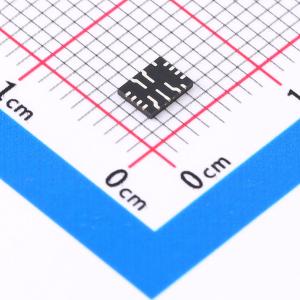

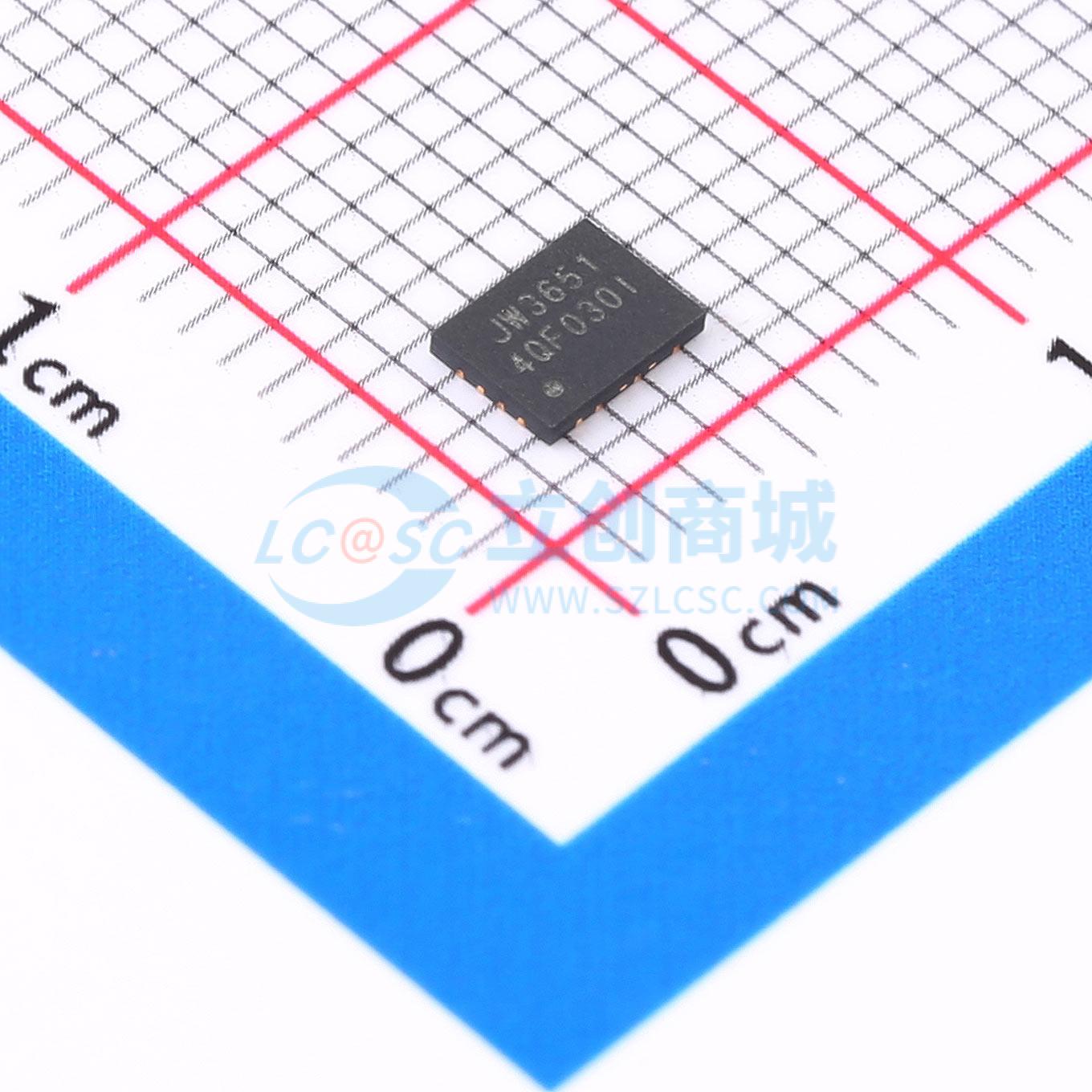

温馨提醒：图片仅供参考，商品以实物为准
JW3651QFNE#TRPBF
JW3651QFNE#TRPBF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW3651QFNE#TRPBF
- 商品编号
- C5444670
- 商品封装
- QFN-15(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~21V | |
| 输出电压 | 900mV~20V | |
| 输出电流 | 2A | |
| 开关频率 | 350kHz~550kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器；逐波限流；过流保护；可调限流 |
商品概述
JW3651是一款高性能降压-升压转换器，其输出电压可通过外部电阻编程，范围为0.9V~20V。该器件采用单电感架构实现降压-升压转换，可在输入电压高于、低于或等于输出电压的条件下工作，并支持2开关升压模式以获得更高效率。集成的低Rds(on) MOSFET减小了物理尺寸，提高了效率，并降低了功耗损耗。采用恒定电流控制以保护器件在故障条件下免受过冲影响。内置环路补偿简化了电路和设计。该器件通过欠压锁定、短路保护和热保护确保鲁棒性。
商品特性
- 集成低Rds(on)功率MOSFET
- 宽VIN范围：3.0V~21V
- 宽V0范围：0.9V~20V
- 兼容4开关降压-升压模式和2开关升压模式
- 固定频率450kHz
- 可编程输入和输出电流限制
- 输出恒定电流控制
- 静态电流：<60μA
- 集成输出短路保护（4开关降压-升压模式）
- 集成热保护
应用领域
- 移动电源系统
- USB供电
- 工业应用
- 汽车系统
