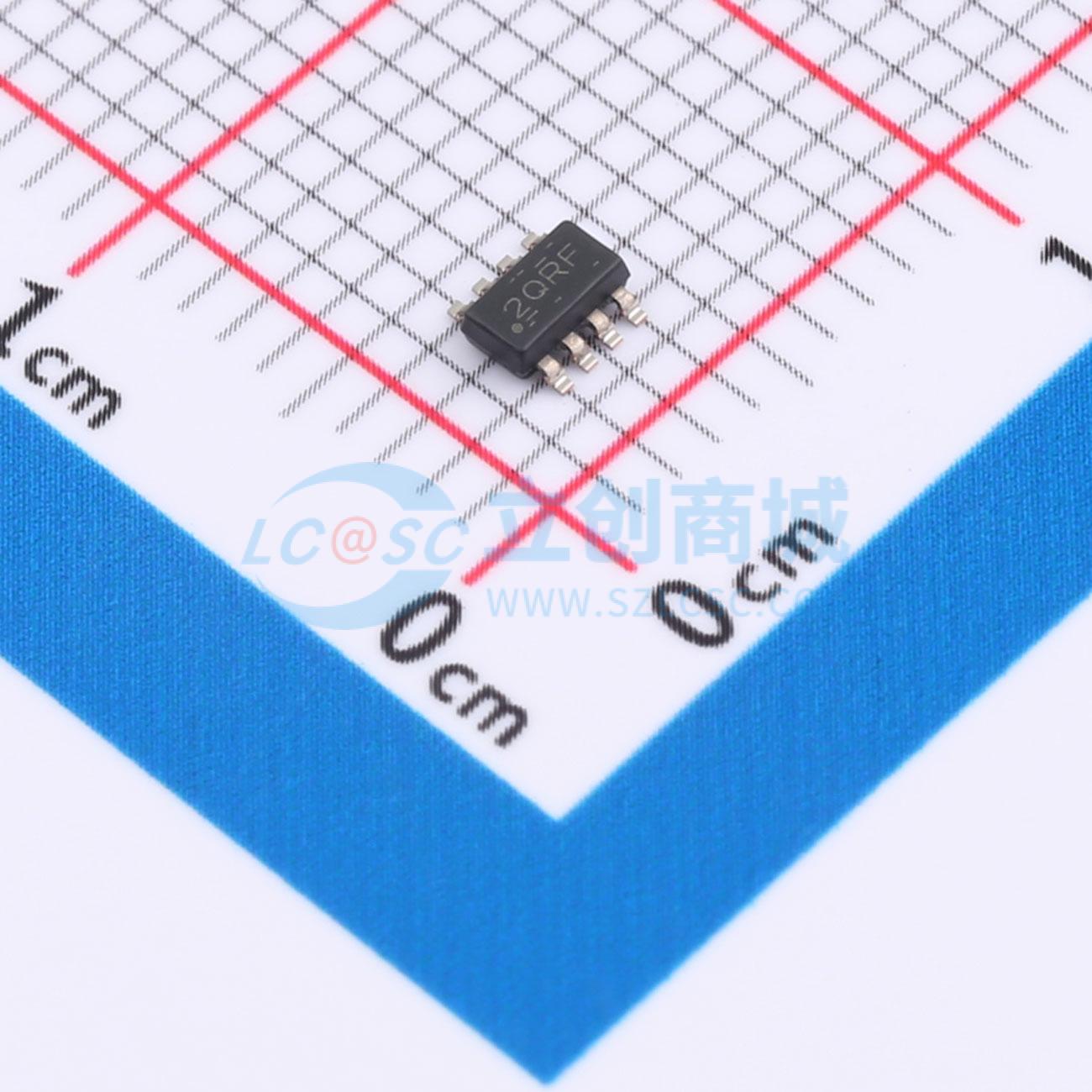

温馨提醒：图片仅供参考，商品以实物为准
INA236AIDDFR
INA236 48V，16位超精密电流、电压和功率监测器带I2C接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA236 采用 WCSP 封装、具有警报功能的 48V、16 位、超精密 I2C 输出数字功率监测器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA236AIDDFR
- 商品编号
- C5443912
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -300mV~48V | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 1uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±26V | |
| 单电源 | 1.7V~5.5V | |
| 静态电流(Iq) | 300uA | |
| 输入失调电压温漂(Vos TC) | 25nV/℃ | |
| 共模抑制比(CMRR) | 150dB |
商品概述
INA236 是一款16位数字电流监控器，具有I2C/SMBus兼容接口，支持多种数字总线电压，如1.2 V、1.8 V、3.3 V和5.0 V。该设备监测外部检测电阻上的电压，并报告电流、总线电压和功率的值。
INA236 具有可编程ADC转换时间和平均功能。该设备还具有可编程校准值和内部乘法器，能够直接读取安培级的电流和瓦特级的功率。该设备监测IN–引脚上的总线电压，并可在过流和欠流条件下以及过压和欠压条件下发出警报。在电流测量模式下，高输入阻抗允许使用较大的电流检测电阻来测量小值系统电流。
INA236 可以在-0.3 V至48 V的共模总线电压范围内感应电流，这与供电电压无关。该设备由单个1.7 V至5.5 V电源供电，在正常工作模式下典型的供电电流为300 µA。该设备还可以置于低功耗待机模式，在此模式下典型的工作电流为2.2 µA。
商品特性
- 高侧或低侧电流检测
- 从1.7V到5.5V电源供电
- 报告电流、电压和功率
- 可编程全量程范围：20mV / 80mV
- 输入共模范围：-0.3V至48V
- 电流监测精度：
- 16位ADC分辨率
- 0.1%增益误差（最大值）
- 5μV偏移（最大值）
- 低输入偏置电流：10 nA（最大值）
- 可配置的平均选项
- 通用呼叫寻址允许设备之间的转换同步
- 过流和欠流事件的警报限制
- 1.2-V兼容I2C，SMBus接口
- 两种设备地址选项，4引脚可选地址
- DSBGA-8封装 (0.745 mm x 1.508 mm)
- SOT23-8封装
- 工作温度：-40°C至+125°C
应用领域
- 移动电话
- 智能音箱
- 可穿戴设备
- 电池充电器
- 电源管理
- 电池单元监视器和均衡器
- 机架服务器
