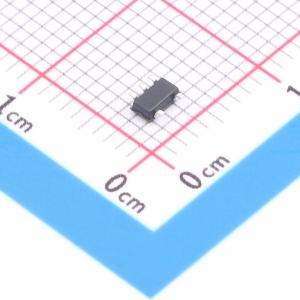

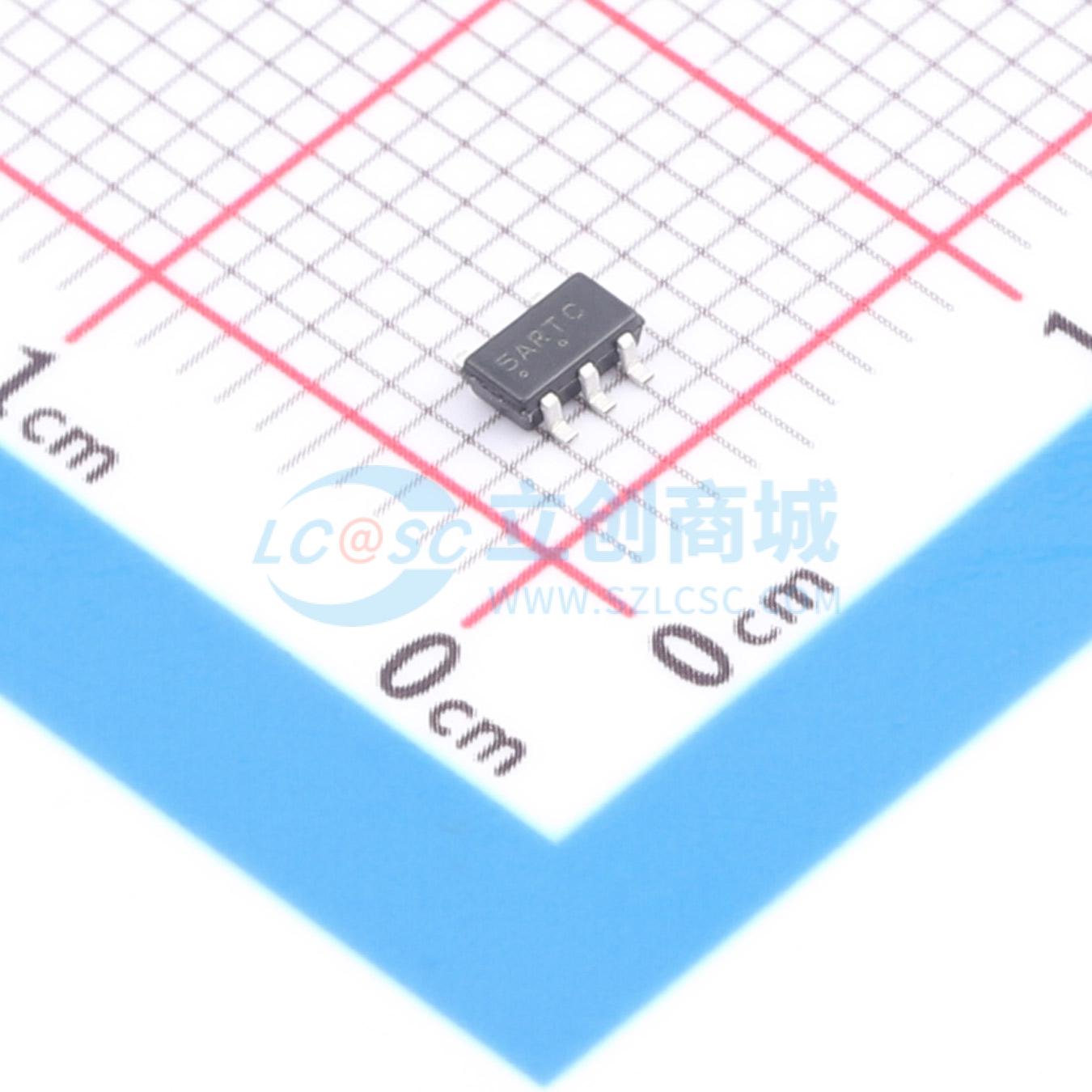

温馨提醒：图片仅供参考，商品以实物为准

NCV2250SN2T1G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCS2250 低电压比较器，具有快速响应时间，以及轨对轨输入和输出。宽广的共模输入电压范围，轨道上下允许 200 mV 输入信号，支持接地或电源电压检测。此款比较器具有 50 ns 传播延迟，100 mV 过驱动，适合需要快速响应时间的应用。此类单沟道器件在 NCS2250 中的一个互补推拉输出提供，并采用 SOT23-5 和 SC70-5 封装。此外，还提供符合汽车标准的器件，用前缀 NCV 表示。
品牌名称: onsemi(安森美)
商品型号: NCV2250SN2T1G
商品编号: C603879
商品封装: TSOP-5
包装方式: 编带
商品毛重: 0.045548克(g)

商品参数

商品概述

NCS2250和NCS2252低压比较器具有快速响应时间以及轨到轨输入和输出的特点。扩展的共模输入电压范围允许输入信号在轨电压之上和之下200 mV，可在接地或电源处进行电压检测。在100 mV过驱动下，传播延迟为50 ns，使该比较器适用于需要更快响应时间的应用。这些单通道器件有两种选择：NCS2250具有互补推挽输出，NCS2252具有开漏输出。两种类型均提供TSOP - 5（SOT23 - 5）和SC - 88A（SC70 - 5）封装。也有符合汽车应用标准的器件，以NCV前缀表示。

商品特性

传播延迟：在100 mV过驱动下为50 ns
轨到轨输入：ΔVSS - 200 mV至ΔVDD + 200 mV
电源电压：1.8 V至5.5 V
电源电流：在5 V电源下典型值为150 μA
提供推挽或开漏输出
封装：TSOP - 5（SOT23 - 5）和SC - 88A（SC70 - 5）
NCV前缀适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准

应用领域

电压阈值检测器
过零检测器
高速采样电路
逻辑电平转换
时钟和数据信号恢复

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	500uV
	输入偏置电流(Ib)	20pA
	传播延迟(tpd)	50ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	81dB
	输出类型	推挽

	属性	参数值
	输出模式	CMOS
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	150uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	6V
	单电源	1.8V~5.5V
	输入失调电流(Ios)	20pA
