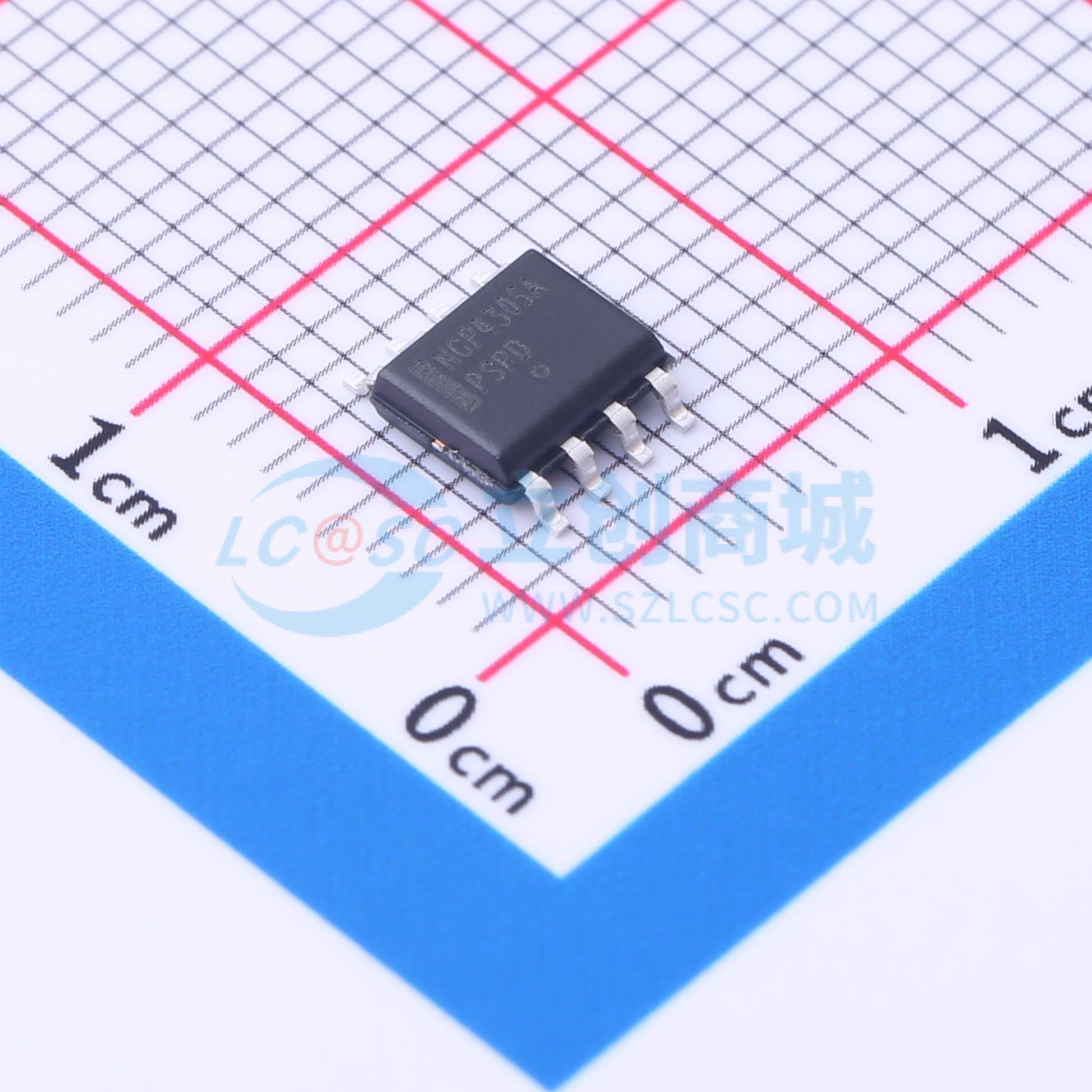

NCP4305ADR2G

NCP4305是一款高性能驱动器，专为控制开关模式电源中的同步整流MOSFET而设计。凭借其高性能驱动器和多功能性，它可用于各种拓扑结构，如DCM或CCM反激、准谐振反激、正激和半桥谐振LLC。 外部可调的最小关断时间和导通时间消隐期相结合，有助于抑制由PCB布局和其他寄生元件引起的振铃。自同步功能确保了SR系统可靠且无噪声运行。NCP4305还采用驱动器与MOSFET的开尔文连接，以在满载时实现高效运行，并采用轻载检测架构，以在轻载时实现高效率。 驱动器精确的关断阈值、极短的关断延迟时间和高灌电流能力，可使同步整流MOSFET的导通时间达到最大，并实现开关模式电源的最高效率。高精度驱动器和5V栅极钳位可支持使用GaN FET。

• 适用于反激、正激或LLC应用的CCM、DCM和QR模式下同步整流器的独立控制
• 精确的真正次级零电流检测
• 从电流检测输入到驱动器的典型关断延迟为12ns
• 坚固的电流检测引脚（最高200V）
• 超快关断触发接口/禁用输入（7.5ns）
• 可调最小导通时间
• 带振铃检测的可调最小关断时间
• 用于初级QR控制器CCM控制的可调最大导通时间
• 增强的稳健自同步能力
• 8A / 4A峰值灌电流/拉电流驱动能力
• 工作电压范围最高可达VCC = 35V
• 自动轻载和禁用模式
• 自适应栅极驱动钳位
• GaN晶体管驱动能力（选项A和C）
• 低启动和禁用电流消耗
• 最高工作频率可达1MHz
• SOIC - 8、DFN - 8 (4x4)和WDFN8 (2x2)封装
• 这些是无铅器件 特性：
• 适用于反激、正激或LLC应用的CCM、DCM和QR模式下同步整流器的独立控制
• 精确的真正次级零电流检测
• 从电流检测输入到驱动器的典型关断延迟为12ns
• 坚固的电流检测引脚（最高200V）
• 超快关断触发接口/禁用输入（7.5ns）
• 可调最小导通时间
• 带振铃检测的可调最小关断时间
• 用于初级QR控制器CCM控制的可调最大导通时间
• 增强的稳健自同步能力
• 8A / 4A峰值灌电流/拉电流驱动能力
• 工作电压范围最高可达VCC = 35V
• 自动轻载和禁用模式
• 自适应栅极驱动钳位
• GaN晶体管驱动能力（选项A和C）
• 低启动和禁用电流消耗
• 最高工作频率可达1MHz
• SOIC - 8、DFN - 8 (4x4)和WDFN8 (2x2)封装
• 这些是无铅器件

• 笔记本电脑适配器
• 高功率密度AC/DC电源（手机充电器）
• 所有有高效率要求的开关模式电源
