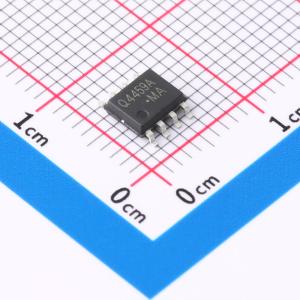

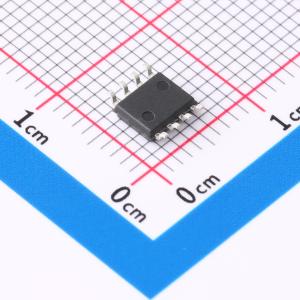

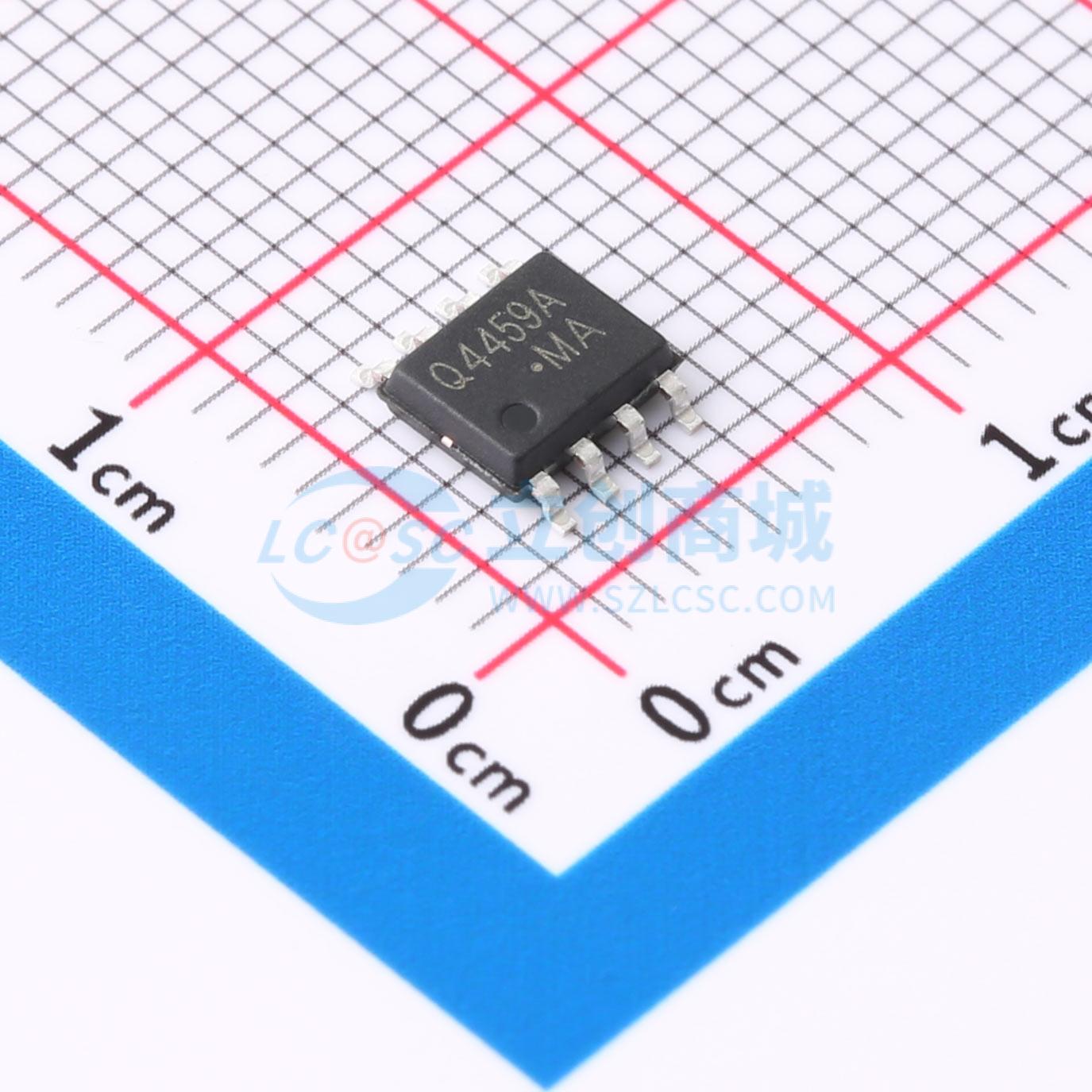

CJQ4459A
耐压:30V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJQ4459A将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJQ4459A
- 商品编号
- C5441191
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.190775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 40mΩ@4.5V,5A | |
| 耗散功率(Pd) | 2.3W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13.4nC@10V | |
| 输入电容(Ciss) | 760pF@15V | |
| 反向传输电容(Crss) | 66pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 107pF |
商品特性
- 低导通电阻
- 在VGS = -10 V时，RDS(ON) = 7.5 mΩ（典型值）
- 在VGS = -4.5 V时，RDS(ON) = 9.5 mΩ（典型值）
应用领域
- 负载开关
- 电源管理
- DC/DC电源系统
- 负载点高频同步降压转换器
