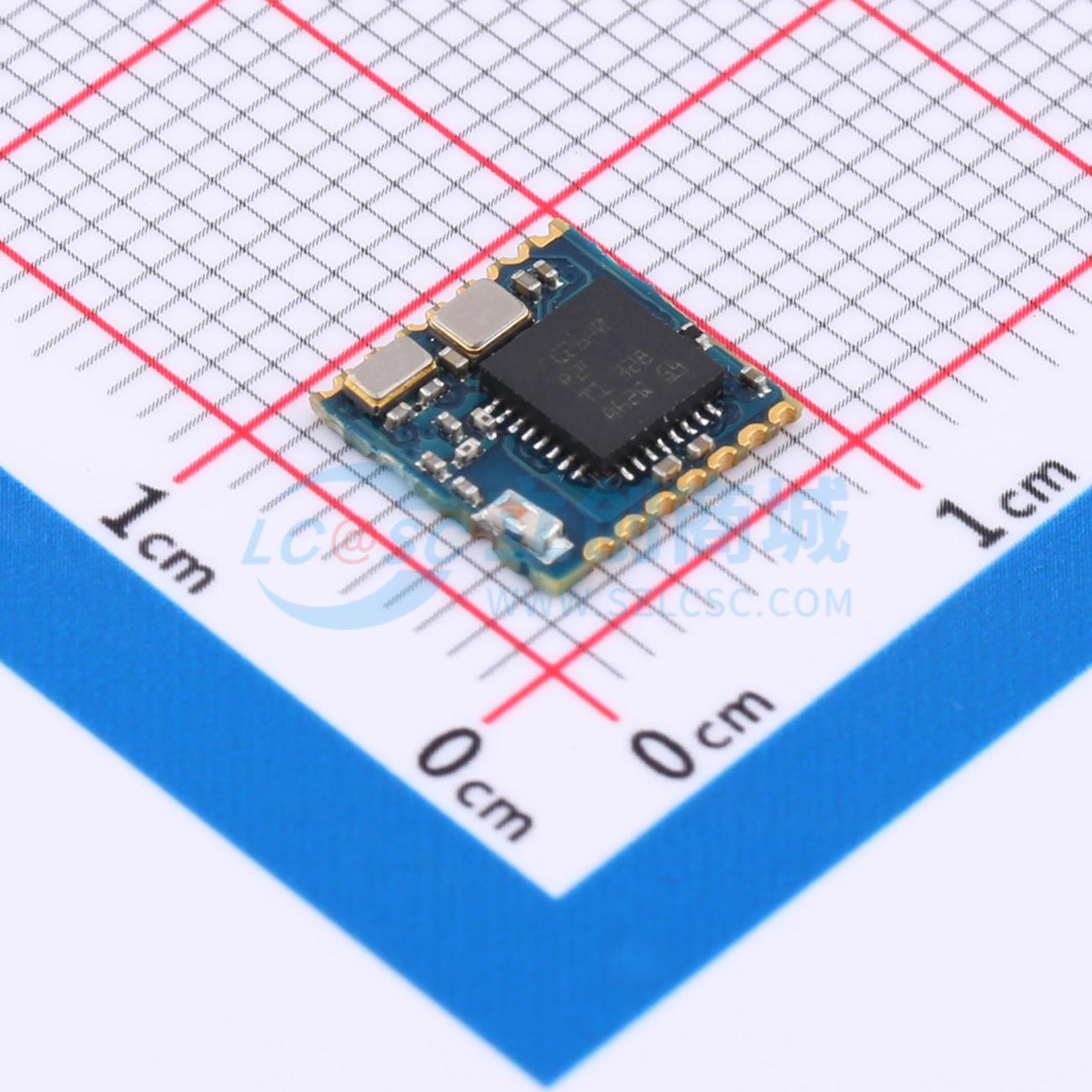

RF-BM-4044B4

CC2640R2F蓝牙透传模块小尺寸蓝牙5.0从机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC2640低功耗蓝牙模块，邮票半孔/陶瓷天线,尺寸为8x8mm,支持蓝牙5.0从机透传协议、丰富AT指令、支持OTA升级，具有超低功耗，高性能，小尺寸等特点。
品牌名称: RF-STAR(信驰达)
商品型号: RF-BM-4044B4
商品编号: C5441200
商品封装: SMD
包装方式: 托盘
商品毛重: 0.14克(g)

商品参数

商品概述

蓝牙模块 RF-BM-4044B4 是基于 CC2640R2FRSM 芯片研发的低功耗蓝牙 (BLE) 射频模块，可广泛应用于短距离无线通信领域。具有功耗低、体积小、传输距离远、抗干扰能力强等特点。该模块可用于开发基于蓝牙5（BLE 5，低功耗蓝牙）的消费类电子产品，手机外设产品等，为客户产品与智能移动设备通讯提供快速的 BLE 解决方案。系列模块含有一个32位 ARMCortex-M3 处理器，与主处理器工作频率同为 24 MHz，具有丰富的外设功能集，包括一个独特的超低功耗传感器控制器，适用于在系统处于休眠模式时连接外部传感器和/或自主采集模拟和数字数据。 Bluetooth 低能耗控制器嵌入在 ROM 中，并在 ARM Cortex-M0 处理器上单独运行，此架构可改善整体系统性能和功耗，并释放闪存以供应用。此类型模块适应市场需求于5.0协议栈开发，相比于4.2模块提高到2倍的通信速率、4倍的通信距离、8倍的广播数据传输量。并且模块做为智能手机外设的桥梁，使得主机端应用开发异常简单。在桥接模式下(串口），用户的现有产品或者方案配合此透传模块，能十分方便地和移动设备(需支持蓝牙5.0及以下设备)相互通讯，实现超强的智能化控制和管理。此模块的设计目的是迅速桥接电子产品和智能移动设备，可广泛应用于有此需求的各种电子设备。用户可借此模块，以最短的开发周期整合现有方案或产品，以最快的速度占领市场，同时为企业的发展注入崭新的技术力量。

商品特性

5.0协议栈开发，与4.2相比有2倍的速率，4倍的通信距离，8倍的广播包内容长度
支持手动调整物理层带宽，提升通信距离和速率
连接指示设备的MTU大小，灵活分配数据包大小
此模块使用简单，无需任何蓝牙协议栈应用经验
用户接口使用通用串口设计，全双工双向通讯，最低波特率支持4800bps
默认20ms连接间隔，连接快速
支持AT指令软件复位模块，获取MAC地址
支持AT指令修改Service UUID
串口数据包长度，可以是1024Byte以下(含1024)的任意长度(大包自动分发）
支持AT指令调整蓝牙连接间隔，控制不同的转发速率(动态功耗调整）
支持AT指令调整发射功率、修改广播间隔、自定义广播数据、自定义设备识别码、修改串口波特率，修改模块名
高速透传转发（主从模块之间），可以达到最快16K/S的稳定速率
支持移动设备APP修改模块名称、修改串口波特率、产品识别码、自定义广播内容、广播周期
支持移动设备APP对模块进行远程复位，设置发射功率
支持移动设备APP调节蓝牙连接间隔(动态功耗调整）
支持连接状态、广播状态提示脚
支持移动设备APP对模块进行远程恢复初始化
支持从TX串口获取蓝牙连接状态(连接，正常断线和超时断线)字串提示
极低功耗的待机模式，CC2640R2F芯片官方数据睡眠电流0.1μA

应用领域

仪器仪表
物流跟踪
健康医疗
智能家居
运动计量
汽车电子
休闲玩具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	蓝牙模块
	核心芯片	CC2640R2FRSM芯片
	接口类型	I2C；I2S；ADC；UART；SPI
	支持协议	蓝牙5.0
	发射功率	2dBm

	属性	参数值
	工作电压	1.8V~3.8V
	接收电流	5.9mA
	通讯距离	150m
	接收灵敏度	-97dBm
	工作温度	-40℃~+85℃
