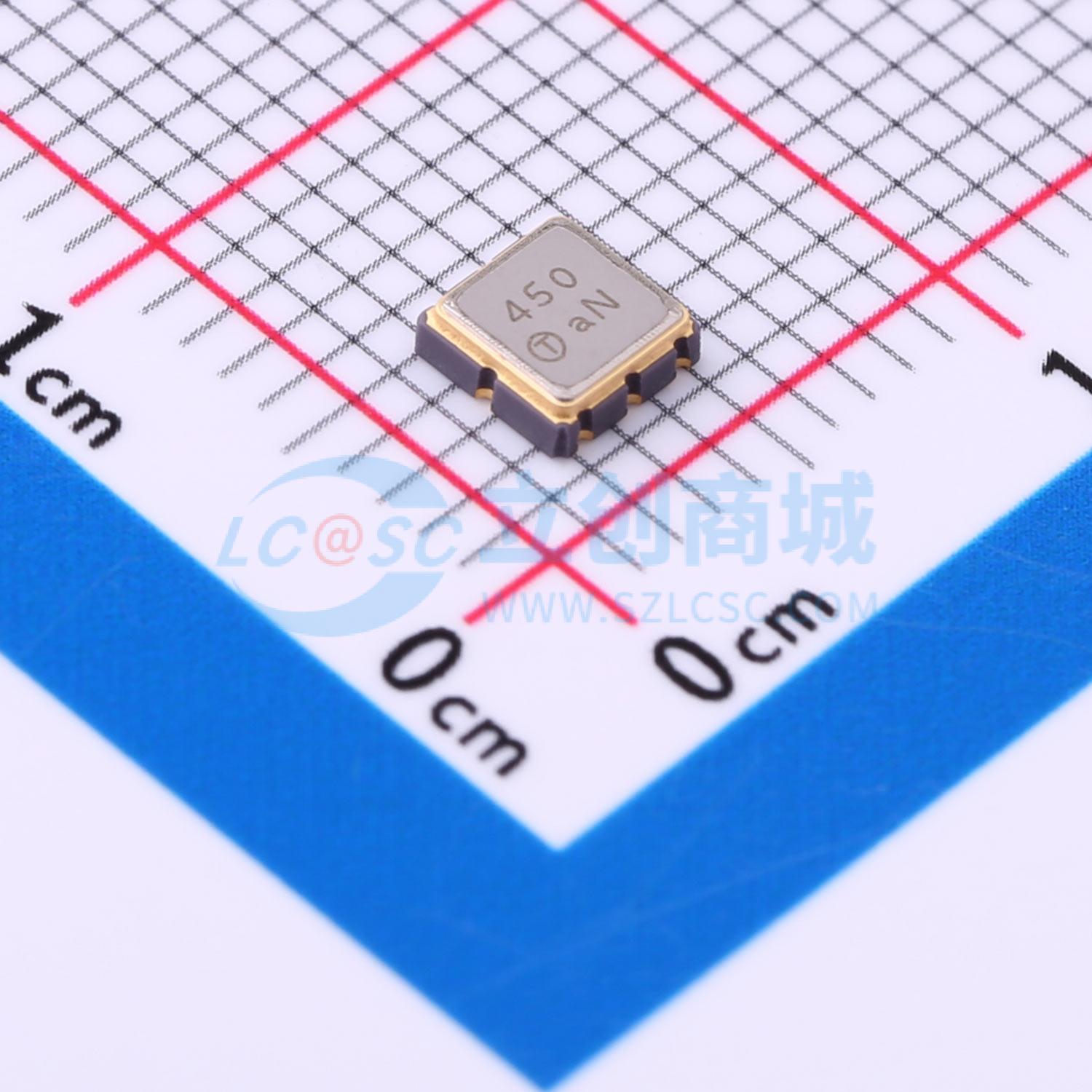

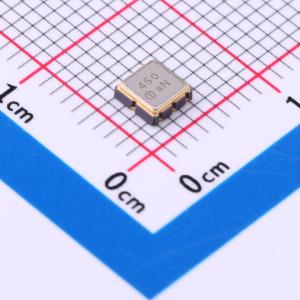

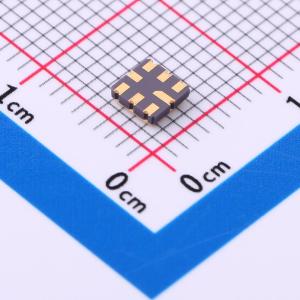

TA0450A

SAW滤波器 802 MHz SMD 3.8X3.8mm

A. 最大额定值:

1. 输入功率电平: 15 dBm
2. 直流电压: 5 V
3. 工作温度: -10℃ 至 60℃
4. 存储温度: -40℃ 至 +85℃
5. 湿度敏感等级: 1级 (MSL1)

B. 特性: 注1. 在50Ω下工作不需要匹配网络

• 中心频率 Fc: 802 MHz
• 插入损耗 798 ~ 806 MHz: 2.5 ~ 4.2 dB
• 幅度波动 798 ~ 806 MHz: 0.3 ~ 2.0 dB
• 电压驻波比 798 ~ 806 MHz: 1.4 ~ 2.2
• 衰减 40 ~ 36 dB: 59 ~ 57 dB
• 10.0 ~ 730.0 MHz: 35 dB
• 730.0 ~ 765.0 MHz: 55 dB
• 840.0 ~ 860.0 MHz: 35 dB
• 860.0 ~ 880.0 MHz: 36 dB
• 880.0 ~ 1000.0 MHz: 40 ~ 55 dB
• 信号源阻抗: 50 Ω
• 负载阻抗: 50 Ω

G. PCB焊盘:

H. 包装:

1. 卷盘尺寸（请参考FR-75D10获取包装数量）
2. 载带尺寸

I. 推荐的回流焊接曲线:

1. 预热应固定在150~180℃，持续60~90秒。
2. 升温至预热温度150℃的时间至少为30秒。
3. 加热应固定在220℃，持续50~80秒，并且在260℃ ± 5℃峰值（20~40秒）。
4. 时间：2次。
