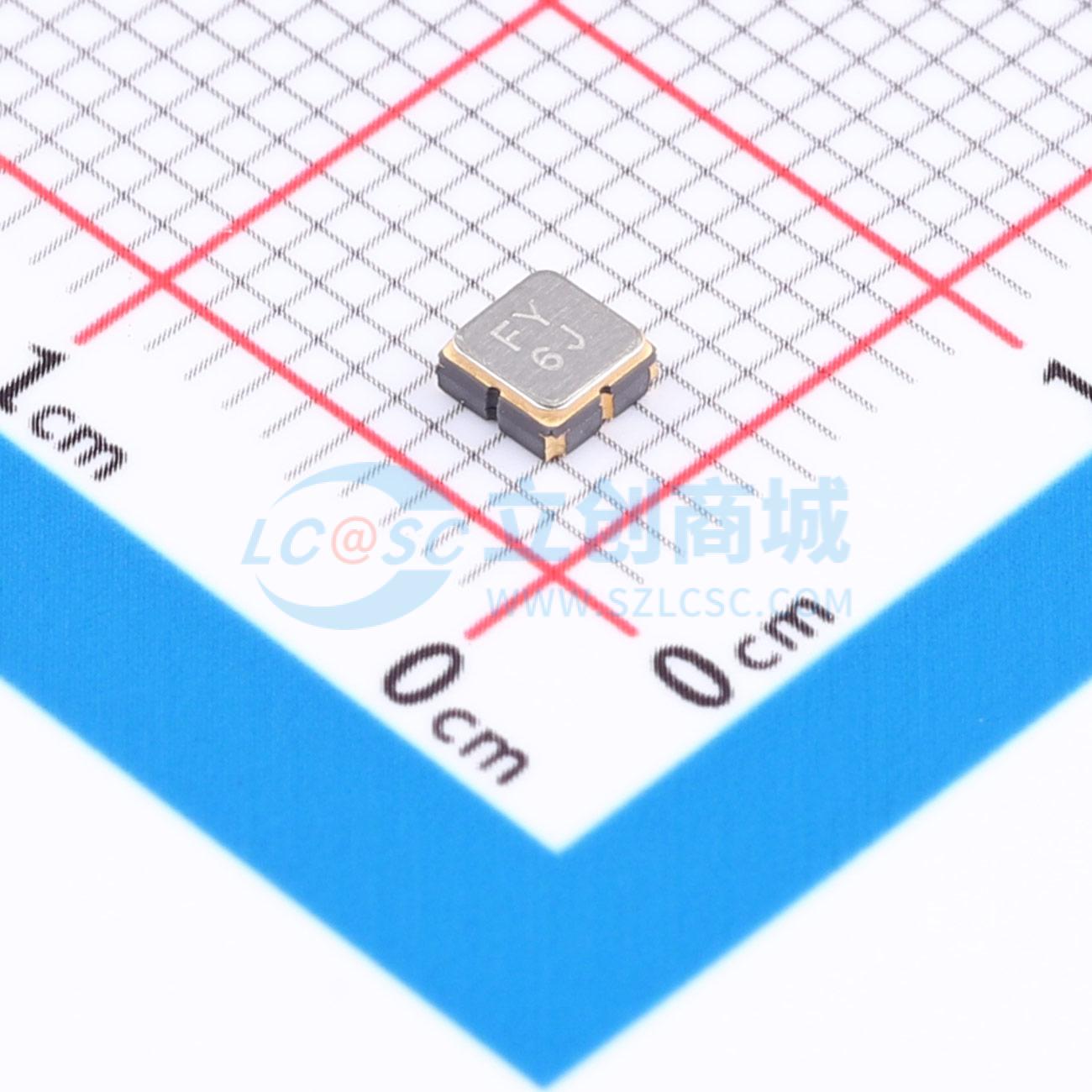

温馨提醒：图片仅供参考，商品以实物为准

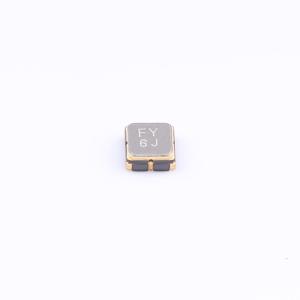

TA0223A
2441.8 MHz SAW 滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TST(嘉硕)
- 商品型号
- TA0223A
- 商品编号
- C596642
- 商品封装
- SMD3030
- 包装方式
- 编带
- 商品毛重
- 0.1191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 2.4418GHz | |
| 通带带宽 | 83.5MHz | |
| 阻抗 | 50Ω；50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 5dB | |
| 工作温度 | 0℃~+60℃ | |
| 衰减 | 30dB；29dB；29dB；40dB；20dB |
商品概述
SAW滤波器 2441.8 MHz SMD 3X3 mm
-
最大额定值:
- 输入功率电平: 10 dBm
- 直流电压: 0 V
- 工作温度: 0℃ 至 +60℃
- 存储温度: -40℃ 至 +85℃
-
电气特性:
- 中心频率 Fc: 2441.8 MHz
- 插入损耗 (2400~2483.5 MHz): 2.1 dB 至 5.0 dB
- 插入损耗幅度波动 (2400~2483.5 MHz): 0.9 dB 至 3.0 dB
- 衰减 (参考电平从 0 dB): 20.0 dB 至 29.0 dB
- 直流～1700 MHz: 25.0 dB 至 30.0 dB
- 1700～2200 MHz: 30.0 dB 至 40.0 dB
- 2700~3100 MHz: 25.0 dB 至 30.0 dB
- 3100~4000 MHz: 20.0 dB 至 29.0 dB
- 4000～5000 MHz: 10.0 dB 至 20.0 dB
- 电压驻波比 (2400~2483.5 MHz): 1.7 至 2.6
- 源阻抗: 50 Ω
- 负载阻抗: 50 Ω
