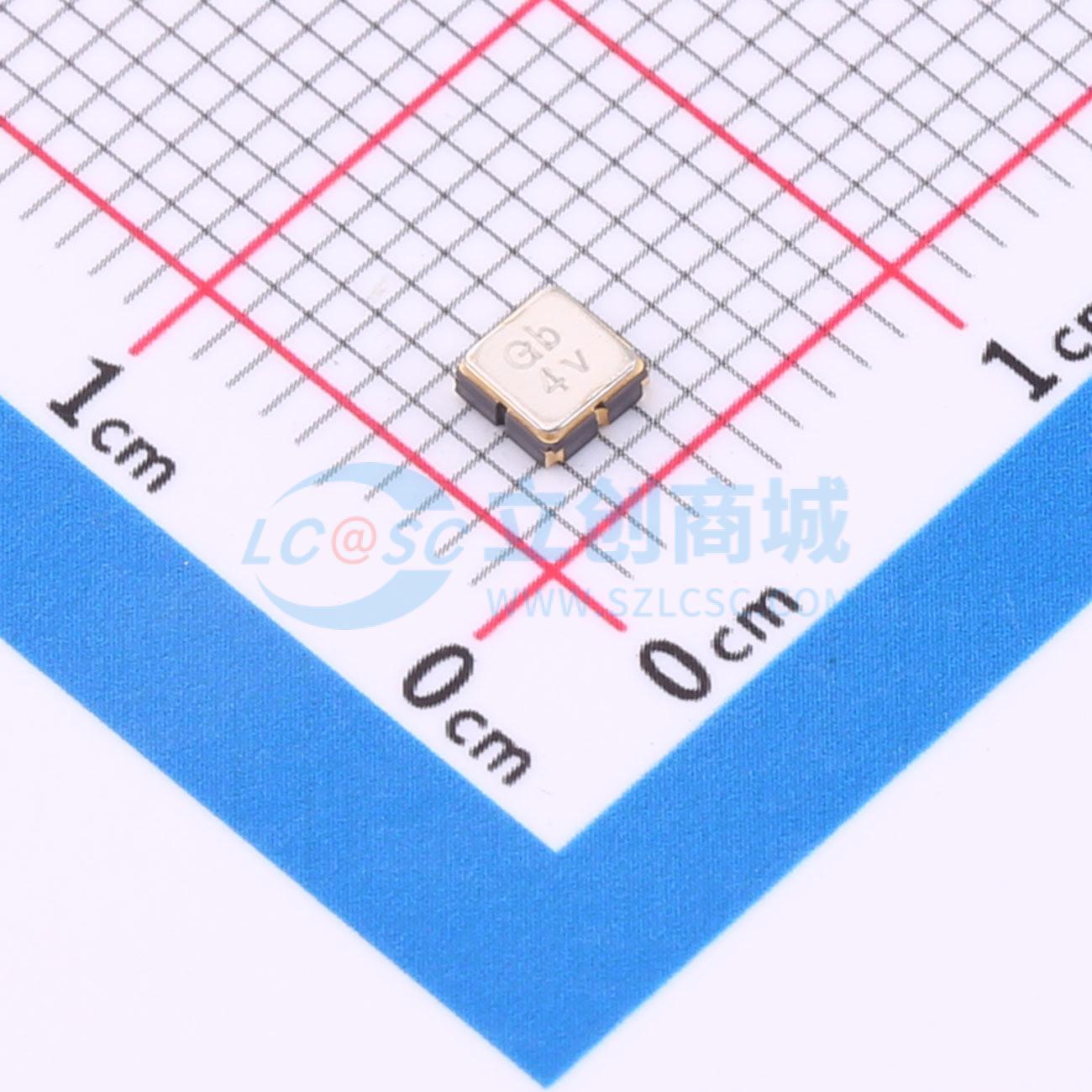

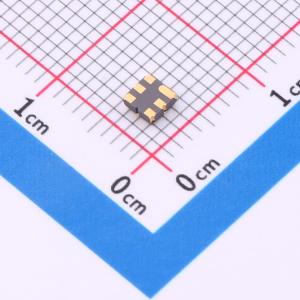

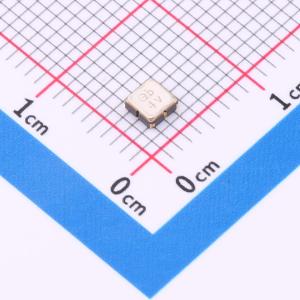

SAW滤波器 3540 MHz SMD 3.0X3.0 mm (BW=120 MHz)

A. 最大额定值:

1. 输入功率电平: 23 dBm, 2小时, 95℃
2. 直流电压: 3 V
3. 工作温度: -40℃ 至 +95℃
4. 存储温度: -40℃ 至 +95℃
5. 湿度敏感等级: 1级 (MSL1)

B. 电气特性:

• 中心频率 Fc: 3540 MHz
• 插入损耗 (3480~3600 MHz) IL: 3.6 dB 至 4.6 dB
• 幅度波动 (3480~3600 MHz): 0.8 dBp-p 至 2.5 dBp-p
• 幅度波动 (3480~3600 MHz) (任意20 MHz 跨度内): 1.1 dB 至 1.8 dB
• 电压驻波比 (3480~3600 MHz): 1.9 至 2.4
• 绝对群延迟 (3480~3600 MHz): 5 ns 至 20 ns
• 群延迟波动 (3480~3600 MHz): 5 nSp-p 至 15 nSp-p

衰减（参考电平从0 dB）:

• 10～2000 MHz: 27 dB 至 29 dB
• 2000～3019 MHz: 20 dB 至 29 dB
• 3019～3233 MHz: 22 dB 至 35 dB
• 3233～3380 MHz: 10 dB 至 36 dB
• 3680~3700 MHz: 8 dB 至 47 dB
• 3700 ~ 3847 MHz: 15 dB 至 41 dB
• 3847 ~ 3908 MHz: 20 dB 至 40 dB
• 3908 ～ 5350 MHz: 15 dB 至 37 dB
• 5350 ~ 5500 MHz: 10 dB 至 35 dB
• 频率的温度系数: -36 ppm/k
