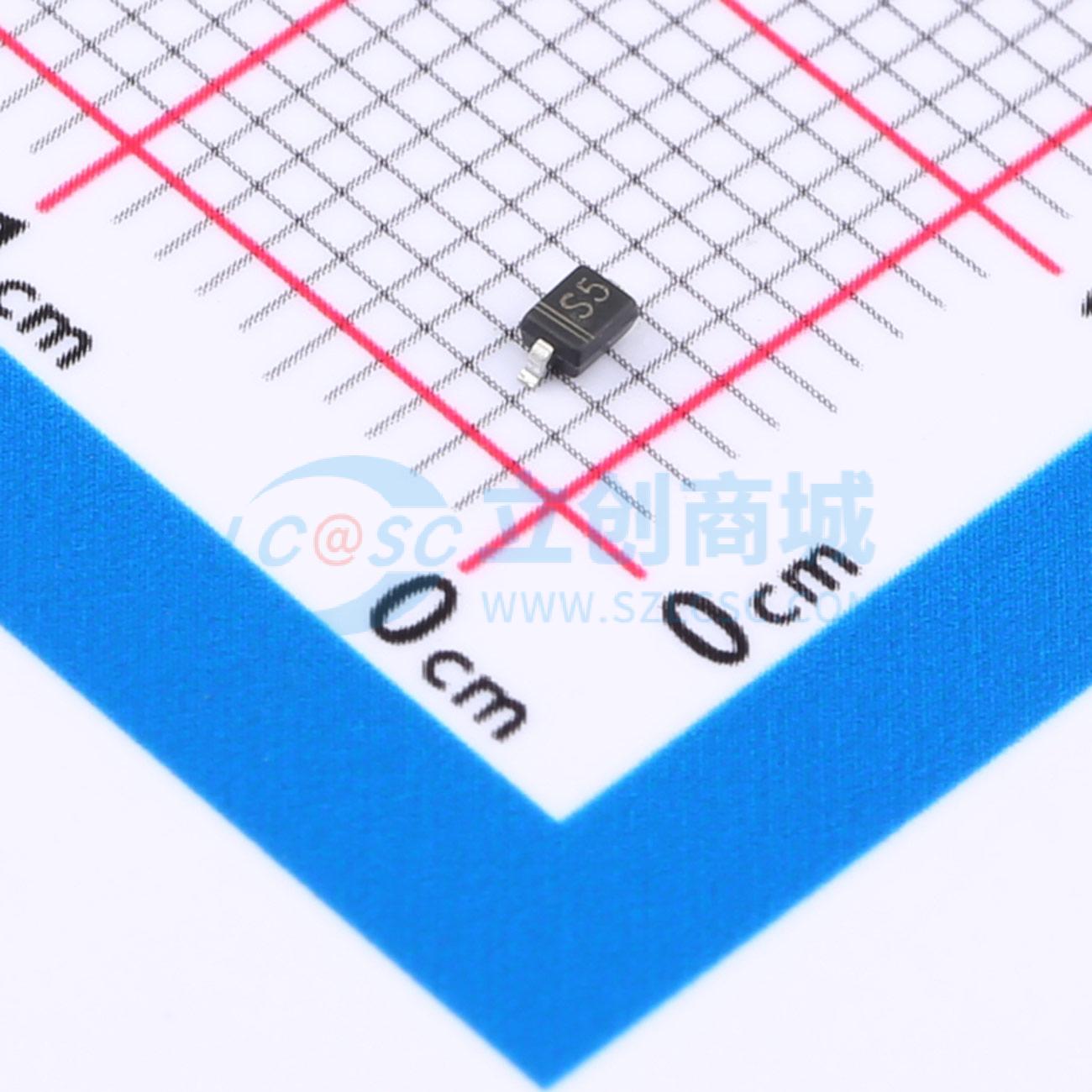

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0U1UA
单向ESD 5V截止 峰值浪涌电流：12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PESDxxxU1UA系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供双向配置，对于8/20μs波形的额定功率为350瓦。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型SOD - 323封装中提供超低电容和低泄漏电流。
- 品牌名称
- DOWO(东沃)
- 商品型号
- PESD5V0U1UA
- 商品编号
- C5380401
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 21V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
PESDxxxU1UA系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供双向配置，对于8/20μs波形的额定功率为350瓦。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型SOD - 323封装中提供超低电容和低泄漏电流。
商品特性
- IEC 61000 - 4 - 2四级静电放电（ESD）保护：接触放电±10kV，空气放电±15kV
- IEC 61000 - 4 - 4电快速瞬变脉冲群（EFT）保护：40A（5/50ns）
- 350W峰值脉冲功率（8/20μs）
- 符合RoHS标准
- 单向配置
- 超低电容：0.8pF（典型值）
- 低钳位电压
- 保护一路电源或I/O
应用领域
- 接口
- USB 2.0/1.1
- 通用输入输出（GPIO）
- 10/100/1000Mbps以太网
- 音频
- 终端设备
- 工业和服务机器人
- 笔记本电脑和台式电脑
- 电视和显示器
- 可穿戴设备
