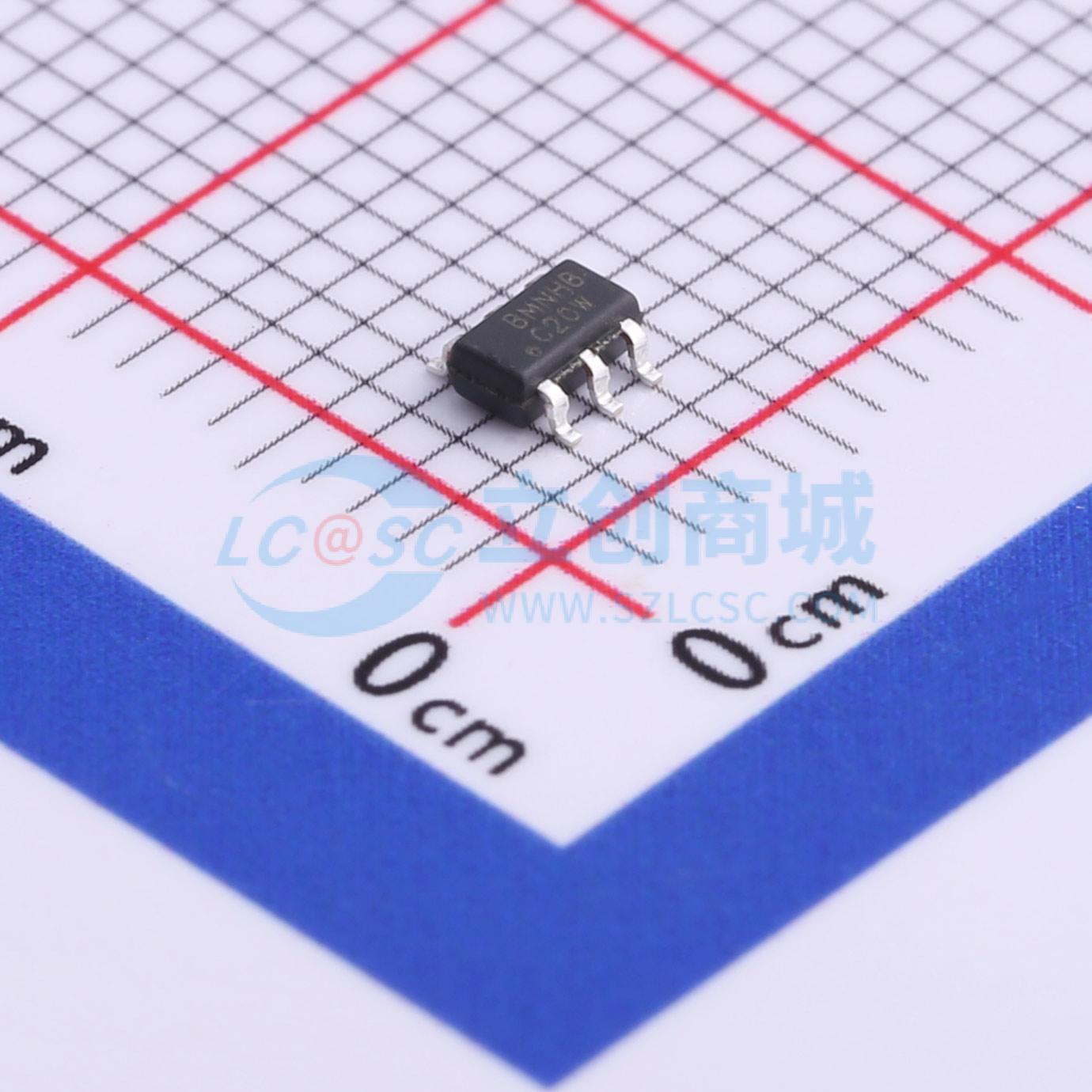

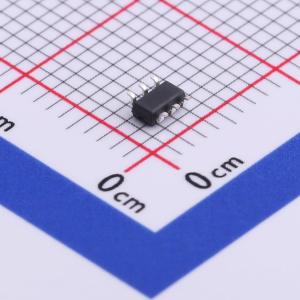

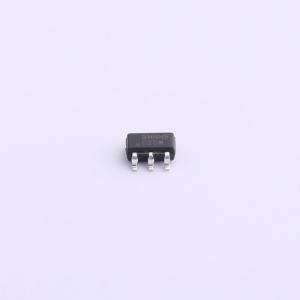

NT1715A-NHBA6
NT1715A-NHBA6
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NEOTEC(新德)
- 商品型号
- NT1715A-NHBA6
- 商品编号
- C596386
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 0V~28V | |
| 充电饱和电压 | 4.425V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.4V | |
| 电池类型 | - | |
| 电池节数 | 1 |
商品概述
NT1715系列是用于单节锂离子/锂聚合物可充电电池组的保护IC。NT1715系列采用先进的设计和工艺，内置高精度电压、电流检测器和延时电路。 为了最大限度地降低功耗，NT1715系列在检测到过放电事件时会激活掉电模式（适用于支持掉电模式的版本）。此外，NT1715系列仅需五个外部元件即可实现保护功能，有助于PCB小型化。 该系列采用的微型封装特别适用于紧凑型便携式设备，如超薄手机、平板电脑电池组、数码相机和蓝牙耳机。
商品特性
- 高精度电压检测电路
- 过充电检测：±15mV
- 过放电检测电压：±35mV
- 放电过流检测：±15%/±10mV
- 充电过流检测：±15%/±10mV
- 负载短路检测电压：±25%
- 高耐压
- 绝对最大额定值：最大28V（COUT、VDD - V - V - Ω）
- 超小型封装：SOT - 23 - 6、DFN - 1.5x1.5 - 6L、SON - 1.6x1.6 - 6L
- 无铅、100%镀锡、无卤
应用领域
- 手机电池组
- 平板电脑电池组
- 数码相机电池组
