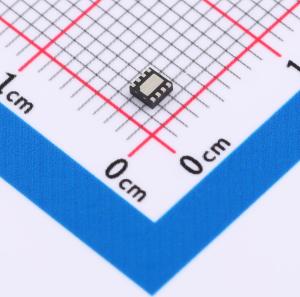

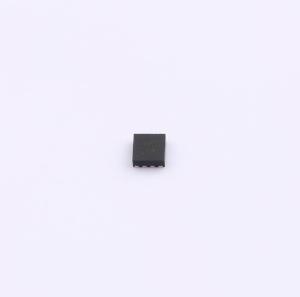

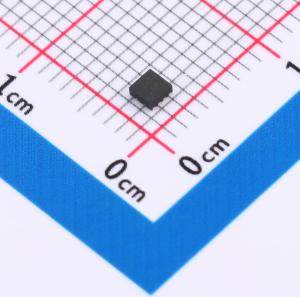

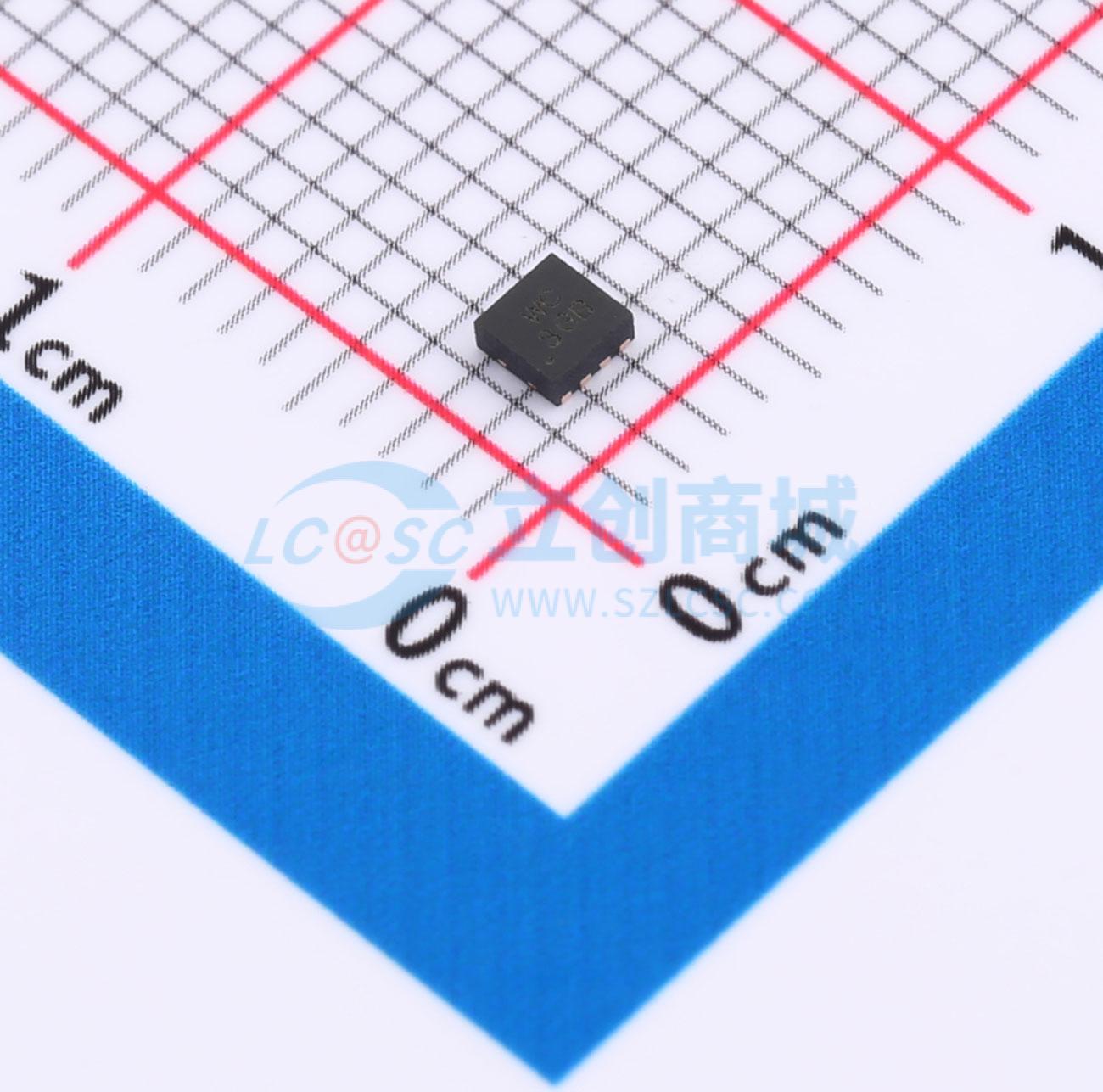

AP22850SH8-7

10V单通道可编程负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP22850是一款集成式P沟道负载开关，其特点是具有可调节的上电斜率和放电速率，分别可通过外部电容和电阻进行设置。此外，它还集成了一个“电源正常”输出，用于在开关完全导通时发出信号。该P沟道开关的典型导通电阻RDS(ON)为21 mΩ，可处理高达8A的电流
品牌名称: DIODES(美台)
商品型号: AP22850SH8-7
商品编号: C5378679
商品封装: W-DFN2020-8
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

AP22850是一款集成P沟道负载开关，其特点是具有可调节的上电和放电速率，分别可通过外部电容和电阻进行设置。此外，它还集成了一个“电源正常”输出，用于指示开关何时完全导通。该P沟道开关的典型导通电阻RDS(ON)为21 mΩ，可处理高达8A的电流。 AP22850的工作电压范围为4.5V至11V。近乎零的静态电源电流使其非常适合用于对功耗有要求的电池供电配电系统。即使作为P沟道负载开关，AP22850也不需要外部栅极上拉电阻，因此，它真正实现了其近乎零静态电流规格的主要特性。它还具备抑制快速输入瞬变（使能端EN为低电平）耦合到输出端VOUT的电路。

商品特性

近乎零静态电流
无需外部栅极上拉电阻
抑制输入VIN上的快速瞬变
输入电压范围4.5V至11V
典型导通电阻RDS(ON)低至21mΩ
可调节启动和放电速率
小尺寸封装W-DFN2020-8 – 占位面积仅4 mm²
带有外露焊盘的散热高效封装
外壳材料：模塑塑料，“绿色”模塑料。UL可燃性分类等级94V-0 湿度敏感度：符合J-STD-020的1级无铅电镀（铜引线框架上镀NiPdAu）。引脚：符合MIL-STD-202方法208的可焊性要求
完全无铅且完全符合RoHS标准。无卤素和锑。“绿色”器件

应用领域

超级本PC中的集成负载开关
超级本PC中的上电/下电时序控制
平板电脑
笔记本电脑/上网本
电子阅读器
消费电子产品
机顶盒
工业系统
电信系统

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	8A
	工作电压	4.5V~11V
	导通电阻	21mΩ
	工作温度	-40℃~+85℃
