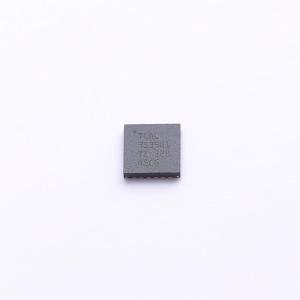

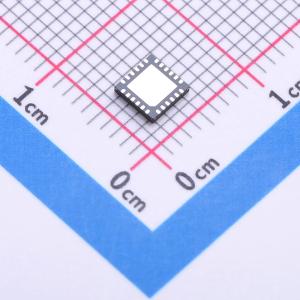

TCAL9539RTWRQ1

TCAL9539-Q1 汽车级低电压16位I2C总线/SMBus I/O扩展器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 汽车级低电压16位I2C总线/SMBus I/O扩展器，具有中断输出、复位和配置寄存器。
品牌名称: TI(德州仪器)
商品型号: TCAL9539RTWRQ1
商品编号: C5377958
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.179392克(g)

商品参数

	属性	参数值
	支持设备数量	2
	静态电流(Iq)	600nA
	输出高电平(VOH)	-
	输出低电平(VOL)	-
	功能特性	内置LED驱动；复位功能；级联与地址扩展
	工作电压	1.08V~3.6V
	工作温度	-40℃~+125℃

商品概述

TCAL9539-Q1 器件为两线双向 I2C 总线（或 SMBus）协议提供通用并行输入/输出（I/O）扩展，设计用于 1.08 V 至 3.6 V VCC 操作。该器件支持 100 kHz（标准模式）、400 kHz（快速模式）和 1 MHz（快速模式增强）I2C 时钟频率。像 TCAL9539-Q1 这样的 I/O 扩展器在需要为开关、传感器、按钮、LED、风扇等添加额外 I/O 时提供了一个简单的解决方案。TCAL9539-Q1 具有灵活 I/O 端口，其中包含旨在提高 I/O 在速度、功耗和 EMI 方面性能的额外功能。这些额外功能包括：可编程输出驱动强度、可编程上拉和下拉电阻、可锁存输入、可屏蔽中断、中断状态寄存器以及可编程开漏或推挽输出。

商品特性

符合 AEC-Q100 汽车应用标准：
- 温度等级 1：环境温度 -40°C 到 +125°C
具备功能安全能力，提供有助于功能安全系统设计的文档
工作电源电压范围为 1.08 V 至 3.6 V
在 1.8 V 时典型待机电流消耗为 1 μA
支持 1 MHz 快速模式增强 I2C 总线
硬件地址引脚允许在同一 I2C、SMBus 总线上连接两个设备
低电平有效复位输入（RESET）
开漏低电平有效中断输出（INT）
输入或输出配置寄存器
极性反转寄存器
可配置 I/O 驱动强度寄存器
上拉和下拉电阻配置寄存器
内部上电复位
SCL 或 SDA 输入上有噪声滤波器
具有高电流驱动最大能力的锁存输出，可直接驱动 LED
闩锁性能超过 AEC Q100 - 004 规定的 100 mA
ESD 保护超过 AEC - Q100 要求：
- 4000 V 人体模型（AEC - Q100 - 002）
- 1000 V 带电器件模型（AEC - Q100 - 011）

应用领域

汽车信息娱乐和仪表盘
车身电子和照明
混合动力、电动和动力总成系统
工业运输
具有 GPIO 受限处理器的产品

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O 数量	16
	是否有中断输出	有中断输出
	输出类型	开漏
	灌电流(IOL)	25mA
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
